操作手册 I
4-33
<XL 基板规格>
LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。
注
意
为防止突然起动造成事故，请切断电源后进行维护作业。
危
险
※注油位置
圆圈部位滚珠丝杠 注油孔
Ｙ轴滚珠丝杠
Ｘ轴滚珠丝杠
操作手册 I
4-34
1） 左右各 1 根螺旋轴
（XL 规格为个 2 根）
1) 导轴 左侧 3 根，右侧 3 根，共 6 根
请在①处全面涂上黄油
１）线性导轨 左右各 2 根，共 4 根
①请全面地涂抹润滑油。
实施频度 ：每月
使用工具 ：毛刷
注油项目 4-4-3 传送螺旋轴
使用润滑油 ： 6459 润滑油 N
实施频度 ：每月
使用工具 ：毛刷
注油项目 4-4-4 传送导轴
使用润滑油 ： 6459 润滑油 N
实施频度 ：每月
使用工具 ：毛刷
注油项目 4-4-5 线性导轨
使用润滑油：6459 润滑油 N
*
①
①
请在①处全面涂上黄油
①
操作手册 I
4-35

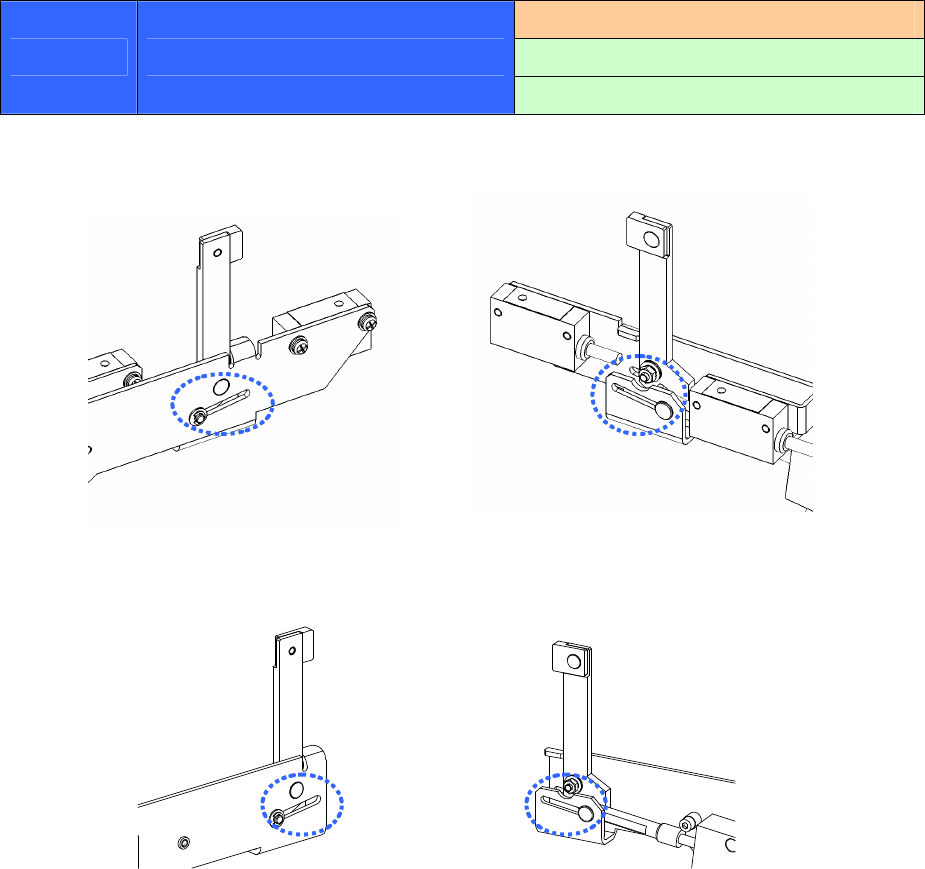

１）请在滑动沟槽部（导向部分）涂上黄油。
<M,L,L-Wide 基板规格>
<XL 基板规格>
实施频度 ：每月
使用工具 ：毛刷
注油项目 4-4-6 基板挡块部
使用润滑油 ： 6459 润滑油 N
