操作手册 I 4-33 <XL 基板规格 > LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。 注 意 为防止突然起动造成事故，请切断电源后进行维护作业。 危 险 ※注油位置 圆圈部位滚珠丝杠 注油孔 Ｙ轴滚珠丝杠 Ｘ轴滚珠丝杠
操作手册 I
4-32
2) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。

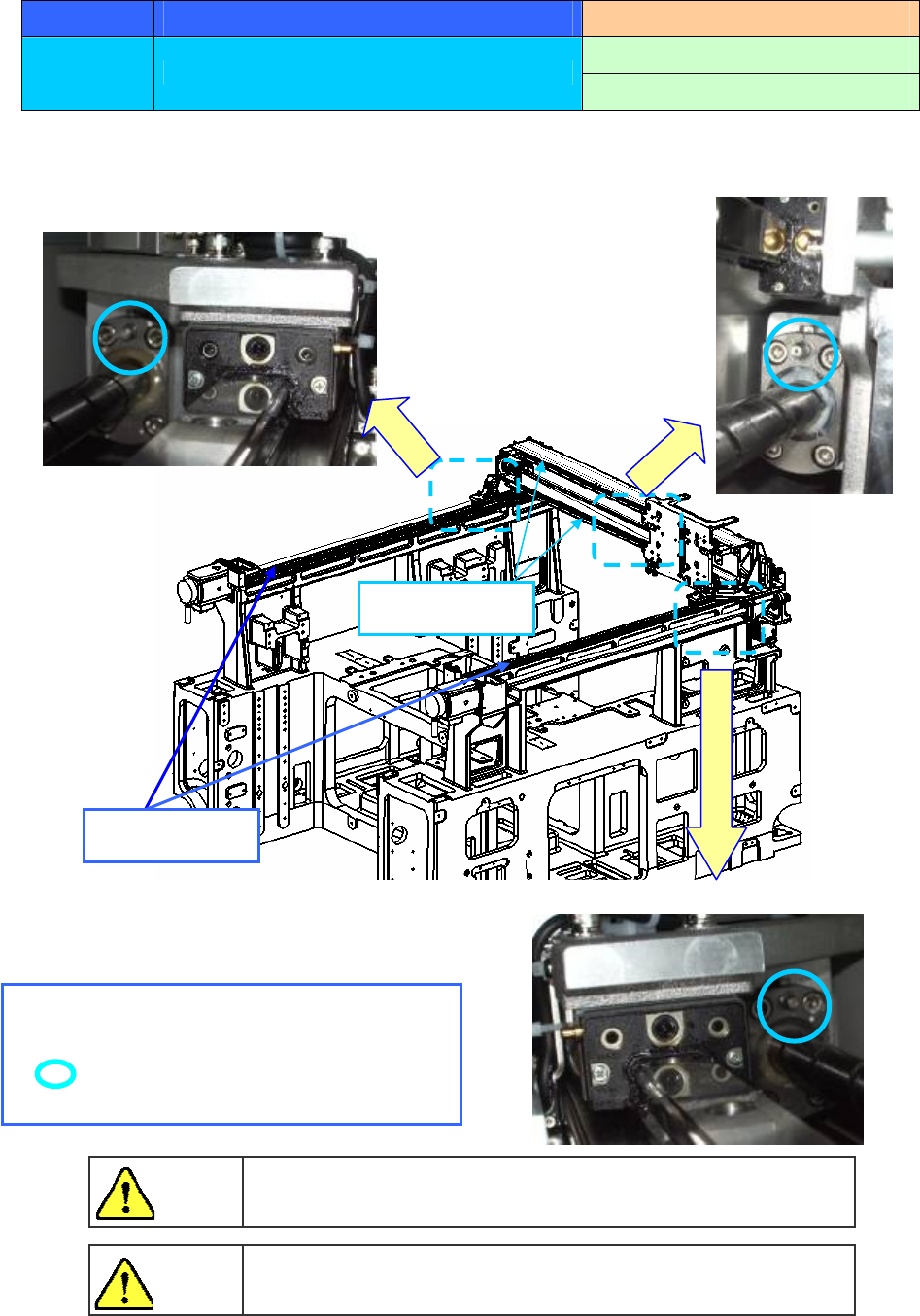

<M、L、L-Wide 基板规格>
注油项目 4-4-2 XY轴滚珠丝杠 实施频度 ：每 2 个月
使用工具 ：手持油泵
注油处 XY 轴滚珠丝杠（黄油注油孔）
使用润滑油 ： NSL 润滑油
LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。。
注
意
为防止突然起动造成事故，请切断电源后进行维护作业。
危
险
※轨 注油孔
圆圈部位滚珠丝杠 注油孔
Y 轴滚珠丝杠
Ｘ轴滚珠丝杠
操作手册 I
4-33

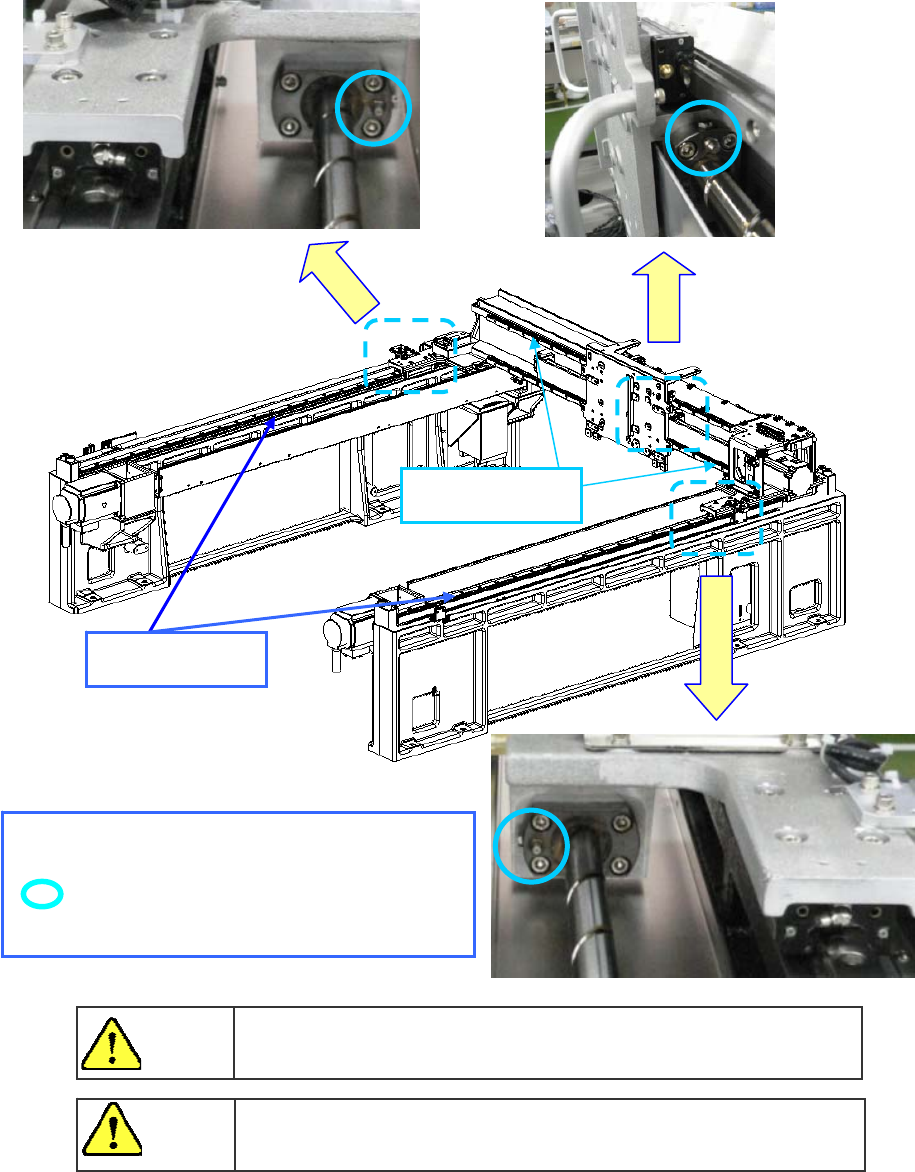

<XL 基板规格>
LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。
注
意
为防止突然起动造成事故，请切断电源后进行维护作业。
危
险
※注油位置
圆圈部位滚珠丝杠 注油孔
Ｙ轴滚珠丝杠
Ｘ轴滚珠丝杠
操作手册 I
4-34

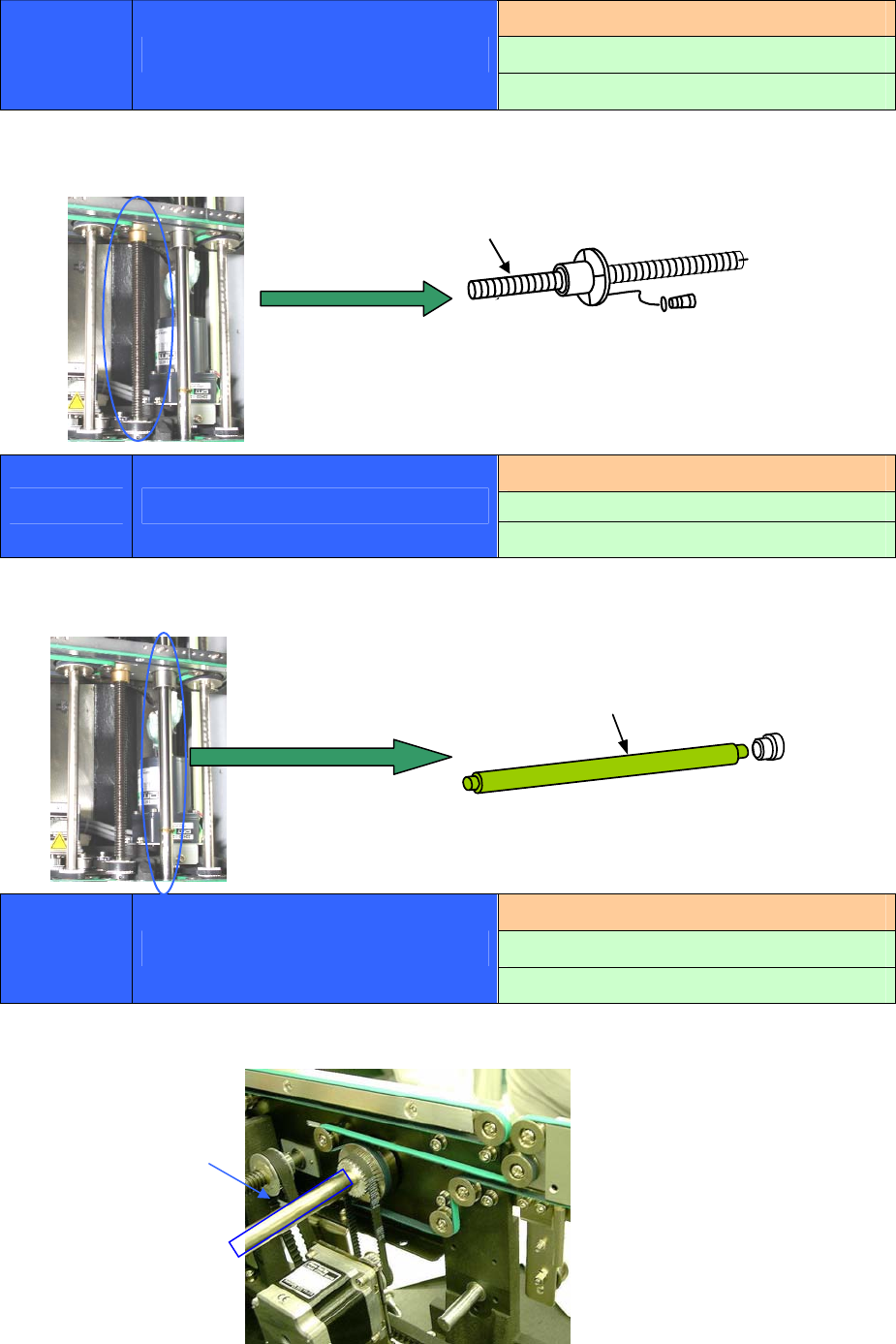

1） 左右各 1 根螺旋轴
（XL 规格为个 2 根）
1) 导轴 左侧 3 根，右侧 3 根，共 6 根
请在①处全面涂上黄油
１）线性导轨 左右各 2 根，共 4 根
①请全面地涂抹润滑油。
实施频度 ：每月
使用工具 ：毛刷
注油项目 4-4-3 传送螺旋轴
使用润滑油 ： 6459 润滑油 N
实施频度 ：每月
使用工具 ：毛刷
注油项目 4-4-4 传送导轴
使用润滑油 ： 6459 润滑油 N
实施频度 ：每月
使用工具 ：毛刷
注油项目 4-4-5 线性导轨
使用润滑油：6459 润滑油 N
*
①
①
请在①处全面涂上黄油
①
