操作手册 I 4-55 真空泵分解图 No. 名称 No. 名称 1 壳 10 O 环 S-67 2 泵头护罩 11 密封材 3 泵头盘 12 排气阀按压件 4 碗形密封气缸 13 排气阀 5 连杆 14 防止吸气阀碰触胶垫 6 固定器 15 O 环 P-10 7 碗形密封圈 16 内六角螺栓（ M5×20 ） 8 吸气阀 17 平头小螺钉 (M4×8) 9 连接管 18 圆头小螺钉 (M3×5)
操作手册 I
4-54
更换 吸气阀、排气阀的更换
1） 松开圆头螺钉(M3×5) ，按下并取下排气阀。
2） 擦干净泵头盘，更换新的排气阀。
3） 盖上排气阀按压件，使用 0.8N・m 的力，用涂抹了螺钉松动防止剂（Loctite242）的圆头螺钉(M3×5)
对泵头盘进行固定。
4） 松开固定吸气阀的圆头螺钉(M3×5)，取下吸气阀和垫片。
5） 擦干净泵头盘，更换新的吸气阀。在将吸气孔、排气孔完全覆盖状态下，安装吸气阀、排气阀。
6） 叠好垫片，使用 0.8N・m 的力，用涂抹了螺钉松动防止剂（Loctite242）的圆头螺钉(M3×5)对泵
头盘进行固定。
※请按照密封材料更换步骤安装护罩。在更换其它消耗部件时，请不要关闭护罩，参照各部位的更
换步骤操作。
泵头盘
吸气阀
排气阀
垫片
排气阀按压件
※涂抹在螺钉头纹路2～3圈。
※螺钉前端处不要涂抹。
Loctite涂抹量
操作手册 I
4-55

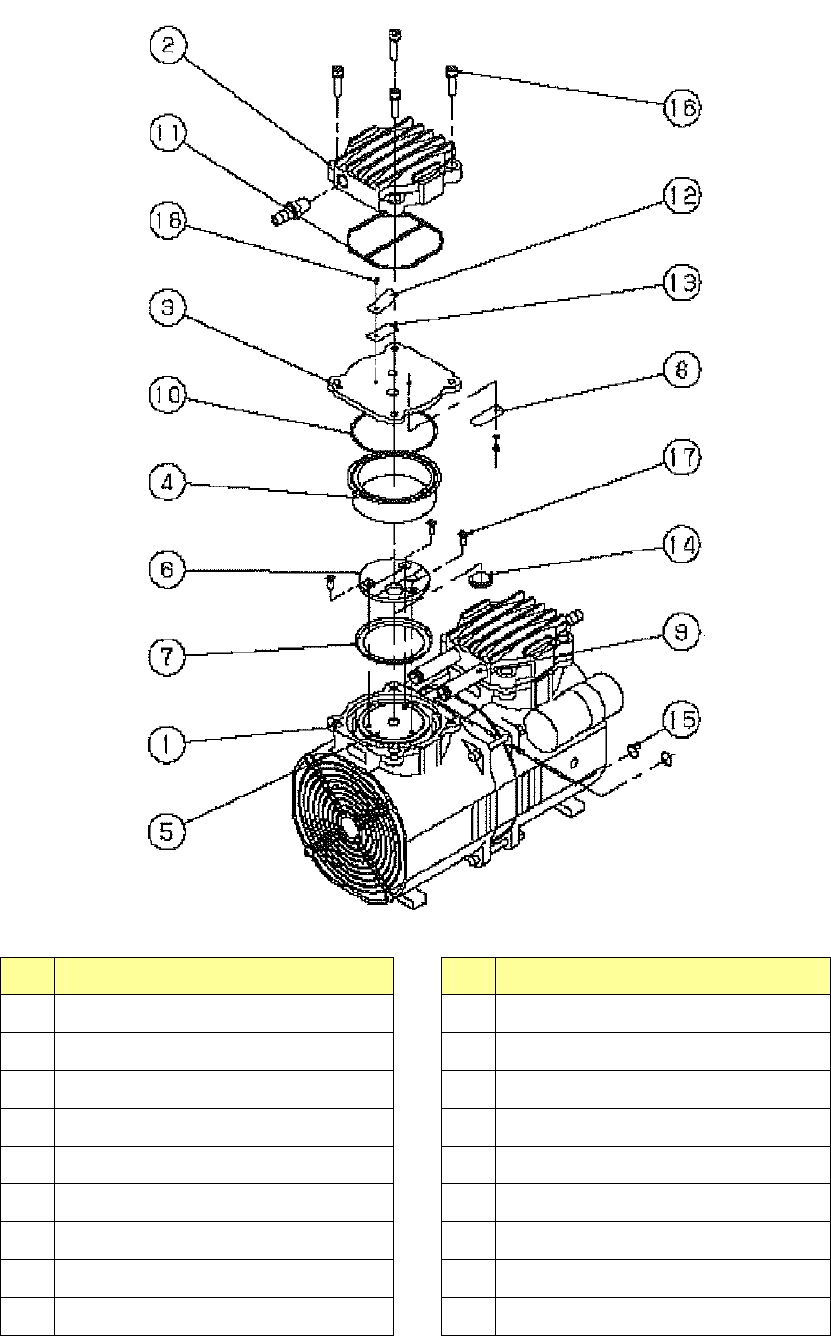

真空泵分解图
No. 名称 No. 名称
1 壳 10 O 环 S-67
2 泵头护罩 11 密封材
3 泵头盘 12 排气阀按压件
4 碗形密封气缸 13 排气阀
5 连杆 14 防止吸气阀碰触胶垫
6 固定器 15 O 环 P-10
7 碗形密封圈 16 内六角螺栓（M5×20）
8 吸气阀 17 平头小螺钉(M4×8)
9 连接管 18 圆头小螺钉(M3×5)
操作手册 I
5-1
5 生产时的各项处理、错误显示
在机器临时停止，画面上显示错误原因时的处理方法。
5-1 无元件
＜勾选“发生无元件暂停”时＞ ＜未勾选“发生无元件暂停”时＞
※“发生无元件暂停”功能可在操作选项设置。
5-1-1 原因和处理方法
原因 处理方法
1 无元件
2 元件吸取错误。
（送料带剥离堵塞、传送不畅等造成的吸取位置偏
离等）
3 元件吸取超次
补充完元件，或将错误的原因（带子堵塞等）排除
• 处理完后，选择「重试」，按下[开始开关]。
