1. 前言 QD170-04 2 吸嘴清洁机使用说明书 1.2 使用时注意事项 1. 使用吸嘴清洁机进行吸嘴的洗净和 吹气时，请使用对应吸嘴种类的专 用转台。 2. 电源规格根据国家而不同。请在确 认了使用国的电源规格后，再连接 吸嘴清洁机的 AC 电源线。 此外，海外使用时的 AC 电源线上不附带插头。请 用户在确认了使用国的电源规格后进 行连接。 3. 吸嘴清洁机内的各调节器在出厂前 已调整完毕。请不要随意调整压力 。 4. 洗净液…
QD170-04 1. 前言
吸嘴清洁机使用说明书 1
1. 前言
此处对吸嘴清洁机的概要和使用时的注意事项进行说明。

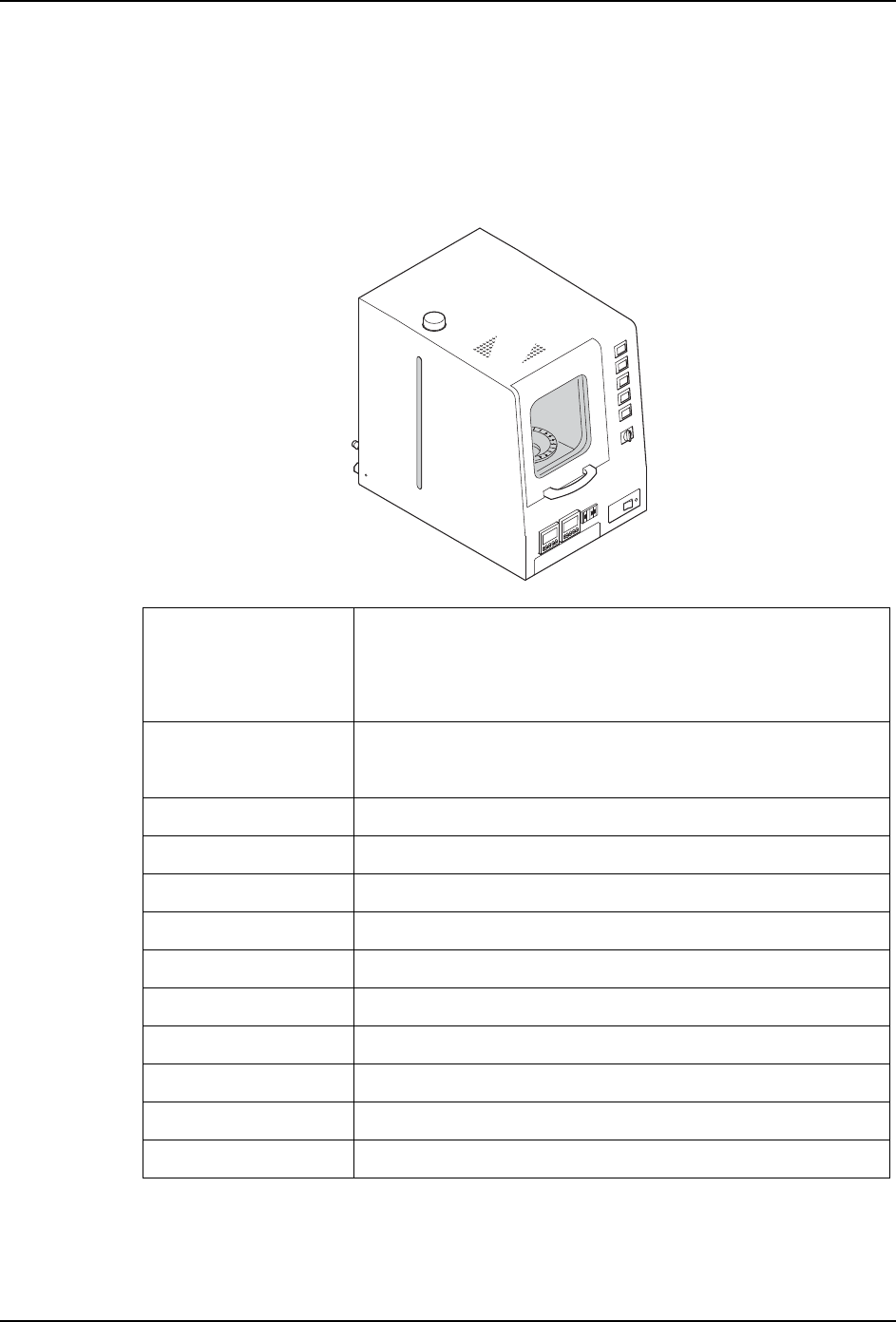

1.1 概要
吸嘴清洁机是对电子元件贴装用吸嘴进行清洗，和将吸嘴内的附着物除去的装置。
备注 )洗净液请用户自行准备。
吸嘴的洗净是通过混入了洗净液的压缩空气来实现的。也能够通过喷射干燥空气对吸嘴的
前端进行干燥处理。
对象吸嘴 NXT-2, NXT, AIMEX，AIM 用吸嘴
（H08 / H12 / H12S / H12HS / V12 / H04 / H08M / G04 /
GL）
XP-1 系列，XP-2 系列，XP-341E，XPF 用吸嘴
CP-6 系列，CP-7 系列，CP-8 系列用吸嘴
XP-142, XP-143, XP-242, XP-243, XPF 用吸嘴
CP-6, CP-7, CP-8 用吸嘴
对象吸嘴直径 φ0.3 mm ～ 1.3 mm
洗净液 工业用蒸馏水 容器容量 1,000 cc
洗净时间 可变 （1sec ～ 99min 59sec) （可任意设定 推荐为 45 秒）
干燥吹气时间 可变 （1sec ～ 99min 59sec) （可任意设定 推荐为 15 秒）
洗净吸嘴数 可变 （可任意设定 1 ～ 24 个）
转台 按照吸嘴种类更换专用转台。
机器尺寸 320(W) x 440(L) x 450(H)
机器重量 约 33 kg （不包含洗净液）
电源供应 AC100V ～ 240V （根据 AC 电源线的选择）
气源供应 压缩空气 0.5MPa
01NST-0631J
1. 前言 QD170-04
2 吸嘴清洁机使用说明书
1.2 使用时注意事项
1. 使用吸嘴清洁机进行吸嘴的洗净和吹气时，请使用对应吸嘴种类的专用转台。
2. 电源规格根据国家而不同。请在确认了使用国的电源规格后，再连接吸嘴清洁机的 AC
电源线。
此外，海外使用时的 AC 电源线上不附带插头。请用户在确认了使用国的电源规格后进
行连接。
3. 吸嘴清洁机内的各调节器在出厂前已调整完毕。请不要随意调整压力。
4. 洗净液请使用工业用蒸馏水。使用自来水或洗净液时，会降低其清洁效果。
5. 吸嘴清洁机正在运转时，请不要进行洗净液的加水或者排水。运转中，洗净液容器内被
施加了压力。如果要打开洗净液容器的盖子或排水口的塞子的时候，请停止吸嘴清洁机
的运转。
6. 洗净后，如果吸嘴上残留有水气，请使用气枪除去。否则，会成为吸嘴上附有异物的原
因。
1676
᮹ᴀݙ⫼
⍋⫼
.
.
ᦦ༈
QD170-04 2. 吸嘴清洁机构成部件
吸嘴清洁机使用说明书 3

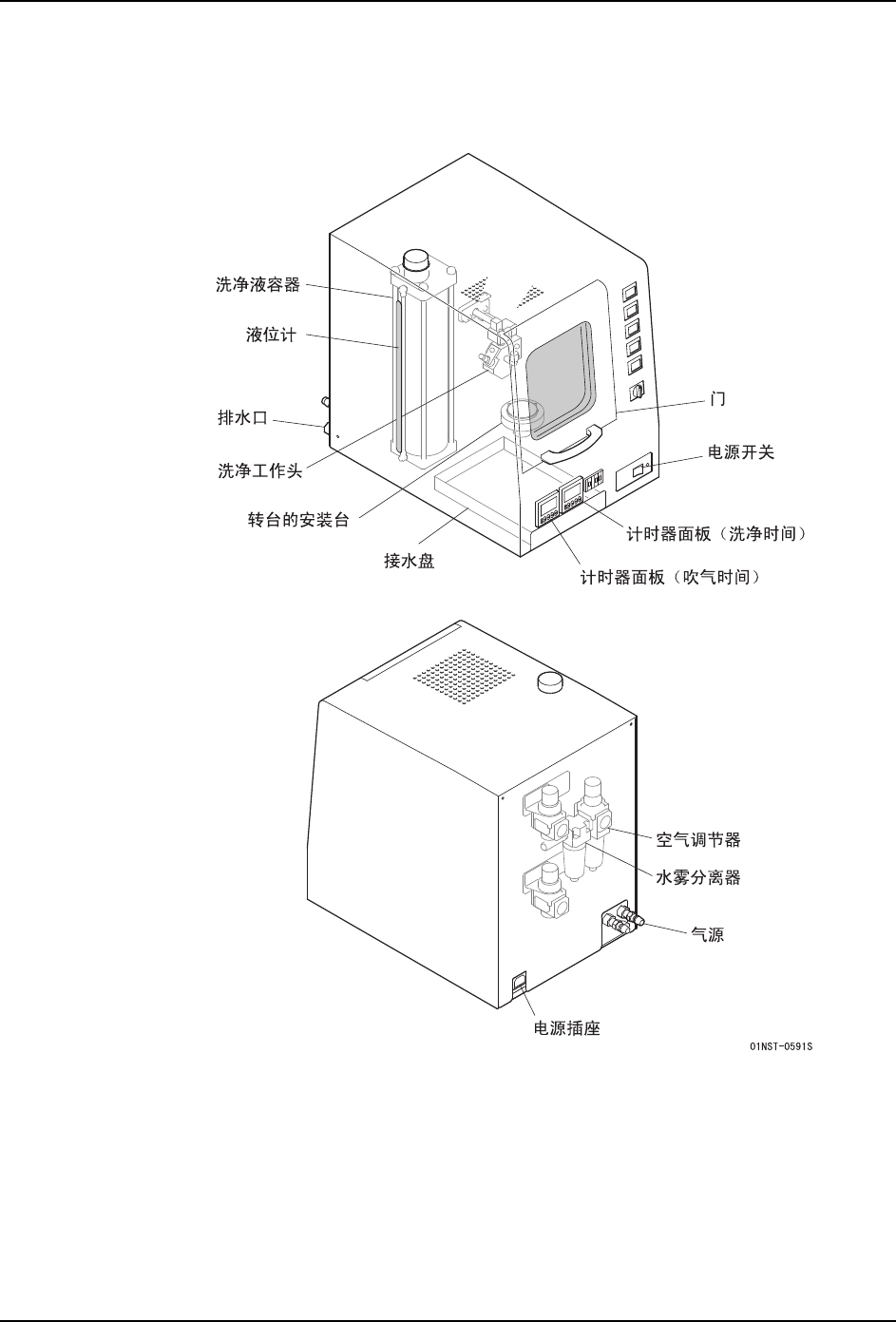

2. 吸嘴清洁机构成部件
2.1 本体
