6. 调整 QD170-04 22 吸嘴清洁机使用说明书 2. 在转台上安装高度定位治具。 3. 请将转台安装到装置内，然后关闭门。 4. 请拆下背面盖罩。 5. 在吸嘴清洁机的电源开关 OFF 的情况下，请拔下电磁阀左侧的接插件。

QD170-04 6. 调整

吸嘴清洁机使用说明书 21

6. 调整

这里，说明以下列举的调整方法。通常不需要进行这些调整。

a. 洗净工作头的位置调整

b. 气压的调整

c. 2 流体喷雾喷嘴的调整

6.1 洗净工作头的位置调整

调整洗净工作头的高度和前后方向上的位置。对于横方向上的调整，通过转台的位置进行调

整。

进行此调整时需要以下的治具。

此外，对于调整时的转台，请使用以下物品。

6.1.1 调整洗净工作头的高度和前后的位置

1. 请松开调整螺栓，将洗净工作头安装在上限的位置。

注意

通常不需要本调整。如果没有特别的理由，请不要进行调整作业。如果操

作错误，有可能引起洗净能力降低。

1676D

1;7㋏߫ˈ$,0(;㋏߫

H08/H12 ⫼䕀ৄ

;3㋏߫ XP-1 ⫼䕀ৄ

&3 CP6R08 䕀ৄ

&3&3 CP7R08 䕀ৄ

6. 调整 QD170-04

22 吸嘴清洁机使用说明书

2. 在转台上安装高度定位治具。

3. 请将转台安装到装置内，然后关闭门。

4. 请拆下背面盖罩。

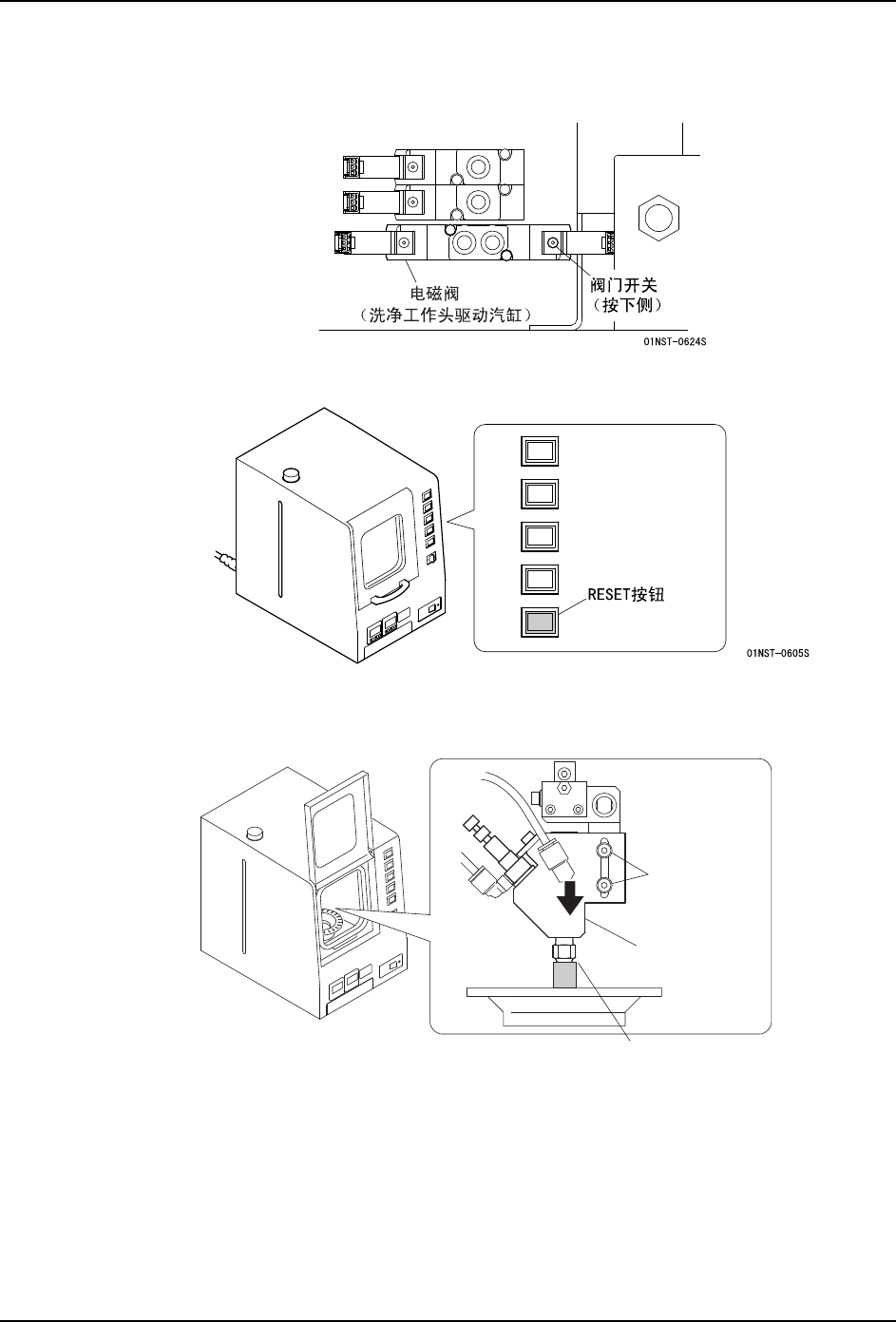

5. 在吸嘴清洁机的电源开关 OFF 的情况下，请拔下电磁阀左侧的接插件。

QD170-04 6. 调整

吸嘴清洁机使用说明书 23

6. 请将清洁机的电源开关设置为 ON。

7. 请按下电磁阀右侧的阀门开关。

8. 请按下 RESET 按钮。

备注 )通过本操作进行转台的原点复位。原点复位中，RESET 按钮黄灯闪烁。

9. 请打开门，进行洗净工作头的高度定位。

10.请将电源开关设置为 OFF。

1676

⋫ޔᎹ԰༈

Փ஋ఈ᥹㾺ࠄ⊏݋

䇗ᭈ㶎ᷧ
