QD170-04 6. 调整 吸嘴清洁机使用说明书 23 6. 请将清洁机的电源开关设置为 ON。 7. 请按下电磁阀右侧的阀门开关。 8. 请按下 RESET 按钮。 备注 )通过本操作进行转台的原点复位。原点复位中，RESET 按钮黄灯闪烁。 9. 请打开门，进行洗净工作头的高度 定位。 10.请将电源开关设置 为 OFF。 1676 ⋫ޔᎹ԰༈ Փ஋ఈ᥹㾺ࠄ⊏݋ 䇗ᭈ㶎ᷧ

100%1 / 43
6. 调整 QD170-04
22 吸嘴清洁机使用说明书
2. 在转台上安装高度定位治具。
3. 请将转台安装到装置内，然后关闭门。
4. 请拆下背面盖罩。
5. 在吸嘴清洁机的电源开关 OFF 的情况下，请拔下电磁阀左侧的接插件。
QD170-04 6. 调整
吸嘴清洁机使用说明书 23
6. 请将清洁机的电源开关设置为 ON。
7. 请按下电磁阀右侧的阀门开关。
8. 请按下 RESET 按钮。
备注 )通过本操作进行转台的原点复位。原点复位中，RESET 按钮黄灯闪烁。
9. 请打开门，进行洗净工作头的高度定位。
10.请将电源开关设置为 OFF。
1676
⋫ޔᎹ԰༈
Փ஋ఈ᥹㾺ࠄ⊏݋
䇗ᭈ㶎ᷧ
6. 调整 QD170-04
24 吸嘴清洁机使用说明书

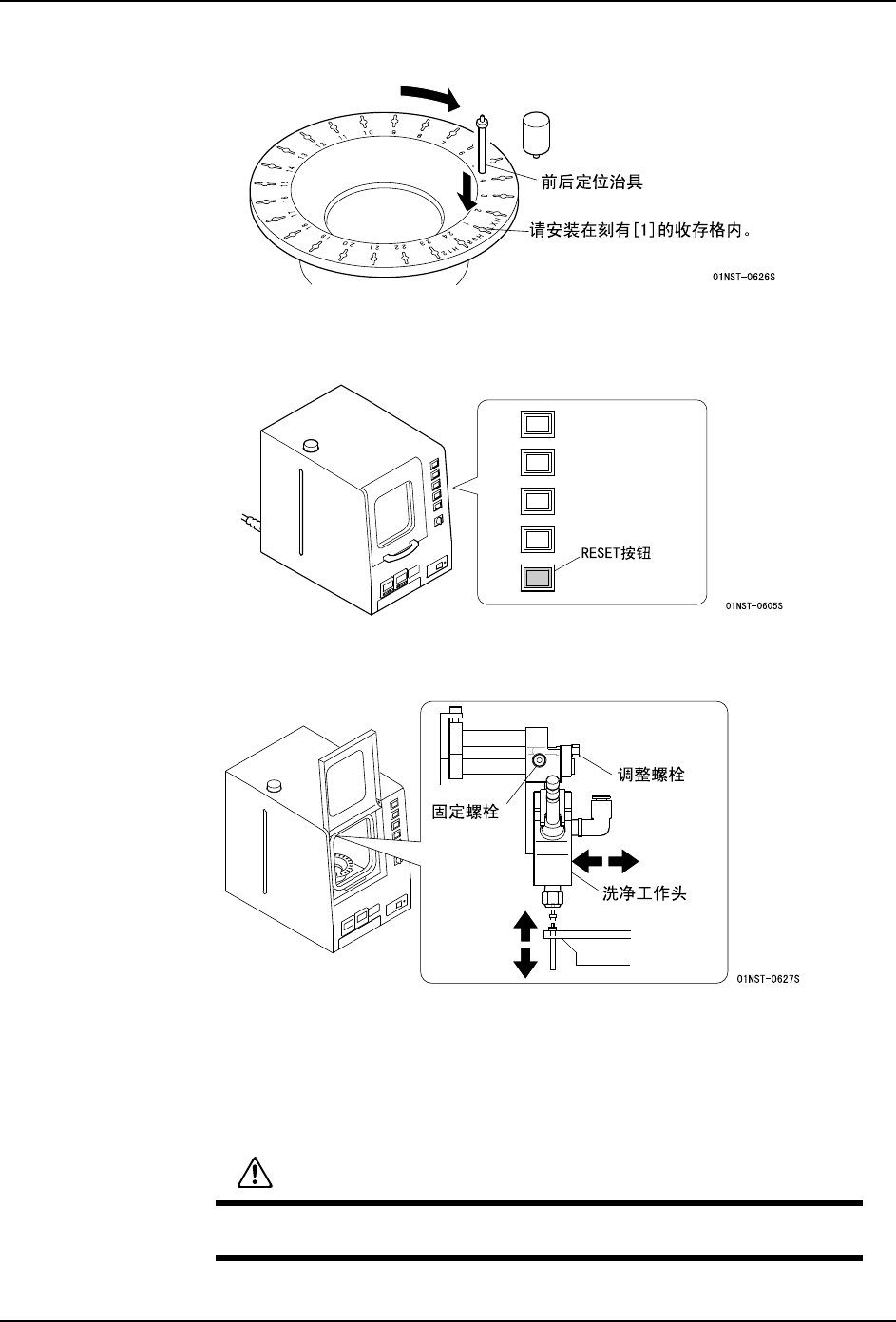

11.请用手转动转台，并将高度定位治具更换成前后定位治具。
12.请关闭门，将电源开关设置为 ON。
13.请按下 RESET 按钮。
14.请打开门，进行洗净工作头的前后方向上的定位。一边上下移动治具来确认吸嘴的位
置。一边进行定位。
15.通过左右移动位相不能进行前后方向的调整时，请调整转台的位置。（参照 "6.1.2 转
台的位置调整 "。）
16.请将电源开关设置为 OFF，连接 Solectron 汽缸的接插件。
17.请安装背面盖罩。
注意
在调整了洗净喷嘴的位置后，请务必目视确认吸嘴的位置。如果位置偏移
就有可能引起洗净力降低。
