QD170-04 6. 调整
吸嘴清洁机使用说明书 27
9. 按照以下的操作，记录调整后的位置。
a. 请将选择开关设置为 [WASH]。
b. 请按住 [STOP 按钮 ]5 秒以上。
10.请将吸嘴数返回到运转时的设定。
备注 )如果不进行 9. 项的操作而将吸嘴数设定为 [99] 以外时，转台的原点会返回到调整前
的位置。
6. 调整 QD170-04
28 吸嘴清洁机使用说明书
6.2 气压的调整
这里，说明运转时以下的压力调整。
·喷雾压调整 （Pressure control for spray water）
·洗净液供应压调整 （Pressure control for water supply）
·喷射压调整 （Pressure control for mixture air）

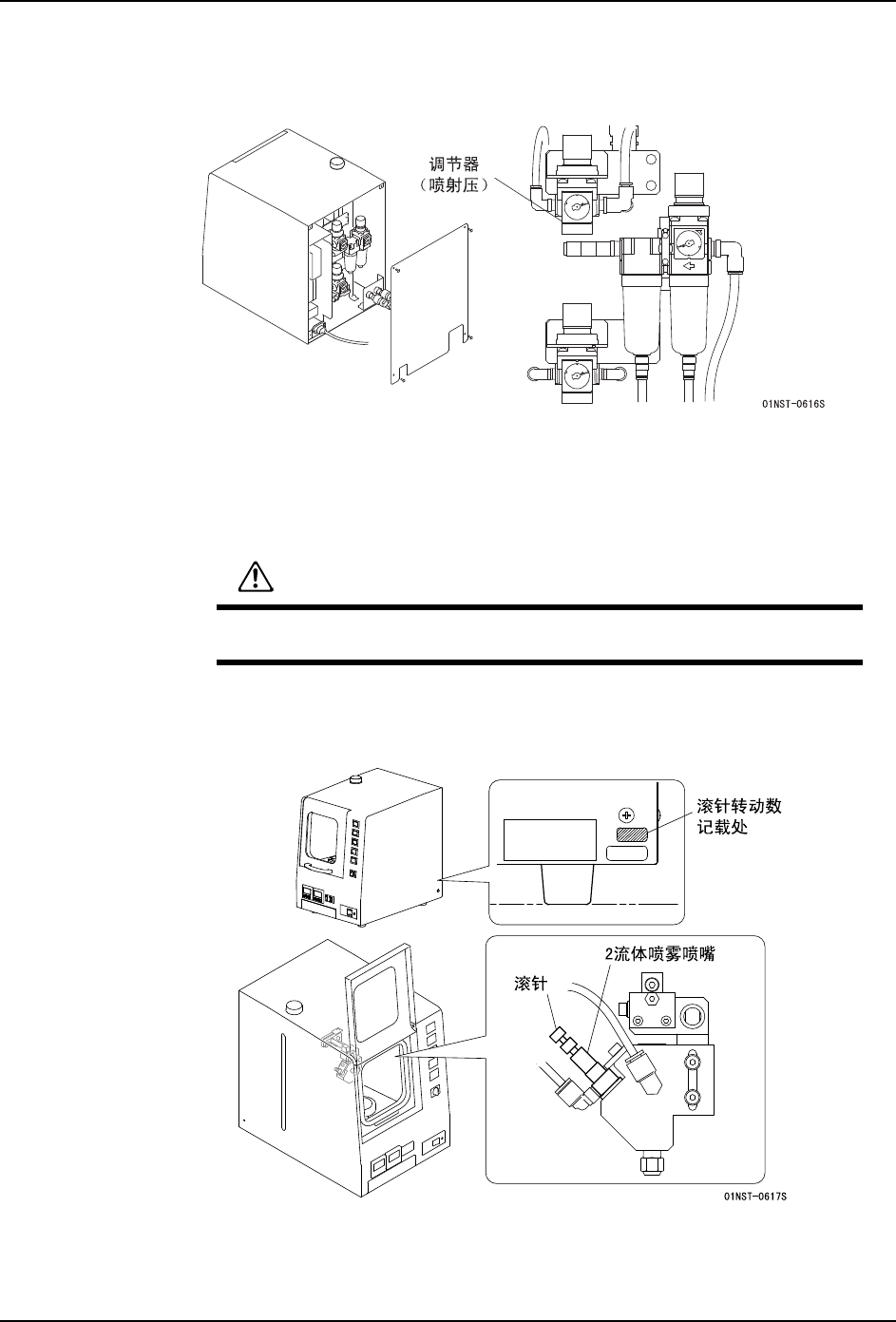

6.2.1 喷雾压调整
调整喷雾喷嘴的喷射压。请拆下背面盖罩，进行调节器的调整。推荐压力：0.5MPa。
6.2.2 洗净液供应压调整
调整洗净液的供应压力。请拆下背面盖罩，进行调节器的调整。推荐压力：0.45MPa。洗净
中因为气压会变化，所以，该调整请在运转中进行。
注意
通常不需要本调整。如果没有特别的理由，请不要进行调整作业。如果操
作错误，有可能引起洗净能力降低。
QD170-04 6. 调整
吸嘴清洁机使用说明书 29
6.2.3 喷射压调整
调整洗净喷嘴的喷射压。请拆下背面盖罩，进行调节器的调整。推荐压力：0.4MPa。
6.3 2 流体喷雾喷嘴的调整
这里，说明 2 流体喷雾喷嘴的调整。
转动滚针进行调整。暂时设置成全关闭，然后转动到装置上所记载的数值。
备注 )如果记载着 [1/2] 时，全关闭滚针然后转动 1/2。
注意
通常不需要本调整。如果没有特别的理由，请不要进行调整作业。如果操
作错误，有可能引起洗净能力降低。
