QD170-04 6. 调整
吸嘴清洁机使用说明书 21
6. 调整
这里，说明以下列举的调整方法。通常不需要进行这些调整。
a. 洗净工作头的位置调整
b. 气压的调整
c. 2 流体喷雾喷嘴的调整
6.1 洗净工作头的位置调整
调整洗净工作头的高度和前后方向上的位置。对于横方向上的调整，通过转台的位置进行调
整。
进行此调整时需要以下的治具。
此外，对于调整时的转台，请使用以下物品。
6.1.1 调整洗净工作头的高度和前后的位置
1. 请松开调整螺栓，将洗净工作头安装在上限的位置。
注意
通常不需要本调整。如果没有特别的理由，请不要进行调整作业。如果操
作错误，有可能引起洗净能力降低。
1676D
1;7㋏߫ˈ$,0(;㋏߫
H08/H12 ⫼䕀ৄ
;3㋏߫ XP-1 ⫼䕀ৄ
&3 CP6R08 䕀ৄ
&3&3 CP7R08 䕀ৄ
6. 调整 QD170-04
22 吸嘴清洁机使用说明书

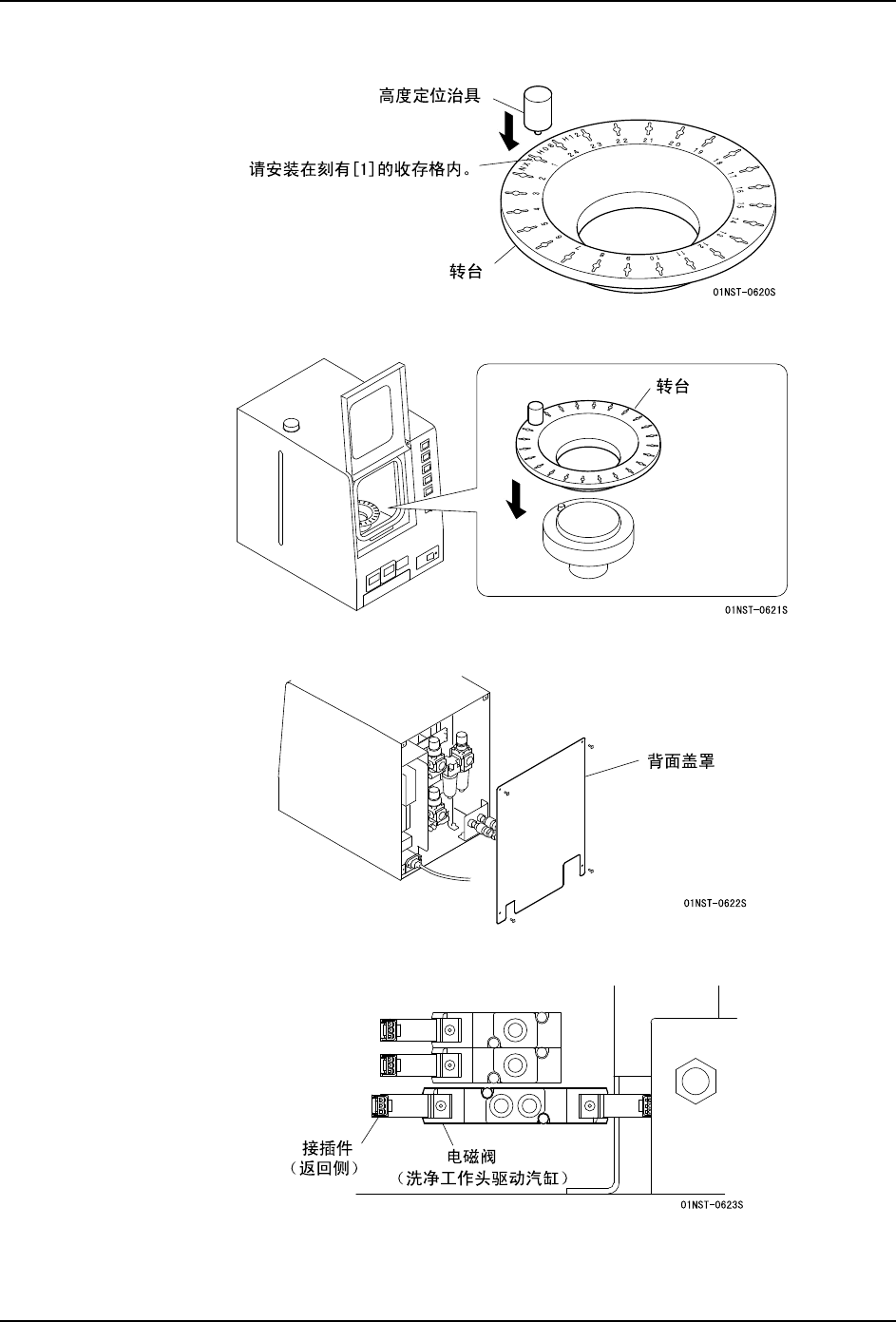

2. 在转台上安装高度定位治具。
3. 请将转台安装到装置内，然后关闭门。
4. 请拆下背面盖罩。
5. 在吸嘴清洁机的电源开关 OFF 的情况下，请拔下电磁阀左侧的接插件。
