6. 调整 QD170-04
24 吸嘴清洁机使用说明书
11.请用手转动转台，并将高度定位治具更换成前后定位治具。
12.请关闭门，将电源开关设置为 ON。
13.请按下 RESET 按钮。
14.请打开门，进行洗净工作头的前后方向上的定位。一边上下移动治具来确认吸嘴的位
置。一边进行定位。
15.通过左右移动位相不能进行前后方向的调整时，请调整转台的位置。（参照 "6.1.2 转
台的位置调整 "。）
16.请将电源开关设置为 OFF，连接 Solectron 汽缸的接插件。
17.请安装背面盖罩。
注意
在调整了洗净喷嘴的位置后，请务必目视确认吸嘴的位置。如果位置偏移
就有可能引起洗净力降低。
QD170-04 6. 调整
吸嘴清洁机使用说明书 25
6.1.2 转台的位置调整
此为转台的机械原点的调整。
1. 请拆下背面盖罩。
2. 在吸嘴清洁机的电源开关 OFF 的情况下，请拔下电磁阀左侧的接插件。
3. 请将清洁机的电源开关设置为 ON。
4. 请按下电磁阀右侧的阀门开关。
6. 调整 QD170-04
26 吸嘴清洁机使用说明书

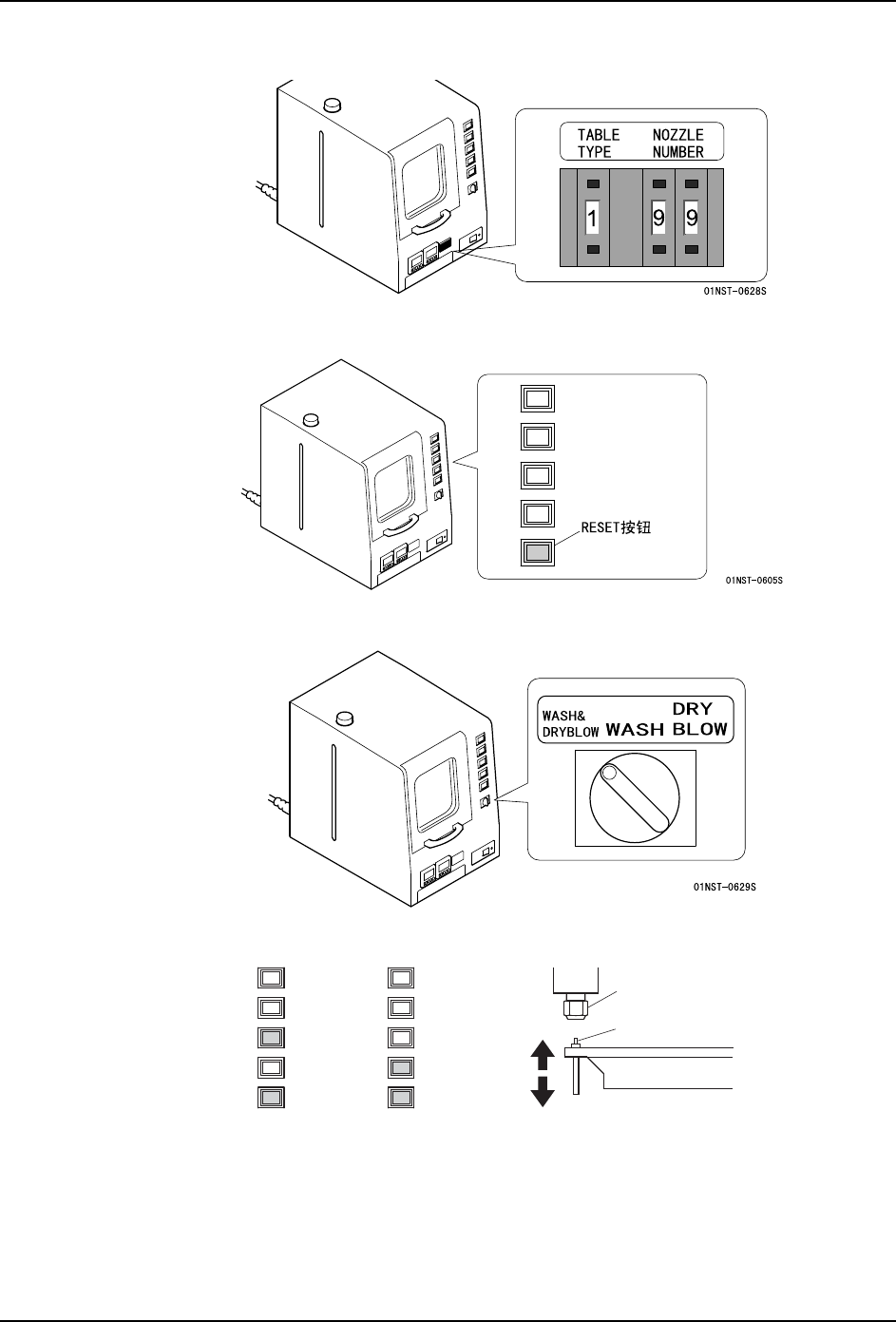

5. 请将吸嘴数设定为 [99]。
6. 请按下 RESET 按钮。通过此操作进行转台的原点复位。
7. 请将选择开关设定为 [WASH & DRY BLOW]。
8. 转动转台，使得吸嘴到达洗净喷嘴的下面。请进行以下的操作。
a. [START/RESTART 按钮 ] + [STOP 按钮 ] ：顺时针旋转
b. [STOP 按钮 ] + [RESET 按钮 ] ：逆时针旋转
1676
஋ఈ
5(6(7
6723
⊏݋
䕀ৄ
5(6(7
67$57
5(67$57
