GerberWorks 티칭 프로그램 SPI HS60 Series 20 REV 1.2
2. Gerberworks 티칭 프로그램의 화면 구성
PARMI CO., LTD.
19
REV 1.2

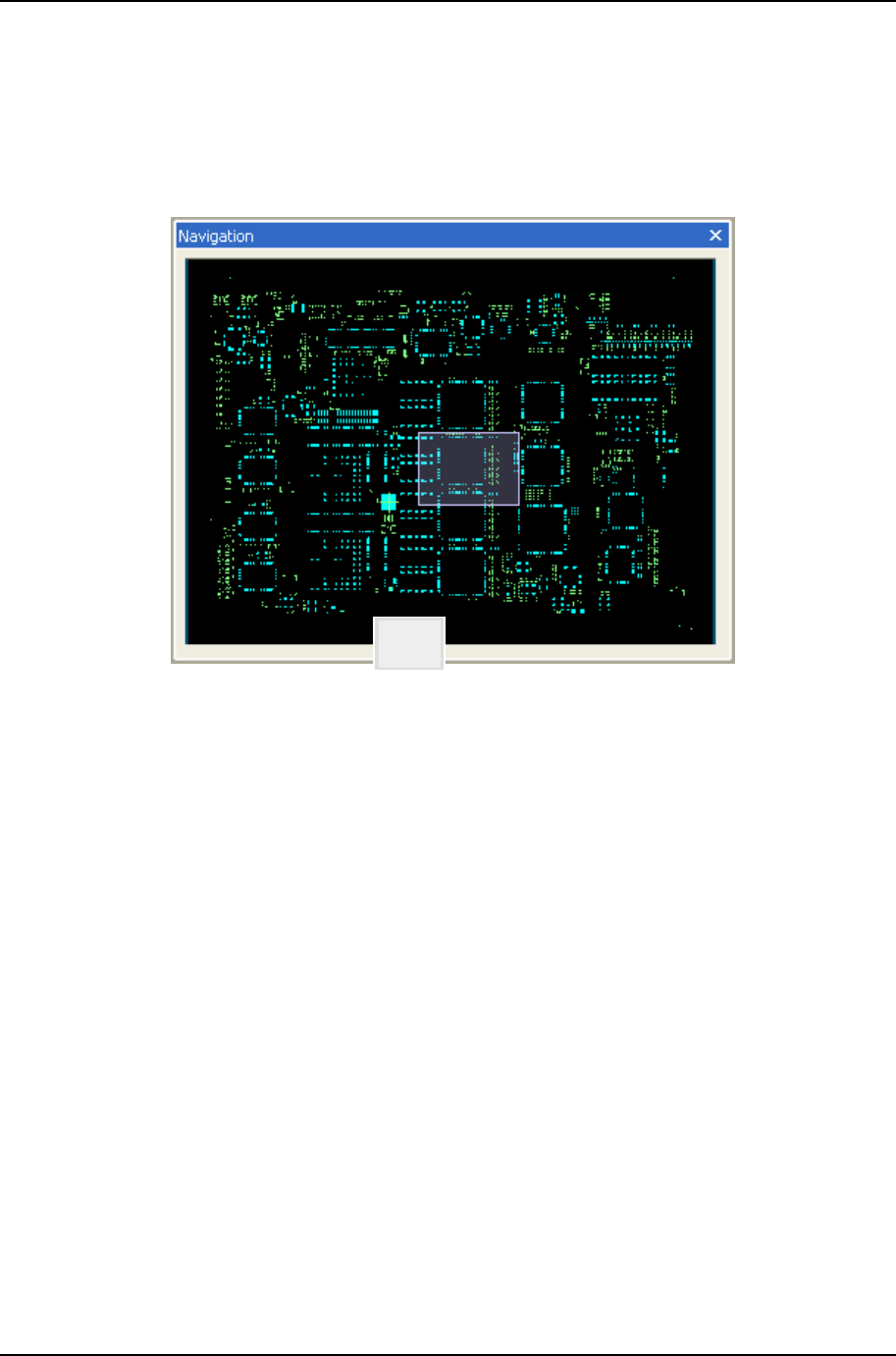

2.10 네비게이션 바(Navigation Bar)
전체 기판 상에서 현재 주 화면에서 작업중인 위치를 사각형으로 표시하여 알려준다. 주 화면
을 확대하여 작업할 시 유용한 기능이다.
[그림 2-15] 네비게이션 바
2.11 속성 바(Property Bar)
선택 바에서 나열된 항목 중 하나를 선택하면, 주 화면에서는 그 항목에 해당되는 위치를 십
자표시로 알려주며, 속성 바에서는 그 항목에 대한 자세한 정보를 보여준다. 자세한 내용은
2.1.4 선택 바를 참조한다.
GerberWorks 티칭 프로그램
SPI HS60 Series
20
REV 1.2
3. Gerberworks 티칭 프로그램의 작업 과정
PARMI CO., LTD.
21
REV 1.2
3. GerberWorks 티칭 프로그램 작업 과정
아래의 그림은 GerberWorks 티칭 프로그램의 티칭 작업 과정을 보여 주고 있다.
[그림 3-1] 티칭 작업 절차
※ GerberWorks 티칭 프로그램의 역할
GerberWorks 티칭 프로그램은 CAD 파일인 거버 파일을 읽어들여 SPIworks 검사 프로그램
에서 솔더 페이스트를 검사하기 위하여 필요한 기판 모델의 정보를 텍스트 파일로 추출하
여 SPIworks 검사 프로그램에 제공하는 역할을 한다. SPIworks 검사 프로그램은 이 텍스트
파일의 모델 정보에 의해 기판 모델을 생성해서 기판의 솔더 페이스트를 검사하게 된다.
※ 티칭 작업 순서
기판 원점 설정, 기판 크기 설정, 피두셜 설정 단계의 순서는 서로 바뀌어도 상관없다.
