3.12.3 신규 라이브러리 등록

 Neutral Data에 의한 등록

Neutral Data는 컴포넌트의 구성 패드들이 기술되어 있기 때문에 읽어 들인 후 Library

Manager에서 Save Library를 클릭하면 중복된 컴포넌트 정보를 제외시키고 Library

Database 에 등록을 한다.

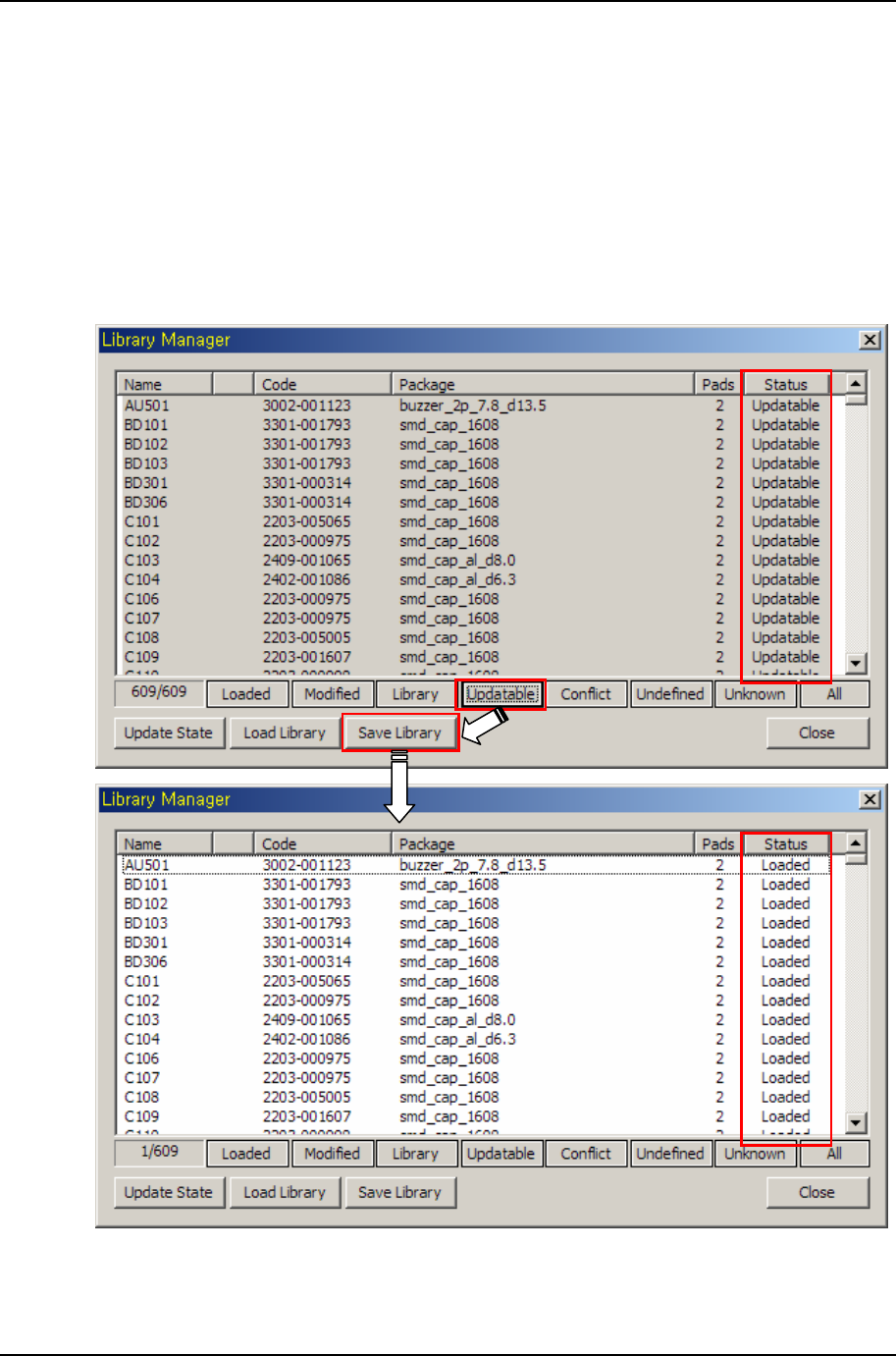

[그림 3-50] 라이브러리 등록 및 컴포넌트 상태변화

3. Gerberworks 티칭 프로그램의 작업 과정

PARMI CO., LTD.

REV 1.2

 BOM 정보를 활용한 등록

BOM 정보를 불러들일 경우 BOM 에 포함되어 있는 Package Name 이나 자재코드가

라이브러리에 존재할 경우 Library로부터 구성 파일 정보를 자동으로 읽어 들이지만

Library에 존재하지 않는 컴포넌트의 경우 사용자가 컴포넌트를 구성해 주고 Library에

등록시켜 줘야 한다.

[그림 3-51] BOM 정보를 활용한 컴포넌트 등록

Add Library를 할 경우 Component Code (자재 코드) 와 Package Name 그리고 현 컴

포넌트의 각도를 필요로 하며 한번 등록시킨 후 추후 자재 코드를 포함한 BOM 정보가

입력 되면 자동으로 매칭이 된다.

 사용자 정의에 의한 등록

BOM 을 활용한 Library 등록과 크게 차이가 없으며 BOM 을 활용할 경우 BOM 에 포

함되어 있는 Package Name이 자동으로 입력 창에 나오지만 BOM 없이 사용자 정의

등록을 할 경우 Package Name 을 알 수가 없어 미리 제시해 주지 않으므로 사용자가

직접 입력해야 한다.
