3. Ger berworks 티칭 프로그램 의 작 업 과정 PARMI CO., LTD. 65 REV 1.2 컴포넌트로 구성된 패드들의 검사 규격 관리 컴포넌트를 선택하고 Tolerance 메뉴를 선택하면 Tolerance Manager가 활성화 되고 Manager 상에서 검사 규격을 관리할 수 있다. [그림 3-54] 컴포넌트 구성 패드 리스트
GerberWorks 티칭 프로그램
SPI HS60 Series
64
REV 1.2

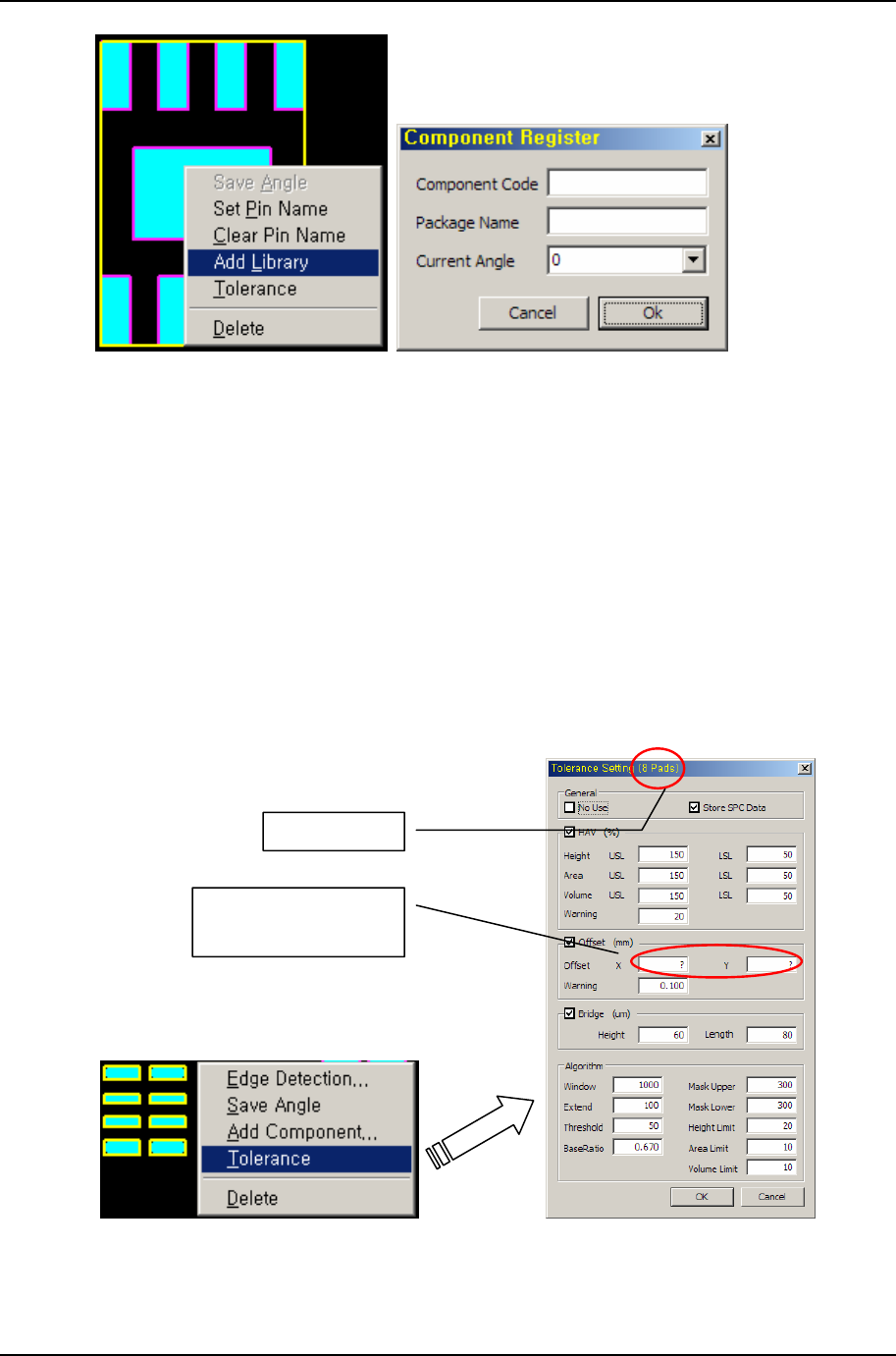

[그림 3-52] 사용자 정의 컴포넌트 등록
3.12.4 검사 규격 설정
Component Library 관리에는 컴포넌트의 구성 패드들의 검사 규격도 함께 관리할 수 있지만 검
사 규격이 포함되어 있는 pad 파일의 새로운 구조가 정의 되지 않아 SPIworks와의 연계는 현재
로서는 불가능 함.
컴포넌트로 구성되지 않은 단일 패드 혹은 패드 군의 검사 규격 관리
[그림 3-53] 검사 규격 설정
구성 패드 중 상이한
검사규격 존재 표시
구성 패드 수
3. Gerberworks 티칭 프로그램의 작업 과정
PARMI CO., LTD.
65
REV 1.2

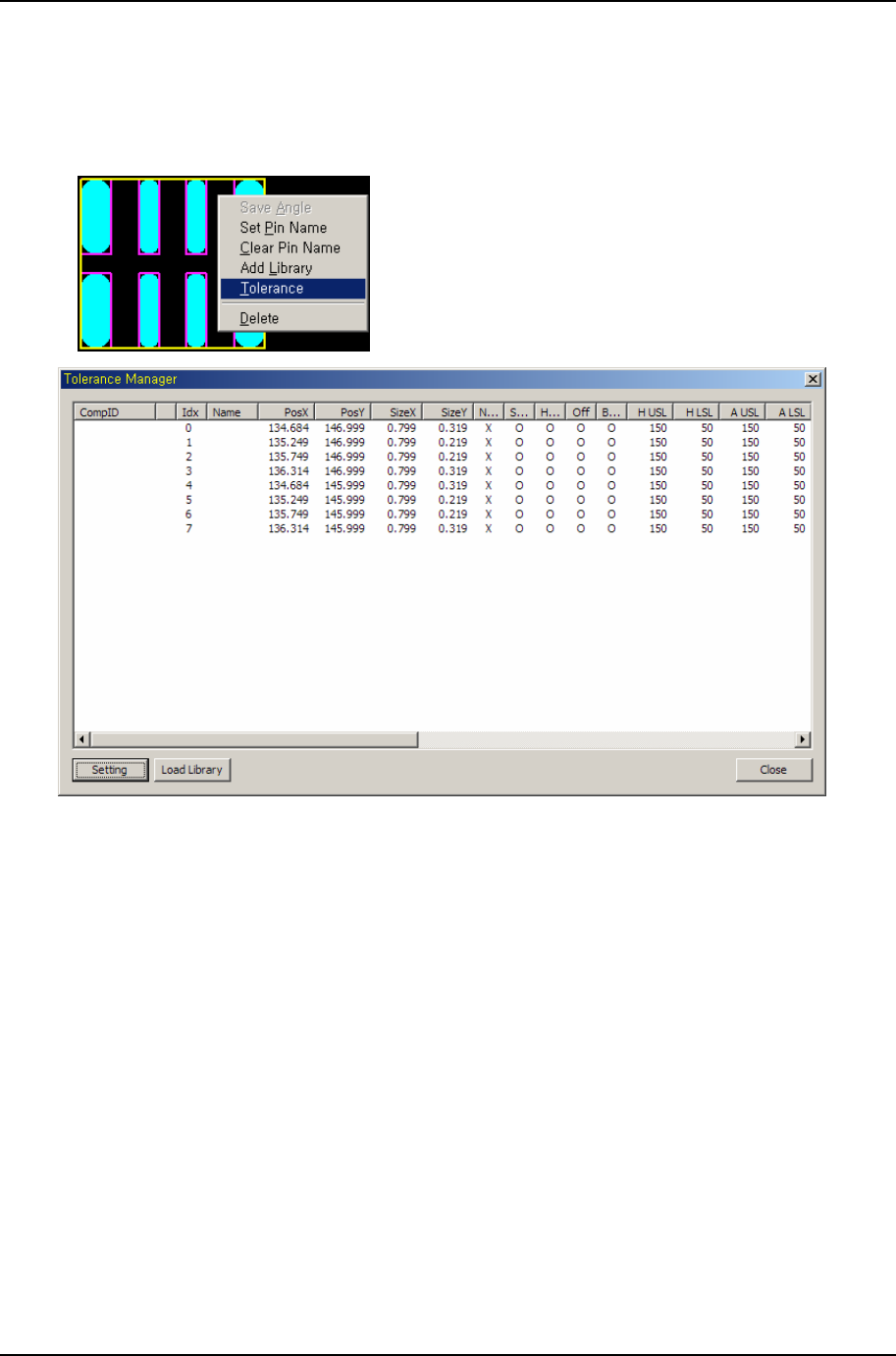

컴포넌트로 구성된 패드들의 검사 규격 관리
컴포넌트를 선택하고 Tolerance 메뉴를 선택하면 Tolerance Manager가 활성화 되고
Manager 상에서 검사 규격을 관리할 수 있다.
[그림 3-54] 컴포넌트 구성 패드 리스트
GerberWorks 티칭 프로그램
SPI HS60 Series
66
REV 1.2

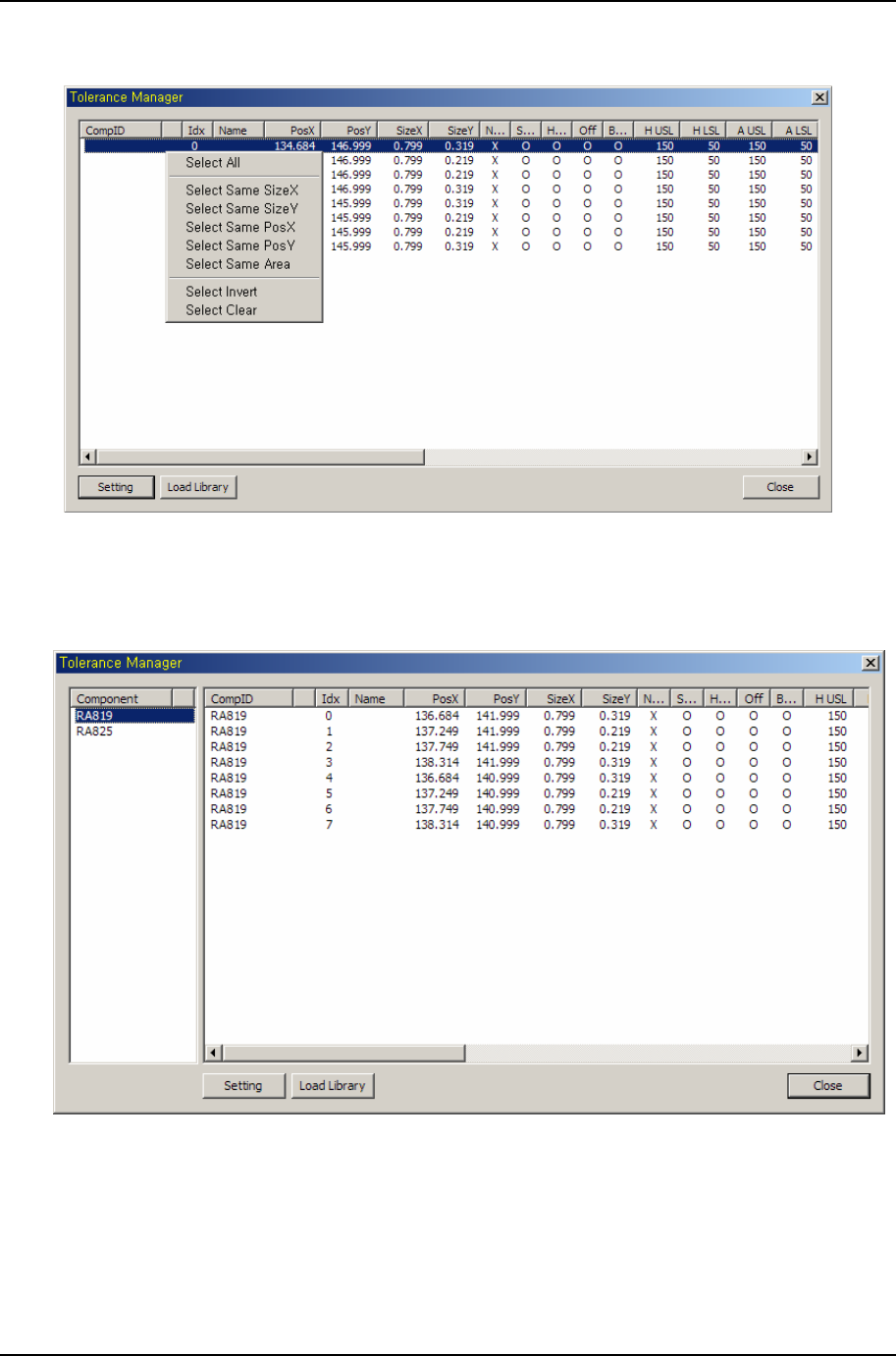

[그림 3-55] 구성패드 일괄 선택 메뉴
[그림 3-56] 복수개의 컴포넌트 선택 시 규격 설정
여러 개의 컴포넌트를 선택되었을 경우 리스트: 좌측의 컴포넌트 리스트에서 선택을 하면 해
당 구성패드들이 선택되며 복수의 컴포넌트를 선택할 수 있다.
