129- A フレキシブルコンベアステーション(メカ 部品):NPM-D Flexible C onveyor Station (M echanical Parts):NPM -D パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610123280AA セクションNo. PARTS LAYOUT Section No. - - O411 ( KN610123280AA-11-1 )
Ref
No.
Remarks R
1
Q'ty
128
下受ピンセット治具:NPM-D3
Support Pin Setting Jig:NPM-D3
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610168255AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210199856AA
PLATE
2
2 N210174115AA
PLATE
2
3 N210164848AB
GUIDE
2
4 N210174116AA
PLATE
2
5 N210164849AB
GUIDE
2
6 N210174117AA
GUIDE
2
7 N210199857AA
STOPPER
2
8 N210161448AB
BLOCK
2
9 N210161449AB
GUIDE
2
10 N210161447AB
KNOB
8
11 N986KNMS-834 KNMS-16-M4X10
PIN
6
12 N510020617AA MMS6-10
PIN
4
13 N510020618AA MMS6-15
RUBBER-LEG
5
14 N982TK5183 TK-26
PLUNGER
2
15 N510060262AA MPS-5
SPACER
5
16 N510014226AA CF-304.5ZE
SPACER
2
17 N510020954AA SM-401E
GUIDE
2
18 MTPA011693AA
O410
--
( KN610168255AB-00 )
129-A

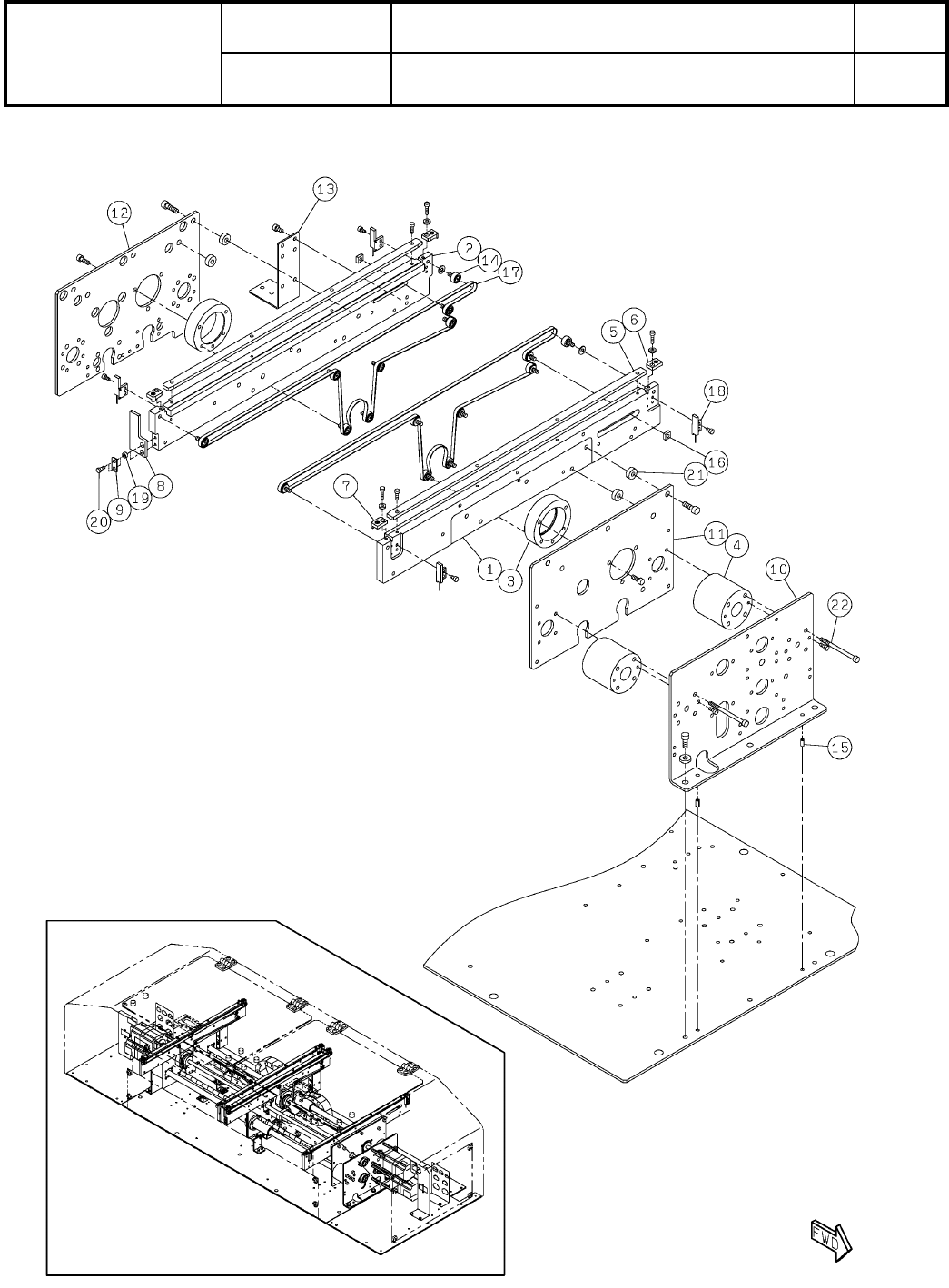

フレキシブルコンベアステーション(メカ部品):NPM-D
Flexible Conveyor Station (Mechanical Parts):NPM-D
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610123280AA
セクションNo.
PARTS LAYOUT
Section No.
--
O411
( KN610123280AA-11-1 )
Ref
No.
Remarks R
1
Q'ty
129-A
フレキシブルコンベアステーション(メカ部品):NPM-D
Flexible Conveyor Station (Mechanical Parts):NPM-D
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610123280AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
FRAME
1
1 N210145742AB
FRAME
1
2 N210145743AC
HOUSING
4
3 N210145746AA
COLLAR
4
4 N210145747AC
GUIDE
4
5 N210146324AB
GUIDE
4
6 N210105096AB
GUIDE
4
7 N210105097AC
CUSHION
1
8 N210159130AA
PLATE
1
9 N210145107AA
BRACKET
2
10 N210145751AC
PLATE
1
11 N210145752AB
PLATE
2
12 N210145753AC
BRACKET
3
13 N210145808AA
PULLEY
32
14 N610127907AA
PIN
4
15 KXF0CXHAA00 1017003-40008
NUT
4
16 N510048038AA NSMT-04-4
BELT
4
17 MTNK002602AA
A
TA-4UEB M/D2 4.5WX0.65TX1174.5L
FIBER
4
18 N510039140AB CFT0208
SPACER
2
19 N510024882AA CB-303E
BOLT
2
20 N510065869AA SPECIAL LOW HEAD CAP M3X8L(SCM435.Fe3O4)
WASHER
20
21 N510030602AA TT8
BOLT
16
22 N510017374AA
Hexagon socket head cap screw M4X55-10.9 A2J (Trivalent)
O412
--
( KN610123280AA-11-1 )
