130-A
コンベアステーション(メカ部品):NPM-D
Conveyor Station (Mechanical Parts):NPM-D

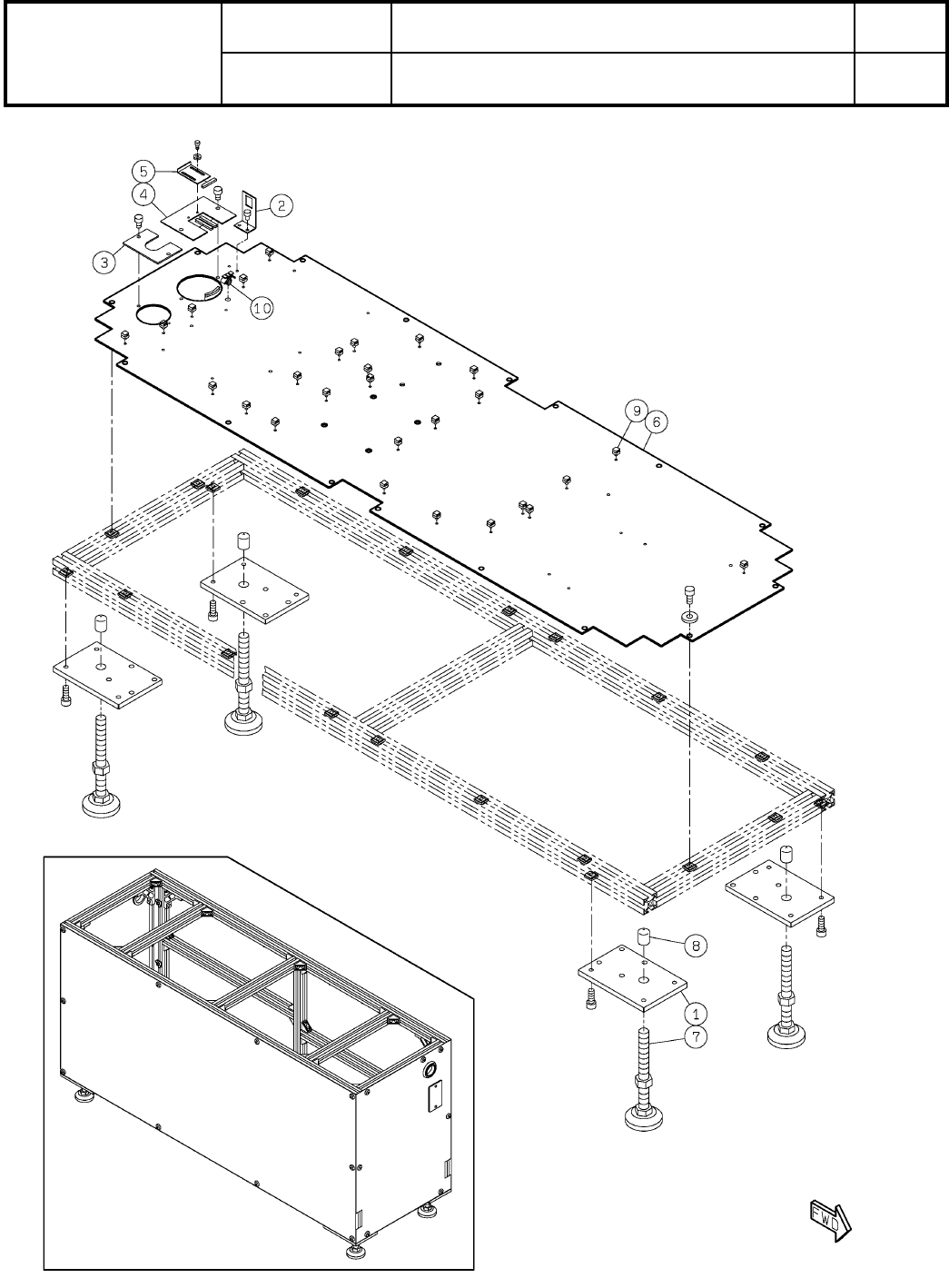

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610122572AA
セクションNo.
PARTS LAYOUT
Section No.
--
O425
( KN610122572AA-08-1 )
Ref
No.
Remarks R
1
Q'ty
130-A
コンベアステーション(メカ部品):NPM-D
Conveyor Station (Mechanical Parts):NPM-D
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610122572AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COVER
2
1 N210101303AC
COVER
2
2 N610122569AA
COVER
1
3 N610122570AB
COVER
1
4 N610122571AA
COVER
1
5 N610126657AA
GROMMET
2
6 N510031737AB C-30-SG-48A-EP-UL
BOLT
6
7 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
CAP
34
8 N510024547AA CP-328-B-5-G hole process
BOLT
34
9 N510017630AA
Hexagon socket Flat head bolt M5X12-10.9 A2J (Trivalent)
FRAME
4
10 N510057358AA SFF-364 L=532
FRAME
4
11 N510057355AA SFF-304 L=1350
FRAME
2
12 N510057356AA SFF-304 L=532
FRAME
8
13 N510057357AA SFF-304 L=376
FRAME
3
14 KXF0E10YA00 SFF-304 L=600
BRACKET
16
15 N510043582AA SFJ-N26
BRACKET
44
16 KXF0ATEAA00 SFJ-018
NUT
158
17 KXF0ATGAA00 SFB-002
NUT
22
18 KXF0ATHAA00 SFB-001
NUT
20
19 KXF0ATJAA00 SFB-006
NUT
4
20 N510013284AA SFN-LS6
NUT
20
21 N510013304AA SFN-LS5
CAP
200
22 KXF0ATFAA00 SFA-906
CABLE-SUPPORT
10
23 N510025949AA C1P-004C
BOLT
32
24 N510018820AA
Hexagon socket head cap screw M6X22-10.9 A2J (Trivalent)
BRACKET
1
25 N210144869AC
O426
--
( KN610122572AA-08-1 )
130-B
コンベアステーション(メカ部品):NPM-D
Conveyor Station (Mechanical Parts):NPM-D

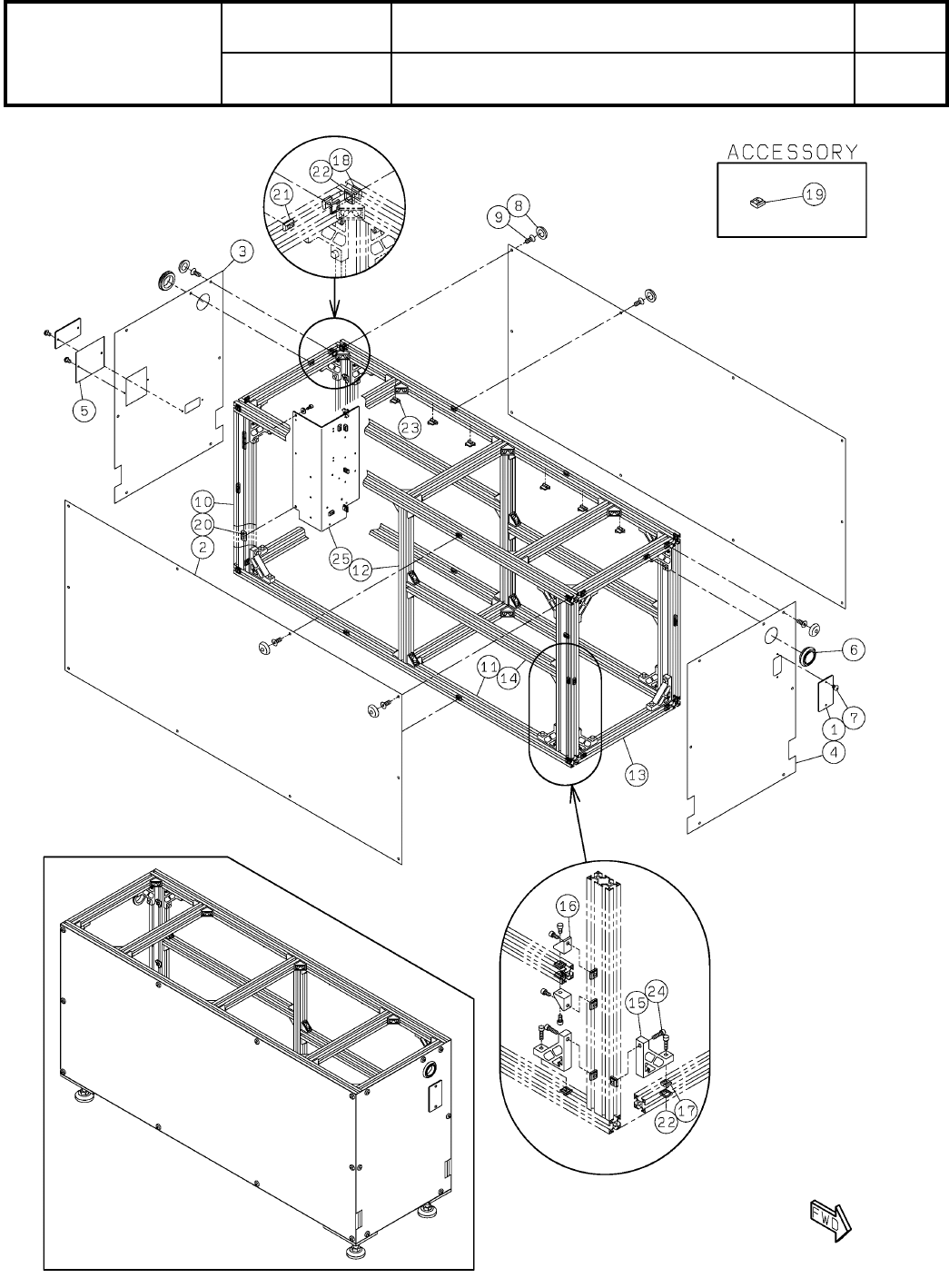

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610122572AA
セクションNo.
PARTS LAYOUT
Section No.
--
O427
( KN610122572AA-08-2 )
