操作手册

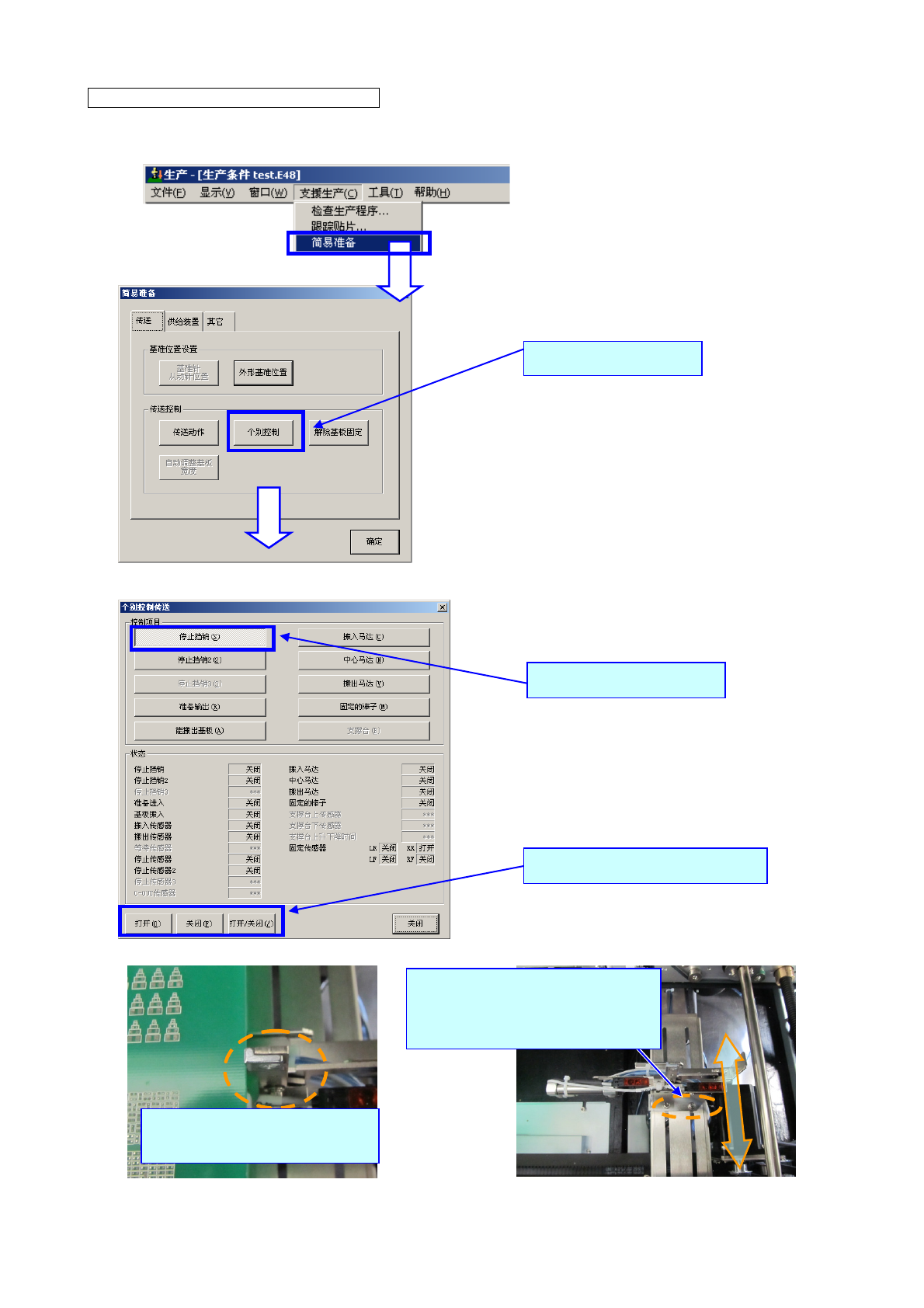

〈顺序 2〉确认、调整停止挡销的位置。
① 在生产画面菜单上，选择［支援生产］－［简易准备］。
② 显示简易准备画面。
③ 显示个别控制传送画面。选择「停止挡销」，按下「打开」，停止挡销即会立起来。
④请确认停止挡销的位置。
1.请选择
「停止挡销」。
2. 请操作「打开」/「关闭」。
请选择「个别控制」。
请确认基板顶住停止挡销
状态是否稳定。
如果因停止挡销碰到基板缺口
等情况而不稳定时，请拧松螺
丝，调整停止挡销的位置。
2-7
操作手册
此外，基板尺寸 X 方向为 350mm 左右的基板，有时基板后端部分会干扰 4 个固定棒的上游一侧流
动方向的前端。这时，可能造成基板的边缘缺损，或贴片过程中脱离固定状态、造成贴片位置偏移。
为了避免上述情况，停止挡销可在上游一侧的 15mm 范围内挪动。
基板后端与固定棒发生干扰 移动停止挡销避免干扰
注意
停止挡销移动后，一些基板因尺寸关系，会有不能贴片的范围。
除相应尺寸的基板外，请移到最下游一侧使用。
约 350mm
停止挡销
固定棒
固定棒
请拧松停止挡销的后侧下部的螺丝，
将停止挡销位置向上游一侧调整。
2-8
操作手册
⑤ 对基板尺寸 X 方向 610mm 以上、1200mm 以下的基板，需要确认调整停止挡销 2。
前项的停止挡销位置确定后，要关闭停止挡销，使之降下。然后选择「停止挡销 2」，
按「打开」，使停止挡销立起来。
⑥ 将基板送至停止挡销 2 的位置，与④相同，确认停止挡销的位置。
注意
停止挡销、及停止挡销
2
的端点位置为程序数据的基板坐标原点（基准
位置）。因此，如果停止挡销、及停止挡销
2
发生移动，请务必进行「机
器设置」的重新设置。
请参见使用说明书
CD
「
7-5-4
外形基准的位 置 」。
1.
请选择「停止挡销
2
」。
2.
请操作「打开」
/
「关闭」。
停止挡销
2
调整后，在停止挡销
2
的运作范围内若被
OUT
传感器
检测出信号，则需将挡销调整到检测不到信号的位置。
(
调整
A
方向时请拧松旋钮进行调整，调整
B
方向可直接移动。
)
确认顶住停止挡销
2
的基板是否
稳定。
如果基板的缺口顶住停止挡销
2
等而不稳时，请拧松螺丝，调整
挡销位置。
A
B
