操作手册
4-4
激光脏污

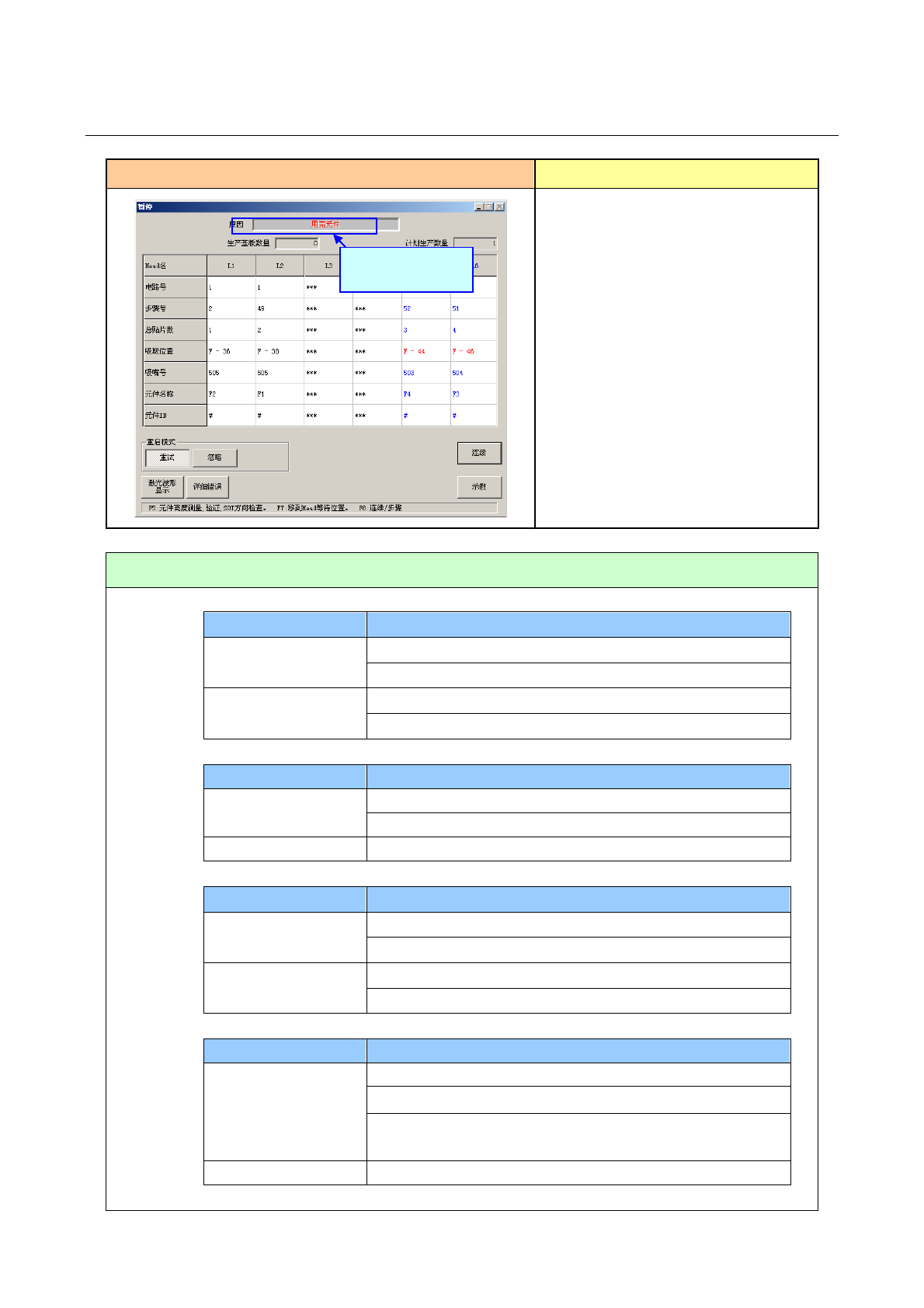

错误画面
错误要因、原因
如果选中操作选项“生产(功能 2)”标签
中的“进行激光传感器脏污检查”，则搬
入基板时会进行激光脏污检查，检测出激
光脏污时会暂停。
①激光视窗有脏污。
②激光视窗有伤痕。
处理错误的方法
1) 遇到「激光脏污错误」时，贴片头将移动到前面后暂停。
2) 清扫激光视窗。
3) 清掃后请按下 ，在「激光波形显示」画面上确认是否去除了脏污。
4) 请按下[开始]开关。
再进行一次激光脏污检查，若未查出激光脏污，则可开始生产动作。
若检查出激光脏污，则显示如下信息。
发现激光视窗伤痕等时，
要在该状态下继续生产时，
选择「是」。
通常请选择「否」。
会再次暂停，请再清扫一次激光视窗
。
干净的状态
有脏污
4-4
操作手册
4-5
发生错误（
LA
识别错误、芯片站立、异元件判定）
错误画面
错误要因、原因
生产程序的值与激光计算的值不一致
时显示错误。
①芯片站立错误。
②异元件错误。
③LA(激光)重试超次。
④吸取偏移。
处理错误的方法
☆
芯片站立错误
（仅限于在元件数据「检查」中设置过「芯片站立」的元件）
发生错误的时间
确认和处理
补充元件后立即
确认检查元件有无挂错位
检查元件吸取位置有无问题，重新示教
正常生产中
重新设置元件数据的元件高度
清扫吸嘴
☆
异元件错误
（仅限于在元件数据「检查」中设置过「异元件检查」的元件）
发生错误的时间
确认和处理
补充元件后立即
检查元件有无挂错位
检查元件吸取位置有无问题，重新示教
正常生产中 重新设置元件数据的元件纵横尺寸
☆
元件姿势错误
发生错误的时间
确认和处理
补充元件后立即
检查元件有无挂错位
检查元件吸取位置有无问题，重新示教
正常生产中
重新检查元件数据的高、纵横尺寸
清扫吸嘴
☆
吸取偏移错误
（仅限于在元件数据「检查」中设置过「吸取偏移」的元件）
发生错误的时间
确认和处理
补充元件后立即
检查元件有无挂错位
检查元件吸取位置有无问题，重新示教
检查送料器传送量有无错误
（使用不同的送料器时）
正常生产中 检查传送元件有无不畅
根据错误情况，显示
相应的提示。
4-5
操作手册
4-6
吸嘴错误
错误画面
错误要因、原因
①吸嘴装卸错误。
②ATC 托盘有异物。
③吸嘴外圈部件动作不良。
④真空力量降低。
处理错误的方法
1) 请选择「放回吸嘴模式」，按下[开始]开关。
把安装错误的吸嘴
自动放回 ATC。
*
选择
「否」后，
Z
轴会降到送料器
下面的位置。选择「否」时，请确
认贴片头下面没有送料器。
手动放回吸嘴时，请按提示取出吸嘴。
把取出的吸嘴，放回 ATC 单元的原位置。
4-6
