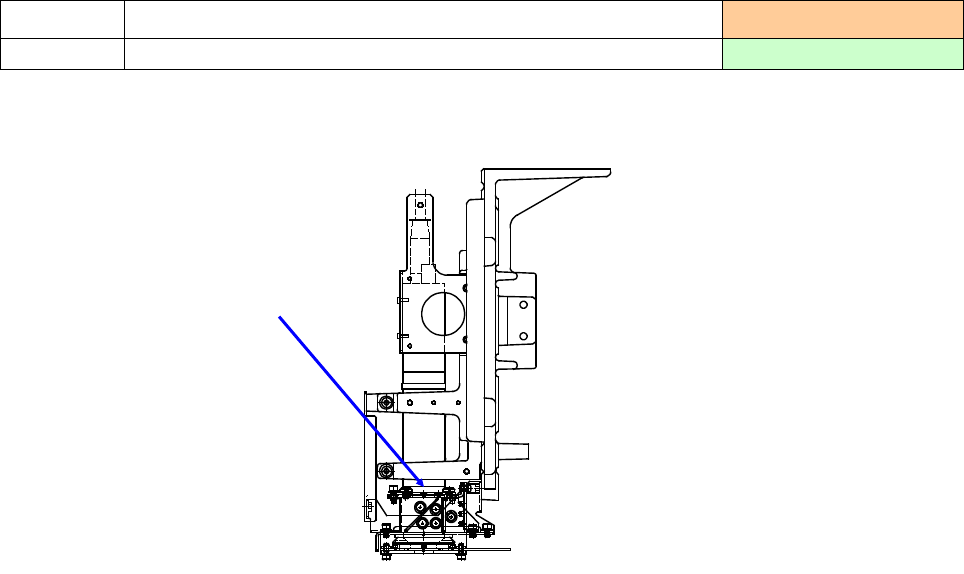

1) 请检查 OCC 的偏光滤光片上有无灰尘或异物。
有灰尘或异物时，请用气枪去除。
清扫部位
3-3-9 OCC
（偏光滤光片）
实施频度： 每周
清扫内容 清扫 OCC（偏光滤光片）的灰尘、异物 使用工具： 气枪
偏光滤光片
3-23
操作手册

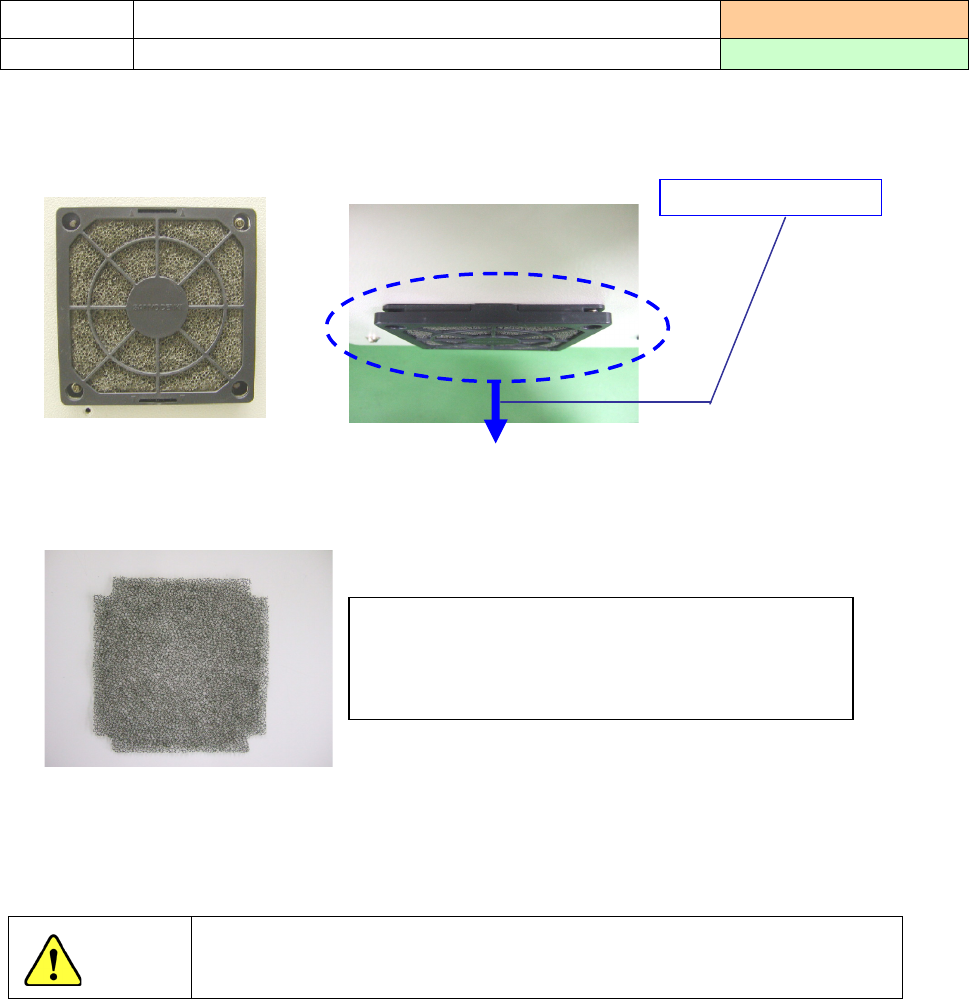

（１） 拆下风扇马达的过滤器。
把黑色树脂部分向身前方向拉，即可拆下。
风扇马达 机器侧面
（２） 用吸尘器吸过滤器的灰尘。
风扇过滤器
（３） 把过滤器装回去。确认风扇运转是否正常。
因风扇高速旋转，在接通电源的状态下进行作业有危险。
要进行作业时，请务必切断电源。
清扫部位
3-3-10 风扇马达
实施频度：每月
清扫内容 清扫过滤器的灰尘、异物 使用工具：吸尘器
无法去除脏污时，请更换过滤器。
名称：风扇过滤器
件号：HM001010020 （内有 5 张）
向箭头方向拉
注意
3-24
操作手册
3-4
注油
1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。
注油项目
3-4-1 XY 轴直动单元
实施频度 ：每年
使用工具 ：黄油枪 使用润滑油 ：
6459 润滑油 N
注油处 XY 轴直动单元（黄油注油孔）
ＸＹ轴的驱动用带及马达部的轴承，请绝对
不要注油（机械油、黄油）。
注意
为防止突然起动造成事故，请切断电源后进行。
危险

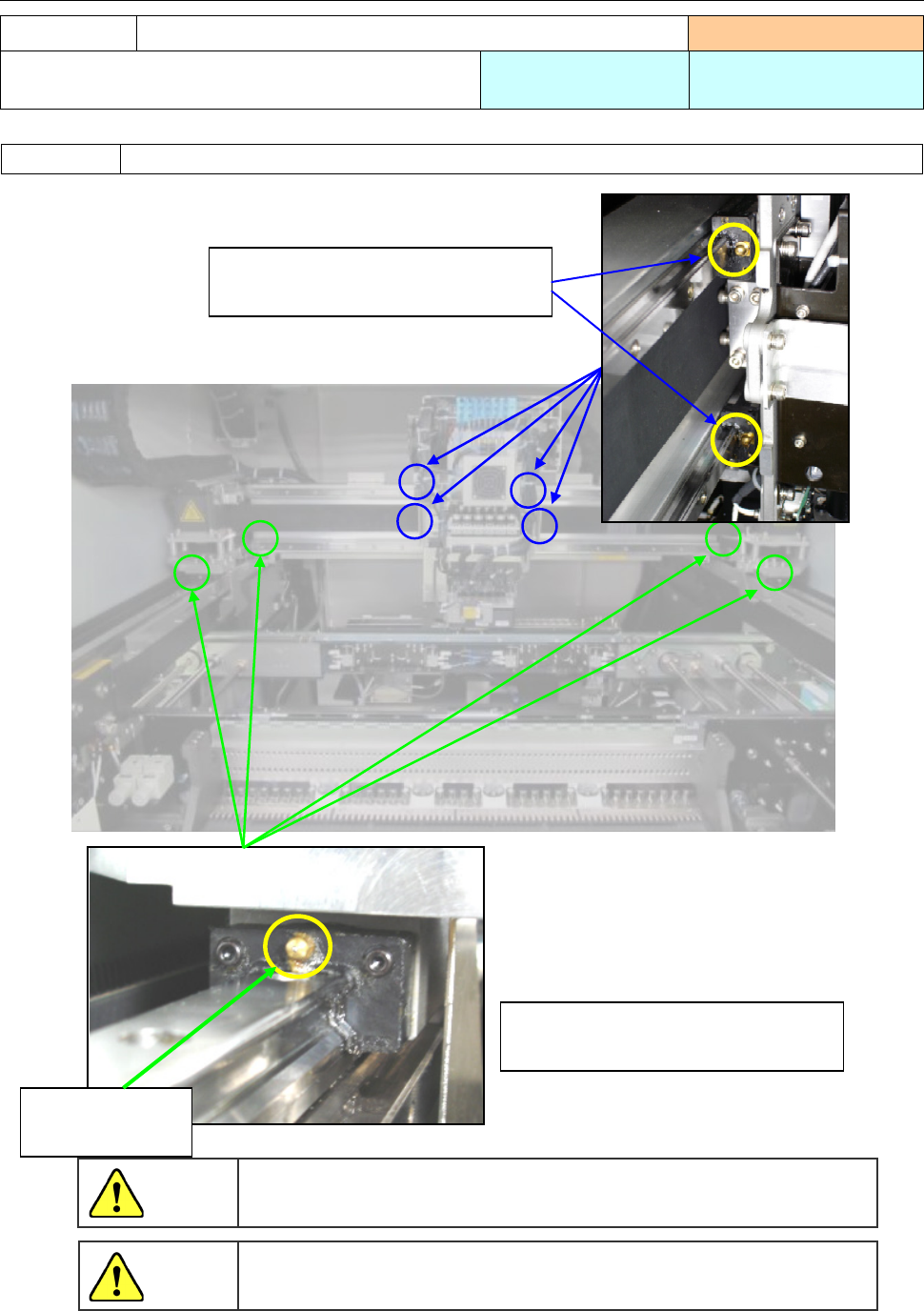

① Ｘ轴直动单元轨道 上下 2 根
② Ｘ軸直动单元 上下左右 4 处
③ Ｙ轴直动单元轨道 左右 2 根
④ Ｙ轴直动单元 前后左右 4 处
黄油注入处
（黄油注入孔）
