前言
本书概要
本书是为进行 JX-300LED 生产的操作方法入门书。
学习掌握了本书内容后，就可使用制作的生产程序，进行基板的生产。
有关生产程序的制作、其他设置方法等，收录在附件 CD『JX-300LED 使用说明书 』。
关于标示
● 菜单名、命令名等用「」标示。
菜单名等连续时用“／”标示。
例如：「文件」／「打开」。
● 固有名词用“ ”标示。
● 键名用[ ] 标示。
例如：[ESC] 、[ENTER]
● 手册名用『』标示。
例如：『JX-300LED 使用说明书』
● 有关联的复数名称略去共同文字部分以 “/” 标示
例如：Windows XP 及 Windows 7 → Windows XP/7
本书的构成
● 第 1 章 装置概要
讲解本装置的构成和概要。
● 第 2 章 作业程序
讲解投入电源到生产的流程。
● 第 3 章 生产时的各项处理
针对生产中常见的错误问题，讲解其原因和解决方法。
※ 本书是为掌握 JX-300LED 生产操作方法的入门书。本书未刊载的内容，请参见附件 CD
『JX-300LED 使用说明书』。
S-1
操作手册
用语集

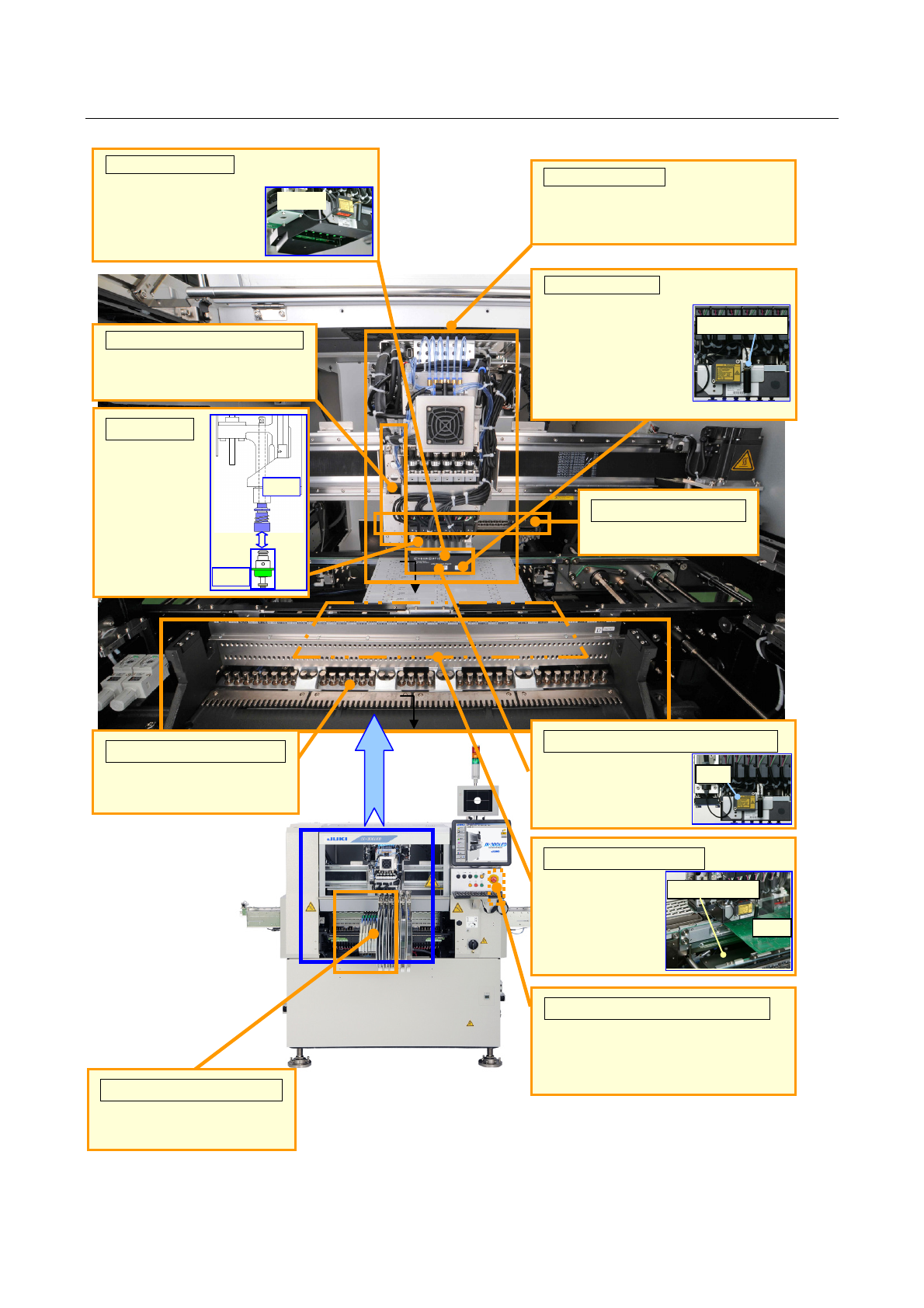

ATC（AutoToolChanger）
存放吸嘴的单元。
吸嘴(Nozzle)
安装在贴片头
（LNC60 或 IC）
端部吸取元件用
的单元。
HEAD
吸嘴
OCC
（
OffsetCorrectionCamera
）
用于确认基板上的标记、对准贴
片坐标位置的摄像机。
坏板标记识别器
对破裂基板，可用此
传感器识别出不良基板
（电路）的标记（坏板
标记）。避免在有坏板
标记的电路上进行贴片。（选项）
（选购项）
坏板标记
LNC60（激光单元）
为求取元件中心(定中
心)的激光功能。(可以同
时确定 6 个元件的中心)
LNC60
HMS（HeightMeasurementSystem）
主要用于测量基板
或元件高度的传感器。
(选购项)
HMS
供料器台架（FeederBank）
安装带式送料器等元件供给
装置的底盘。
支撑台（SupportTable）
支撑基板用的台
子。使用支撑销可
以提高稳定性。
(选购项)
支撑台
基板
HOD（HandheldOperatingDevice）
在各单元（OCC 等）需要对准基板的贴
片坐标位置（进行示教）等时用此操作
盘。（选购项）
贴片头（
Head
）
吸取元件、确定中心、进行贴片。
「LNC60 贴片头」有 6 个贴片头。
带式供料器（TapeFeeder）
供给基板贴装用的芯片元件等
的元件供给装置。
S-2
操作手册
1
装置概要
1-1
本装置概要
本装置，是用于在焊接印刷电路板、或在涂布粘胶剂的电子电路基板上贴装电子元件的装置。
贴片头从元件供应装置（带式送料器等）吸取元件，求出元件的中心后，将元件贴装到经过编程的
基板上的贴片坐标上。

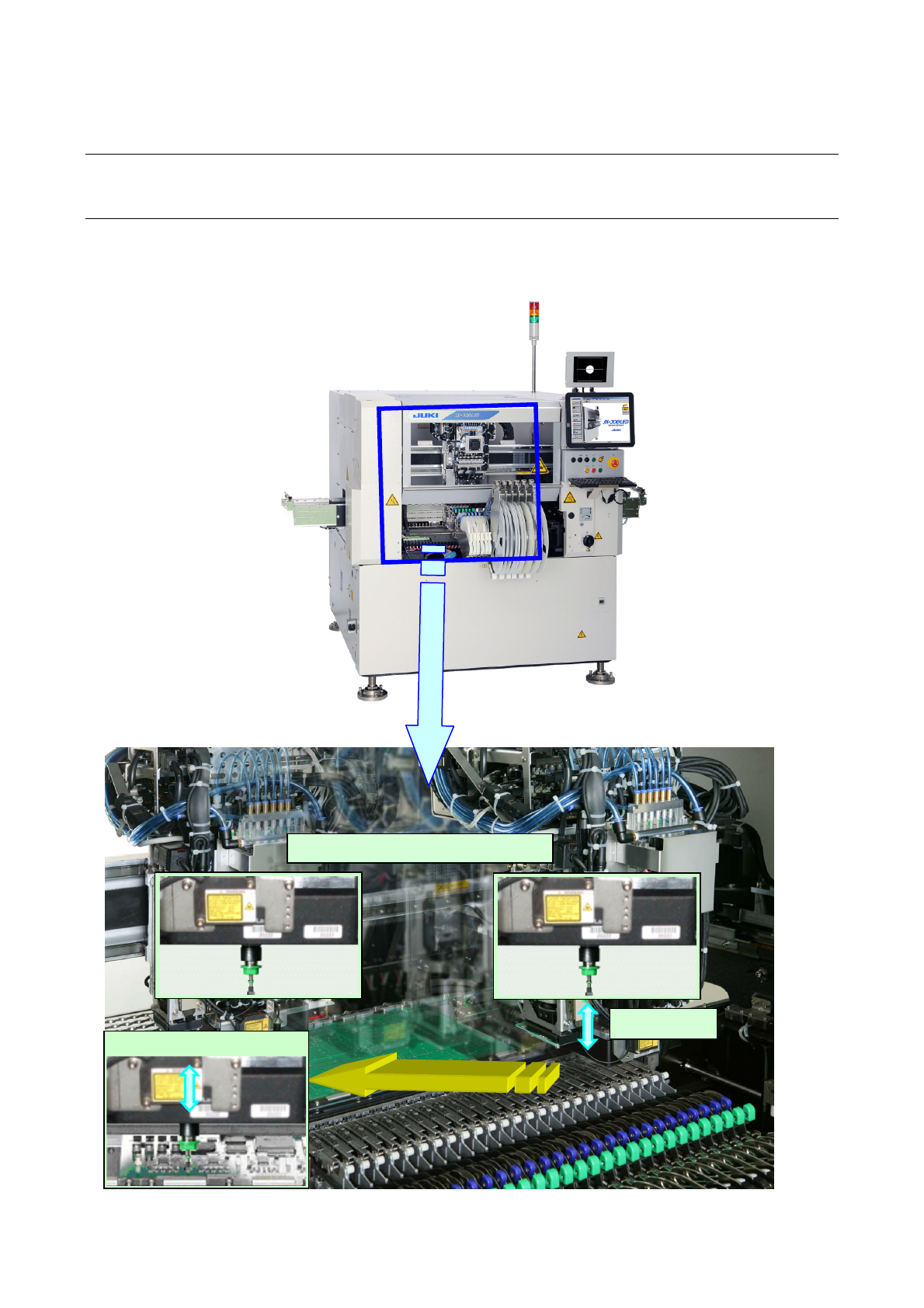

①吸取元件
③在基板上贴装元件
②检出元件中心及移动贴装位置
1-1
