- 19 - 10. Y UNIT (3) Ｙ ユニ ット（３） 2 3 9 10 11 12 14 15 16 21 17 18 25 22 23 24 20 19 30 31 32 33 28 34 37 8 4 5 6 7 26 27 38 38 13 35 36 29 1 49 50 51 52 53 54 55 50 49 3 2 3 3 53 54 15 15 15 16 56 28 41 42 39 48 47 40 44…
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 NM-6030003-SC NUT M3
六角ナット Ｍ３
1
2 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
1
3 E1425-726-000 CHUCK OPEN/CLOSE BRACKET
チャック開閉ＢＲ
1
4 E1426-726-000 CHUCK OPEN/CLOSE STUD
チャック開閉ＳＤ
1
5 SB-1030002-00 BEARING
ころがり軸受
1
6 RE-0200000-K0 E-RING
Ｅ形止め輪 ２
1
7 E1420-726-0A0 MARK ASM.
マーク組
1
8 E6137-723-000 Y HOLD BASE LA
ＹホールドベースＬＡ
1
9 400-48807 Y HOLD ROLLER
Ｙホールドローラー
1
10 E1401-726-000 TRAY CHUCK PIN
トレイチャックピン
1
11 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
12 E1401-726-000 TRAY CHUCK PIN
トレイチャックピン
1
13 400-48807 Y HOLD ROLLER
Ｙホールドローラー
1
14 E6138-723-000 Y HOLD BASE RA
ＹホールドベースＲＡ
1
15 E1420-726-0A0 MARK ASM.
マーク組
1
16 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
17 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
1
18 400-49268 PIVOT SLEEVE
ピボットスリーブ
1
19 E1452-726-000 CHUCK BASE H
チャックベースＨ
1
20 400-48776 HOLDER GUIDE
ホルダーガイド
1
21 E1458-726-000 CHUCK SP A
チャックＳＰ＿Ａ
1
22 E1459-726-000 SP GUIDE SHAFT
ＳＰガイドシャフト
1
23 E1390-726-000 Y SENSOR DOG
Ｙセンサドグ
1
24 400-49188 Y SLIDER GUIDE
Ｙスライダガイド
2
25 E1455-726-000 STOPPER BOLT
ストッパボルト
2
26 400-49269 Y SLIDE LINK
Ｙスライドリンク
1
27 400-49267 PIVOT COLLAR
ピボットカラー
1
28 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
2
29 400-49266 PIVOT SLEEVE A
ピボットスリーブＡ
1
30 SM-6030802-TN BOLT
六角穴ボルト
8
31 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
1
32 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
4
33 400-48919 Y SLIDER BASE
Ｙスライダベース
1
34 PH-0400122-C0 PIN
平行ピン
2
35 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
36 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
37 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
38 SL-6042592-TN SCREW
座金付き六角穴ボルト
1
39 NM-6040001-SC NUT M4
六角ナット Ｍ４
1
40 400-49273 SCREW
スクリュー
1
41 400-49270 COVER PLATE L
カバープレートＬ
1
42 400-49271 COVER PLATE R
カバープレートＲ
1
43 400-49272 COLLAR
カラー
4
44 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
4
45 SM-6030802-TN BOLT
六角穴ボルト
6
46 SM-6030802-TN BOLT
六角穴ボルト
4
- 19 -

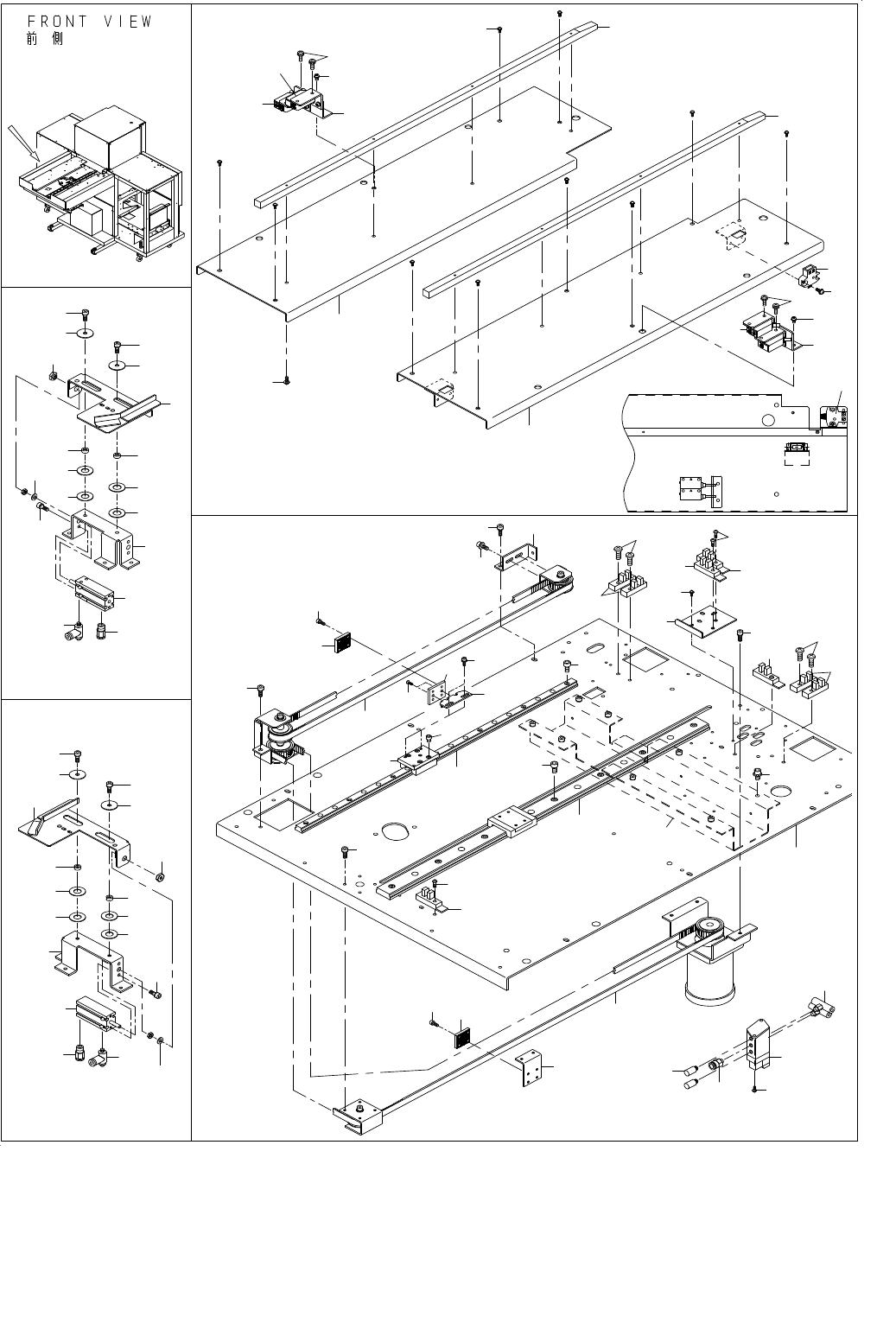

10. Y UNIT (3)
Ｙ ユニット（３）
2
3
9
10
11
12
14
15
16
21
17
18
25
22
23
24
20
19
30
31
32
33
28
34
37
8
4
5
6
7
26
27
38
38
13
35
36
29
1
49
50
51
52
53
54
55
50
49
3
2
3
3
53
54
15
15
15
16
56
28
41
42
39
48
47
40
44
43
46
57
58
59
60
62
61
68
70
69
72
67
66
65
64
63
71
71
38
77
78
79
76
75
74
73
45
45
46
- 20 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-48712 CHUCK GUIDE LH
チャックガイドＬＨ
1
2 E3403-715-000 GUIDE SPACER
ガイドスペーサ
2
3 E3404-700-000 THRUST WASHER
スラストワッシャー
4
4 E1430-726-000 CYLINDER BASE L
シリンダベースＬ
1
5 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
6 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
1
7 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
1
8 E1432-726-000 CYLINDER NUT
シリンダナット
1
9 400-48713 CHUCK GUIDE RH
チャックガイドＲＨ
1
10 E1432-726-000 CYLINDER NUT
シリンダナット
1
11 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
1
12 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
1
13 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
14 E1440-726-000 CYLINDER BASE R
シリンダベースＲ
1
15 E3404-700-000 THRUST WASHER
スラストワッシャー
4
16 E3403-715-000 GUIDE SPACER
ガイドスペーサ
2
17 E1320-726-000 YJ BELT CONNECTOR
ＹＪベルトコネクタ
1
18 400-48910 YJ BELT CONN BR
ＹＪベルトコネクタＢＲ
1
19 E1317-726-000 Y BELT PRESSER
Ｙベルト押さえ
1
20 E5315-723-000 YJ BELT
ＹＪベルト
1
21 400-48909 YJ TENSION BASE
ＹＪテンションベース
1
22 E5313-723-000 Y BELT
Ｙベルト
1
23 E5314-723-000 Y BELT CONNECTOR
Ｙベルトコネクタ
1
24 E1317-726-000 Y BELT PRESSER
Ｙベルト押さえ
1
25 E1328-726-000 Y SENSOR BRACKET
ＹセンサＢＲ
1
26 HD-0017000-00 PHOTO SENSOR
フォトインタラプタ
1
27 HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
1
28 E5319-723-000 TRAY BASE GUIDE RAIL
トレイベースガイドレール
2
29 HD-0009000-00 PHOTO SENSOR
フォトセンサ
2
30 PJ-3050405-02 T-UNION
両口チ−ズユニオン
2
31 400-49595 TRAY HLD S.V. ASM
トレイホルダＳ．Ｖ．組
1
32 PJ-3010605-03 HALF UNION
ハ−フ ユニオン
1
33 PX-0505010-00 SILENCER
消音器
2
34 HD-0009000-00 PHOTO SENSOR
フォトセンサ
1
35 400-49597 CMPNT SENSOR R ASM
ＣＭＰＮＴセンサＲ組
1
36 400-49599 CMPNT SENSOR L ASM
ＣＭＰＮＴセンサＬ組
1
37 HD-0017000-00 PHOTO SENSOR
フォトインタラプタ
1
38 HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
5
39 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
11
40 E5317-723-000 Y TABLE L
ＹテーブルＬ
1
41 400-48977 CHEACK SENSOR BRA
チェックセンサＢＲＡ
4
42 400-48975 CHEACK SENSOR BRL
チェックセンサＢＲＬ
1
43 400-48976 CHEACK SENSOR BRR
チェックセンサＢＲＲ
1
44 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
4
45 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
8
46 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
4
47 400-49265 Y TABLE R
ＹテーブルＲ
1
48 SV-4031006-SR SCREW M3 L=10
座付きタッピンねじ
8
49 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
50 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
2
51 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
52 SM-6030692-TN SCREW M3X6
六角穴付ボルトＭ３Ｘ６
2
53 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
54 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
2
55 SM-6030692-TN SCREW M3X6
六角穴付ボルトＭ３Ｘ６
2
56 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
57 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
58 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
59 SL-6031042-TN SCREW
座金付き六角穴ボルト
4
60 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
61 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
2
62 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
63 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
2
64 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
65 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
3
66 400-48778 Y RAIL B
ＹレールＢ
1
67 400-48779 Y RAIL A
ＹレールＡ
1
68 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
4
69 SL-6031042-TN SCREW
座金付き六角穴ボルト
4
70 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
71 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ４ Ｌ＝１２
4
72 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
2
73 E1314-726-000 YJ LINK BLOCK
ＹＪリンクブロック
1
74 SM-6030402-TN BOLT M3X4
六角穴付きボルト
4
75 SM-6030802-TN BOLT
六角穴ボルト
8
76 SM-6030802-TN BOLT
六角穴ボルト
8
77 400-48711 Y BASE
Ｙベース
1
78 400-48915 Y BASE ANGLE
Ｙベースアングル
1
79 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
8
