- 2 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....FOR 5DNX ５ ＤＮＸ 用 #03....FOR 5DNX(EN) ５ ＤＮＸ（ＥＮ）用 #04....AFTER 5DNX M/C REV.F ５ ＤＮＸ マシン ＲＥＶ．Ｆ 以降 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E6004-723- 000 JOINT BLOCK L ジ…
- 1 -

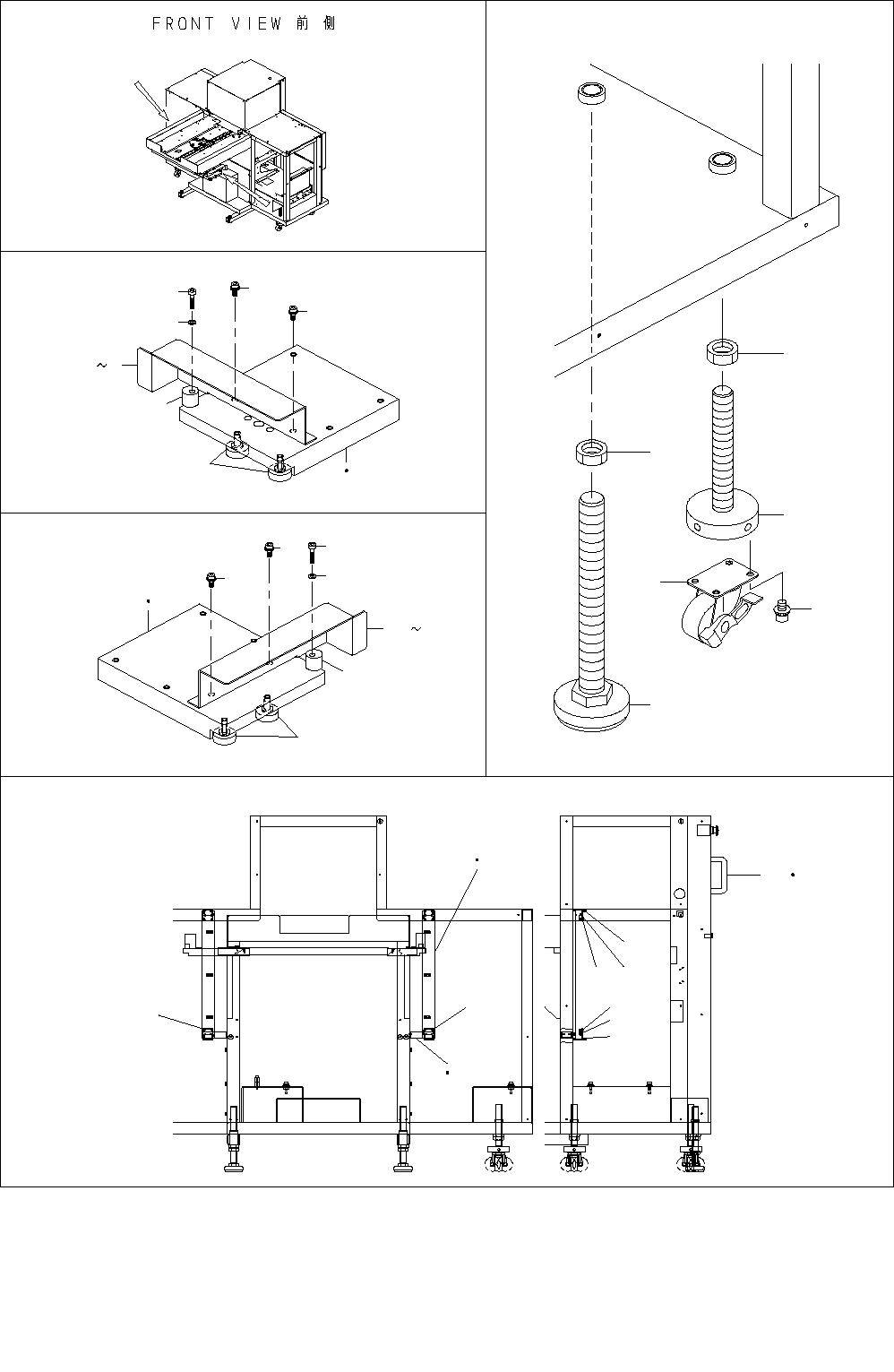

1. FRAME COMPONENTS
フレーム関係
４ ８
３
１１
１
２
１９
２１
１６
１３
１７
１８
１２
１２
９
１０
２２
２２
１４
１５
２５
２６
２３
２７
２７
２４
３５
３６
３８
３９
３７
４０
２８
２９
４１
３０３１
３４
３３
３２
- 2 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 5DNX ５ ＤＮＸ 用
#03....FOR 5DNX(EN) ５ ＤＮＸ（ＥＮ）用
#04....AFTER 5DNX M/C REV.F ５ ＤＮＸ マシン ＲＥＶ．Ｆ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E6004-723-000 JOINT BLOCK L
ジョイントブロックＬ
1
2
#04
401-90401 JOINT_BLOCK_L_RS_5D
ジョイントブロックＬ＿ＲＳ＿５Ｄ
1
3 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
1
4 E1031-726-000 LIFTER COVER L
リフターカバーＬ
1
5
#01
E5615-723-000 LIFTER COVER L (CE)
リフターカバーＬ（ＣＥ）
1
6
#02
400-98279 LIFTER_COVER_5D5S_L
リフターカバー５Ｄ５Ｓ＿Ｌ
1
7
#03
400-98280 LIFTRE_COVER_5D5S_L_EN
リフターカバー５Ｄ５Ｓ＿Ｌ＿ＥＮ
1
8
#04
400-98280 LIFTRE_COVER_5D5S_L_EN
リフターカバー５Ｄ５Ｓ＿Ｌ＿ＥＮ
1
9 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
1
10 WP-0531001-SC WASHER
平座金みがき丸 Ｍ５
1
11 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
2
12 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
13 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
2
14 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
1
15 WP-0531001-SC WASHER
平座金みがき丸 Ｍ５
1
16 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
1
17 E6005-723-000 JOINT BLOCK R
ジョイントブロックＲ
1
18
#04
401-90402 JOINT_BLOCK_R_RS_5D
ジョイントブロックＲ＿ＲＳ＿５Ｄ
1
19 E6006-723-000 LIFTER COVER R
リフタ−カバ−Ｒ
1
20
#02
400-98278 LIFTER_COVER_5D_R
リフターカバー５Ｄ＿Ｒ
1
21
#04
401-92231 LIFTER_COVER_5D_R_RS
リフターカバー５Ｄ＿Ｒ＿ＲＳ
1
22 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
23 400-49351 ADJUSTER
アジャスタ
3
24 E6002-723-000 CASTER ADJUST
キャスターアジャスト
4
25 E5012-723-000 CASTER
キャスター
4
26 SL-6061242-TN BOLT
座金付き六角穴ボルト
16
27 NM-6201202-SC NUT M20
六角ナット Ｍ２０ Ｈ＝１２ ３種
7
28 400-48733 BR SUPPORT 5D
ＢＲ サポート ５Ｄ
2
29 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
30 400-46236 SENSOR BRACKET
センサブラケット
1
31 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
32 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
33 400-46236 SENSOR BRACKET
センサブラケット
1
34 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
35 E6003-723-000 HANDLE
ハンドル
2
36 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
4
37 400-49545 STK M MIS SET SENSOR ASM
ＳＴＫ Ｍ ＭＩＳ セットセンサ組
1
38 400-48732 SENSOR BR 5D
センサ ＢＲ ５Ｄ
2
39 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
8
40 400-49548 STK S MIS SET SENSOR ASM
ＳＴＫ Ｓ ＭＩＳ セットセンサ組
1
41 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
- 3 -
