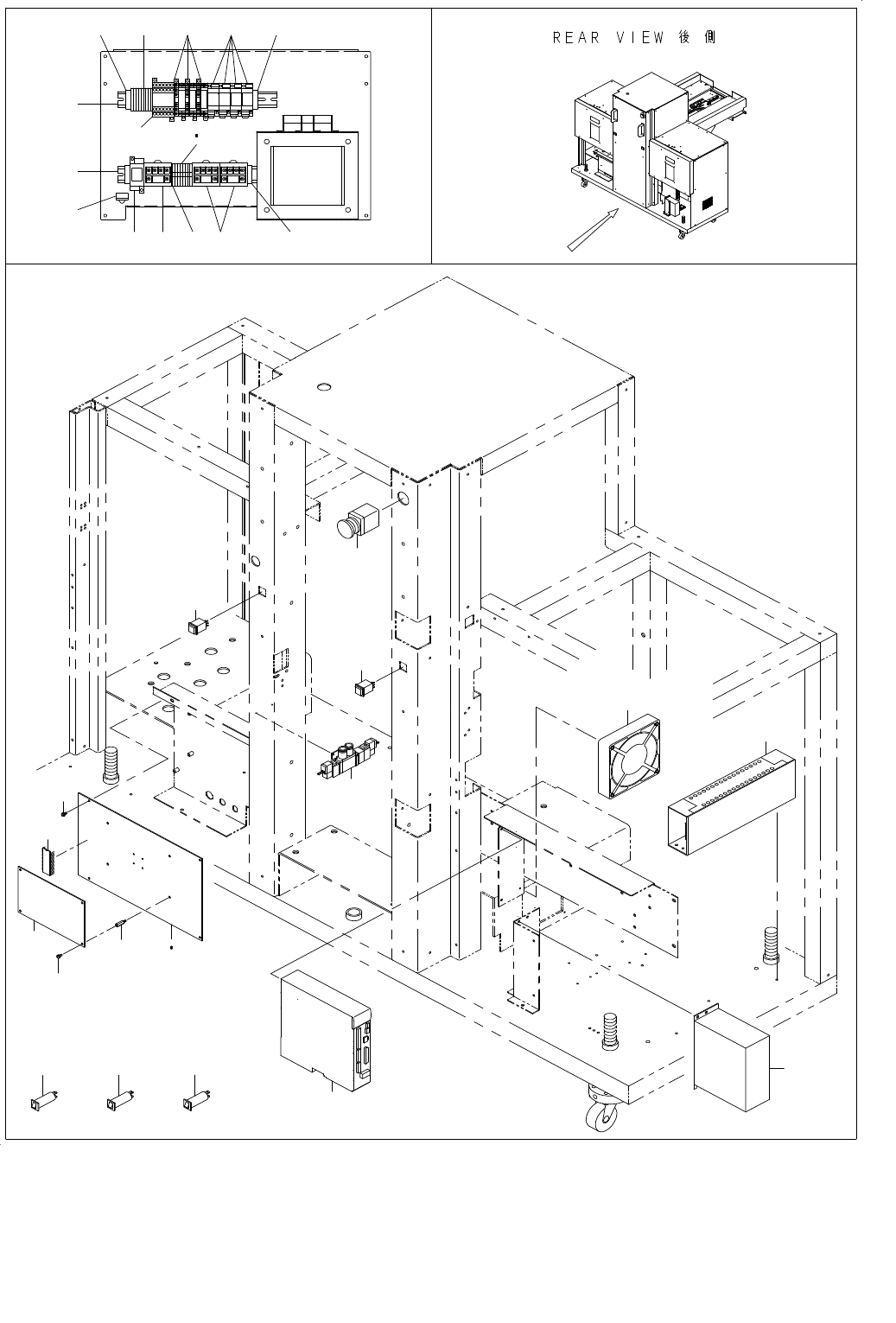

- 3 - 2. ELECTRIC A PPARATUS COMPONENTS (1) 電装関係（１） 14 15 15 18 17 1 3 12 4 2 31 5 8 32 16 10 19 11 9 13 21 20 22 23 24 25 26 27 28 30 33 29 6 7
- 2 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 5DNX ５ ＤＮＸ 用
#03....FOR 5DNX(EN) ５ ＤＮＸ（ＥＮ）用
#04....AFTER 5DNX M/C REV.F ５ ＤＮＸ マシン ＲＥＶ．Ｆ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E6004-723-000 JOINT BLOCK L
ジョイントブロックＬ
1
2
#04
401-90401 JOINT_BLOCK_L_RS_5D
ジョイントブロックＬ＿ＲＳ＿５Ｄ
1
3 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
1
4 E1031-726-000 LIFTER COVER L
リフターカバーＬ
1
5
#01
E5615-723-000 LIFTER COVER L (CE)
リフターカバーＬ（ＣＥ）
1
6
#02
400-98279 LIFTER_COVER_5D5S_L
リフターカバー５Ｄ５Ｓ＿Ｌ
1
7
#03
400-98280 LIFTRE_COVER_5D5S_L_EN
リフターカバー５Ｄ５Ｓ＿Ｌ＿ＥＮ
1
8
#04
400-98280 LIFTRE_COVER_5D5S_L_EN
リフターカバー５Ｄ５Ｓ＿Ｌ＿ＥＮ
1
9 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
1
10 WP-0531001-SC WASHER
平座金みがき丸 Ｍ５
1
11 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
2
12 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
13 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
2
14 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
1
15 WP-0531001-SC WASHER
平座金みがき丸 Ｍ５
1
16 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
1
17 E6005-723-000 JOINT BLOCK R
ジョイントブロックＲ
1
18
#04
401-90402 JOINT_BLOCK_R_RS_5D
ジョイントブロックＲ＿ＲＳ＿５Ｄ
1
19 E6006-723-000 LIFTER COVER R
リフタ−カバ−Ｒ
1
20
#02
400-98278 LIFTER_COVER_5D_R
リフターカバー５Ｄ＿Ｒ
1
21
#04
401-92231 LIFTER_COVER_5D_R_RS
リフターカバー５Ｄ＿Ｒ＿ＲＳ
1
22 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
23 400-49351 ADJUSTER
アジャスタ
3
24 E6002-723-000 CASTER ADJUST
キャスターアジャスト
4
25 E5012-723-000 CASTER
キャスター
4
26 SL-6061242-TN BOLT
座金付き六角穴ボルト
16
27 NM-6201202-SC NUT M20
六角ナット Ｍ２０ Ｈ＝１２ ３種
7
28 400-48733 BR SUPPORT 5D
ＢＲ サポート ５Ｄ
2
29 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
30 400-46236 SENSOR BRACKET
センサブラケット
1
31 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
32 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
33 400-46236 SENSOR BRACKET
センサブラケット
1
34 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
35 E6003-723-000 HANDLE
ハンドル
2
36 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
4
37 400-49545 STK M MIS SET SENSOR ASM
ＳＴＫ Ｍ ＭＩＳ セットセンサ組
1
38 400-48732 SENSOR BR 5D
センサ ＢＲ ５Ｄ
2
39 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
8
40 400-49548 STK S MIS SET SENSOR ASM
ＳＴＫ Ｓ ＭＩＳ セットセンサ組
1
41 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
- 3 -
2. ELECTRIC APPARATUS COMPONENTS (1)
電装関係（１）
14 15 15
18
17
1
3
12
4
2
31
5
8
32
16
10
19
11
9
13
212022
23
24
2526
27
28
30
33
29
6
7
- 4 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 5DNR ５ ＤＮＲ 用
#03....FOR 5DNX ５ ＤＮＸ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E9641-040-000 RELAY MY-2 DC-24V
リレ− ＭＹ２ ＤＣ２４Ｖ
4
2 400-49535 CG SW S.V. CABLE ASM
ＣＧ ＳＷ Ｓ．Ｖ．ケーブル組
1
3 400-49558 EMERGENCY SW(REAR) ASM
エマージェンシＳＷ（リア）組
1
4 400-45117 STK M SUPPLY SW ASM
スタッカＭサプライＳＷ組
1
5 400-45119 STK S SUPPLY SW ASM
スタッカＳサプライＳＷ組
1
6
#03
400-95838 MAIN PCB ASM(5D)
メイン基板組（５Ｄ）
1
7
#02
401-37758 MAIN PCB A ASM(5D)
メイン基板Ａ組（５Ｄ）
1
8 HA-0052400-0A CIRCUIT PROTECTOR
サーキットプロテクタ
1
9 400-49509 FAN MOTOR ASM
ファンモータ組
1
10 400-40687 Z SERVO DRV ASM
Ｚサーボドライバ組
1
11 400-45711 STEPPING MOTOR DRIVER
ステッピングモータドライバー
1
12 HX-0055000-00 POWER SUPPLY UNIT
電源ユニット
1
13 HA-0052400-0C CIRCUIT PROTECTOR
サーキットプロテクタ
1
14 HB-0014000-00 RELAY
リレー
1
15 HB-0014200-00 RELAY
リレー
3
16 400-49516 SURGE ABSORBER ASM
サージアブソーバ組
1
17
#01
HB-0014300-00 SAFETY RELAY UNIT
セーフティリレーユニット
1
18
#01
HB-0013900-00 RELAY
リレー
3
19
#01
400-50015 CARRIER RAIL
キャリアレール
1
20
#01
HK-0498500-10 TERMINAL BASE
端子台
2
21
#01
HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
22
#01
HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
1
23 HK-0498500-10 TERMINAL BASE
端子台
10
24
#01
HK-0498500-10 TERMINAL BASE
端子台
8
25 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
2
26 HK-0498900-00 CONNECTOR PARTS
コネクタパーツ
2
27 HX-0035400-0G BOARD PARTS
基板パーツ
4
28 SL-4030891-SC SCREW M3X8
なべ小ねじ Ｍ３ Ｌ＝８
4
29 SL-4030891-SC SCREW M3X8
なべ小ねじ Ｍ３ Ｌ＝８
4
30 400-41117 SCN PCB ASM
ＳＣＮ ＰＣＢ組
1
31 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
1
32 400-50015 CARRIER RAIL
キャリアレール
1
33
#02
400-72504 ROM 5DNR ASM
ロム５ＤＮＲ梱包組
1
