3-39 3 ■ 通过机械阀进行吸气、排气的方法 通过 RS 贴装头单元左右的 V 轴上下移动，带动机械阀上下移动。 由V轴带动机械阀上下移动 机械阀 由V轴带动机械阀上下移动 553E6-N9-00 RS 贴装头单元是通过各个贴装头中的机械阀的上下移动来切换吸气、排气的。 机械阀 到吸嘴轴 排气 吸气 机械阀下降时 机械阀上升时 排气 吸气 553E7-N9-00
3-38
3
3.2.3 真空切换部 ( 机械阀 ) 的清洁与加油
RS 贴装头单元是通过各个贴装头中的机械阀上下移动来切换吸气、排气的。该机械阀需约 3 个月进行 1 次清洁与
加油。机械阀使用专用的润滑油 (GREASE 30G KMB-M3854-00X)。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按急停按钮，打开贴片机的安全机盖。
3. 将料车从贴片机上卸下。
4. 将贴装头单元移到便于清洁机械阀的位置之后，将方巾垫在下方。
2
抽出机械阀。
用手指捏住机械阀的上侧向上提起取出。
n
要点
若对象机械阀在难以抽出的位置时，请参照本章前述“2.6.1
使 RS 贴装头吸嘴轴下降的方法”转动转塔之后，再抽出机械
阀。此外，用手转动 R 轴齿轮也可以使整个转塔转动。
c
注意
请务必将机械阀完全抽出。若在抽出一半就转动转塔，可能
会与 V 轴 ( 机械阀上下轴 ) 发生干扰。
3
清洁机械阀。
用无尘擦拭纸擦去机械阀上黏附的脏污润滑油与尘
屑。
4
涂抹润滑油。
用手指将机械阀专用润滑油在机械阀表面均匀地涂
抹薄薄的一层。
5
将机械阀装回原位。
将机械阀插入原来的位置，务必插入到位。
c
注意
请务必将机械阀插入到位。若插入不到位就转动转塔，可能
会与 V 轴 ( 机械阀上下轴 ) 发生干扰。
6
继续对其它机械阀进行清洁与加油。
对其它机械阀也按照 Step2 〜 5 的步骤进行清洁与
加油。
抽出机械阀
Step 2
机械阀
R轴齿轮
V(Valve)轴
55387-N9-00
涂抹润滑油
Step4
润滑油涂抹范围
机械阀
55388-N9-00
3-39
3

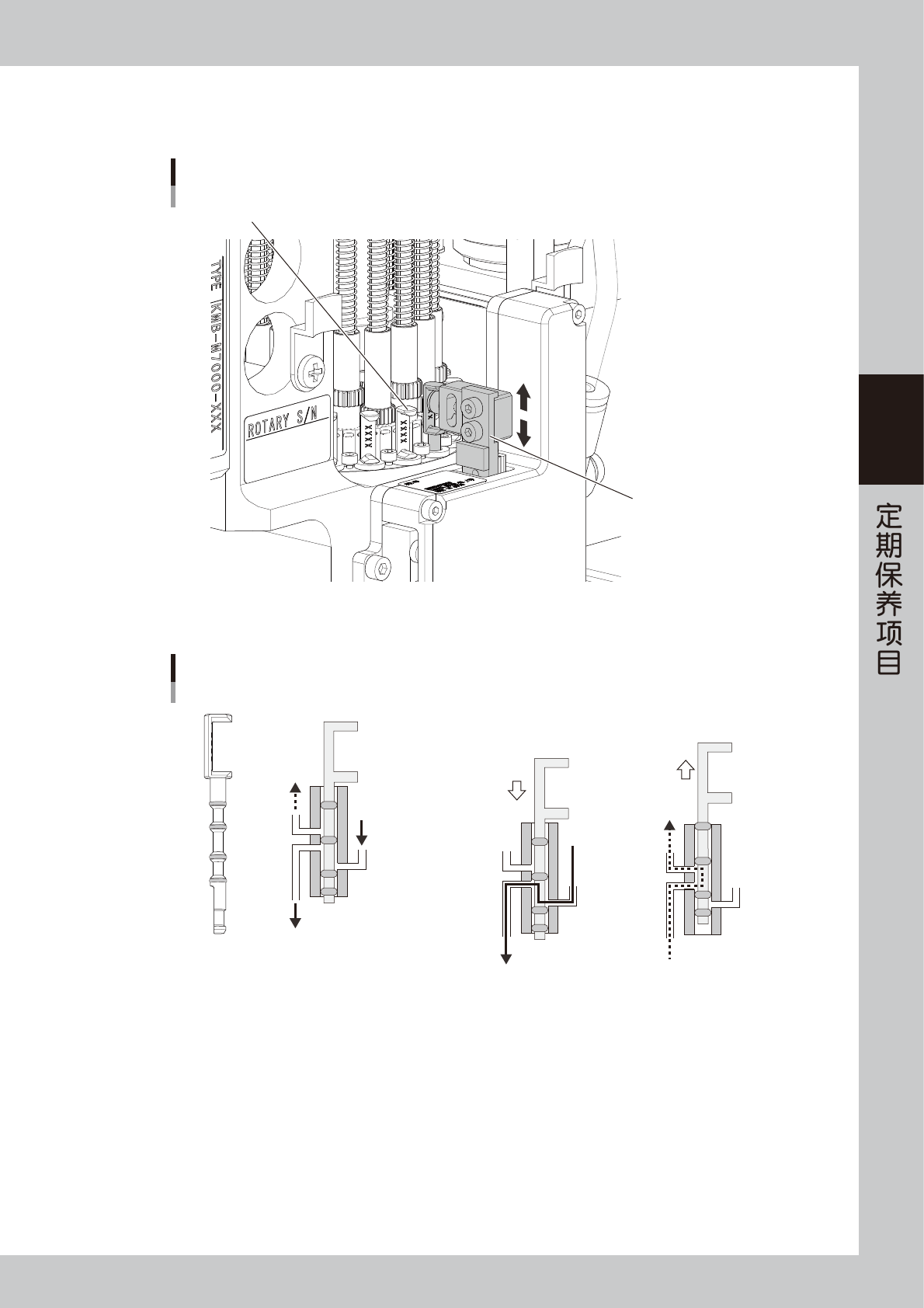

■ 通过机械阀进行吸气、排气的方法
通过 RS 贴装头单元左右的 V 轴上下移动，带动机械阀上下移动。
由V轴带动机械阀上下移动
机械阀
由V轴带动机械阀上下移动
553E6-N9-00
RS 贴装头单元是通过各个贴装头中的机械阀的上下移动来切换吸气、排气的。
机械阀
到吸嘴轴
排气
吸气
机械阀下降时
机械阀上升时
排气
吸气
553E7-N9-00
3-40
3

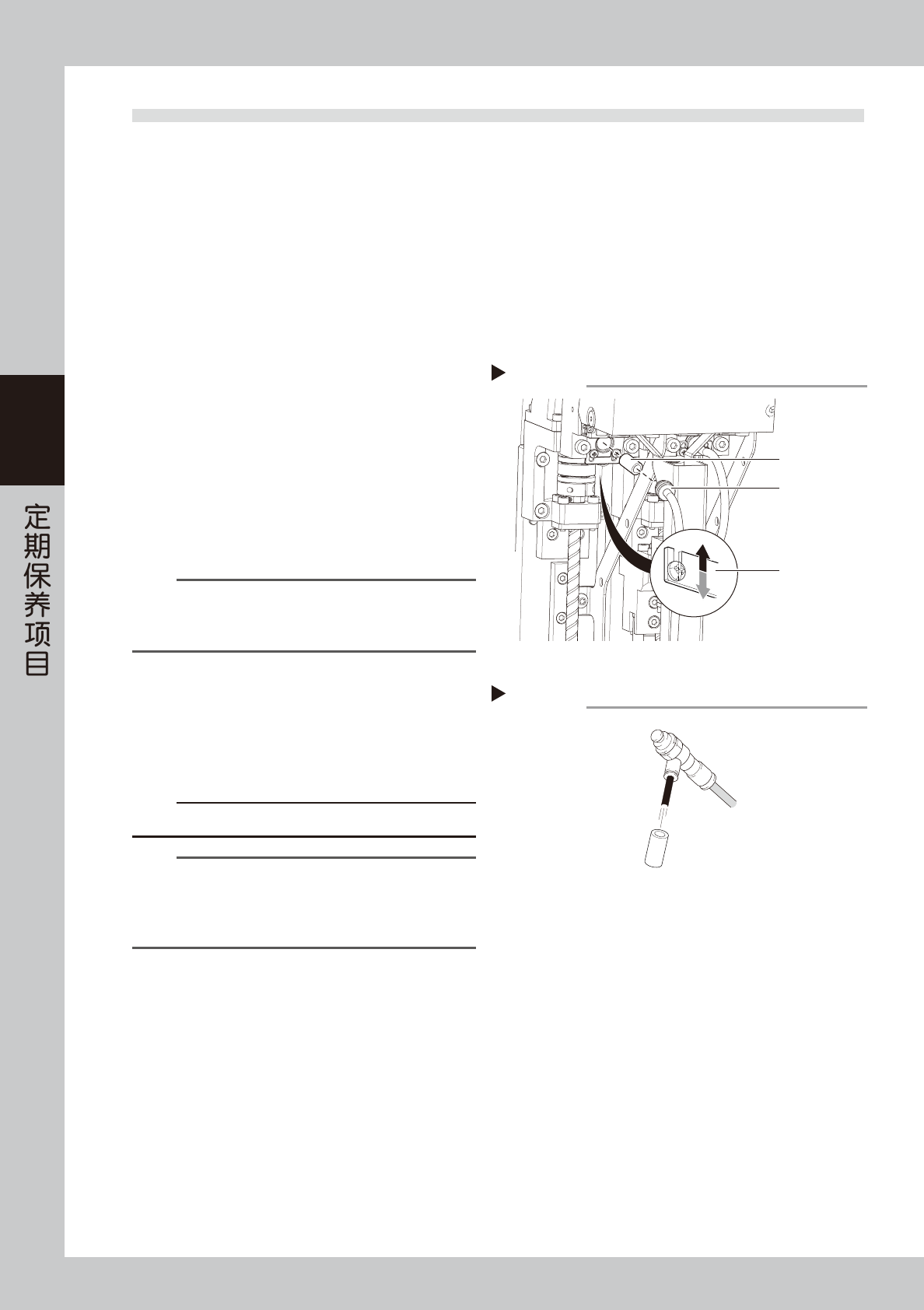

3.3 FL 贴装头
3.3.1 空气滤芯的清洁与更换
虽然供气状态和实际运转时间会有所不同，但一般 3 个月左右需点检 1 次滤芯。若只是轻微脏污，可用喷气工具
清除 ；若脏污严重无法完全清除干净时，建议更换滤芯。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按急停按钮，打开贴片机的安全机盖。
3. 将料车从贴片机上卸下。
4. 将贴装头单元移到便于清洁更换空气滤芯的位置之后，将方巾垫在下方。
2
放松金属压板。
1. 用十字螺丝刀拧松过滤器固定板的固定螺丝。
2. 如右图所示，将金属压板向下滑动。
3
拆卸滤芯端盖。
向前拉端盖，滤芯会随端盖一起被拉出。
4
清洁滤芯。
若只是轻微脏污，可用喷气工具清除之后继续使用。
n
要点
若脏污严重或已变色，请务必换上新滤芯 (KLF-M7156-00X)。
滤芯的更换频率决定于贴片机的运转时间，一般 3 个月需更
换 1 次。建议定期进行更换。
5
安装滤芯。
1. 将滤芯嵌入滤芯端盖之后，插回贴装头上原来
的位置。
2. 将金属压板向上滑动之后，边按住边用十字螺
丝刀进行固定。
c
注意
固定金属压板之前，请务必确认端盖已插入到位之后再固定。
参考
更换滤芯之后，请参照前述第 2 章“■ 检查吸嘴堵塞的方法 ( 使
用 [ 装置 ] -“Head”画面 )”中的“● FL 贴装头时”确认真
空压力。若真空压力值不正常，请参照本章后述“5.2.1 花键
轴的清洗”清洁花键轴内部。
拆卸滤芯端盖
Step 2-3
滤芯
滤芯端盖
金属压板
固定
放松
55340-N9-00
清洁滤芯
Step 4
滤芯
喷气工具
55335-N9-00
