3-62
3
5.4 底座部、其它

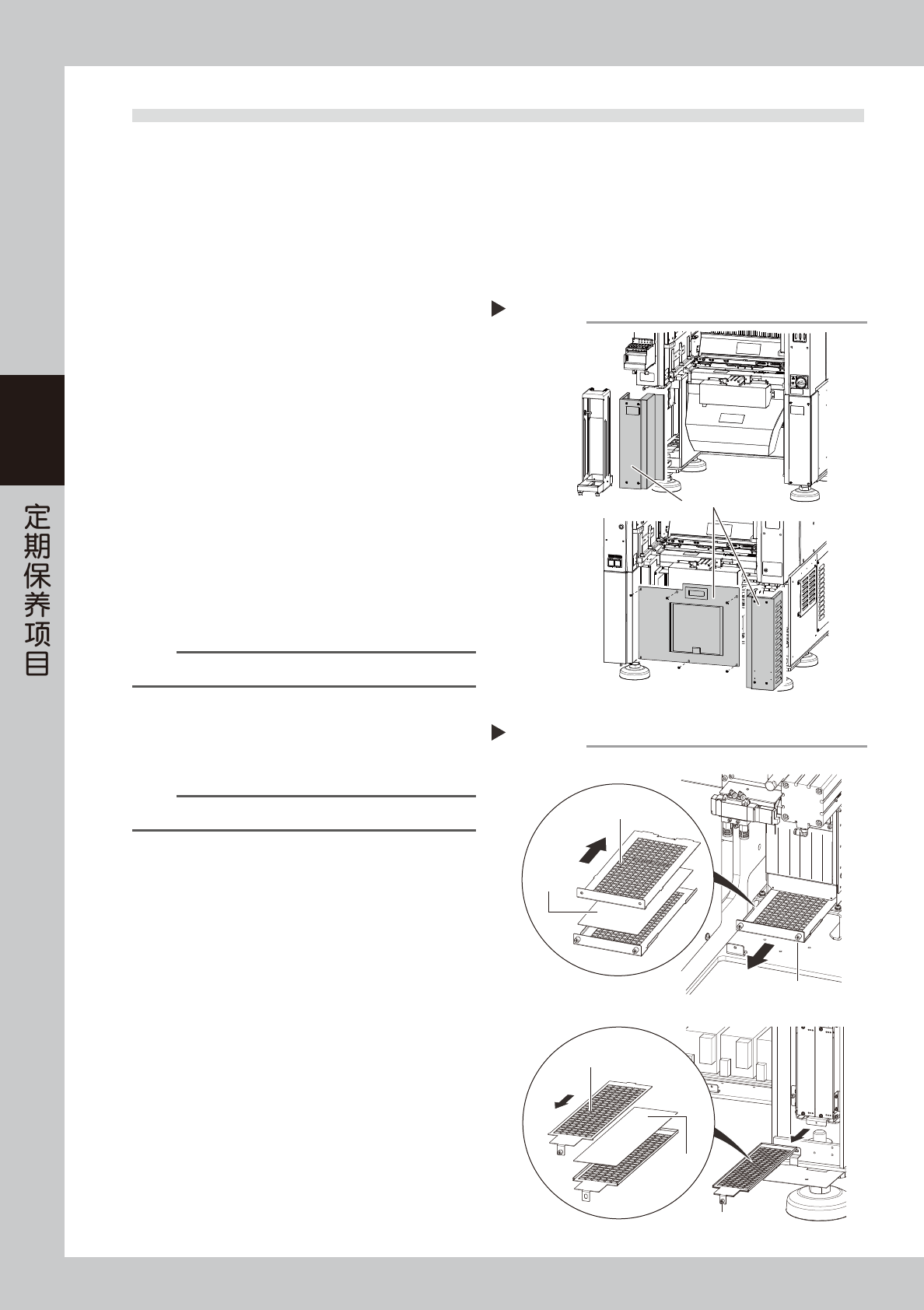

5.4.1 过滤网的清洁
控制箱部的过滤网与吸气扇部的过滤网相同，若不定期进行清洁，会导致网眼被堵塞，引起贴片机内部的温度上升。
这将导致贴片机性能下降，使用寿命缩短。为此，需定期清洁各个过滤网。
需要定期进行清洁的过滤网有 2 种，装在下述 3 个位置。
系统控制箱用 ：贴片机背面中央部 1 处
伺服控制箱用 ：贴片机正面左侧 1 处，面对贴片机背面时的右侧 1 处
■ 过滤网的清洁方法
1
进行作业前的准备。
1. 将贴片机背面的料车卸下。
2. 将贴片机背面的切带机排带通道拆下。
3. 关闭贴片机的电源。
2
拆卸盖板。
用十字螺丝刀拆卸贴片机正面左侧盖板、背面中央
盖板与背面右侧盖板。
3
拆卸过滤网部。
用十字螺丝刀拧松固定过滤网部的螺钉之后拉出。
4
清洁过滤网。
用吸尘器或吸气工具清除过滤网部的尘屑。
n
要点
若无需更换过滤网，请直接进入 Step6 的操作。
5
更换过滤网。
若脏污无法除去或过滤网已老化时，参照右图换上
新的过滤网。
n
要点
过滤网需夹在上下两层之间。
6
将过滤网装回原位。
按照与拆卸时相反的步骤，安装过滤网。
7
将盖板类装回原位。
8
将切带机排带通道与料车装回原位。
拆卸盖板
Step 2
拆卸此3处盖板
贴片机正面
贴片机背面
55383-N9-00
拆卸过滤网
系统控制箱
伺服控制箱
Step 4
将上层向前拉动
过滤网
将上层向后推动
过滤网部固定螺钉
过滤网部固定螺钉
过滤网
55384-N5-00
3-63
3
5.4.2 气、雾过滤器的清洁与滤芯的更换
本贴片机的气源连接部装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。
1
拆卸空气连接器。
为保障作业安全，需拆下气源连接部的空气连接器。
c
注意
拆卸时会发出很大的排气声，务必注意安全。
此外，还需注意勿使油、水、不纯物等飞溅出来。
2
检查过滤杯内部。
目视检查过滤杯内是否有油或水。若有，需按照下
列步骤清洗过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，
排水阀会自动排出。建议预先在排水阀下端接好排水软管。
3
拆卸过滤杯。
边按过滤杯的按钮，边向左转动，并向下拔出过滤
杯。拆下的过滤杯为双层结构，需清洁的是里侧的
透明过滤杯。
4
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
5
检查滤芯的状态。
边转动边取下滤芯，检查是否有脏污或堵塞。若已
脏污时，需换上新的滤芯。
参考
关于新滤芯，请参照前述第 1 章“2.1.4 全机型通用”中的易
耗件 ( 选购件 ) 列表。
6
安装滤芯与过滤杯。
按照与拆卸时相反的步骤，安装滤芯与过滤杯。
7
安装空气连接器。
连接空气连接器之后，确认没有漏气。
拆卸过滤杯
Step 3
过滤杯(内部)
气源连接部
排水阀(与排水软管连接)
油雾过滤器
空气过滤器
按钮
55385-N9-00
拆卸滤芯与检查滤芯的状态
Step 5
油雾滤芯
空气滤芯
55386-N9-00
3-64
3
6.2 年
本章节，介绍每 2 年需进行 1 次的维护保养项目。
6.1 RS 贴装头
6.1.1 剪式齿轮的清洁与加油
下面，介绍 RS 贴装头转塔的转轴 (N 轴 ) 与各个贴装头的转轴 (R 轴 ) 的齿轮部的清洁与加油方法。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按急停按钮，打开贴片机的安全机盖。
3. 将料车从贴片机上卸下。
4. 将贴装头单元移到便于清洁剪式齿轮的位置。
2
清洁剪式齿轮。
用手边转动剪式齿轮 (R 轴 )，边用无尘擦拭纸等擦
去齿轮部 (2 个剪式齿轮与其前侧的齿轮 ) 的脏污。
3
涂抹润滑油。
1. 用手或无尘擦拭纸蘸上指定的润滑油 (LG2) 涂
抹在 N 轴与 R 轴的剪式齿轮上。
2. 用手转动 R 轴，使润滑油均匀遍布整个齿轮。
4
擦去多余的润滑油。
用无尘擦拭纸擦去堆积的多余润滑油。
清洁剪式齿轮
Step 2
剪式齿轮(N轴)
剪式齿轮(R轴)
前侧的齿轮
无尘擦拭纸
