3-46
3
4.6 个月
4.1 识别装置
识别装置若粘附尘屑、脏污等，会导致发生标记或元件误识别。为此，建议定期进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障和问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。

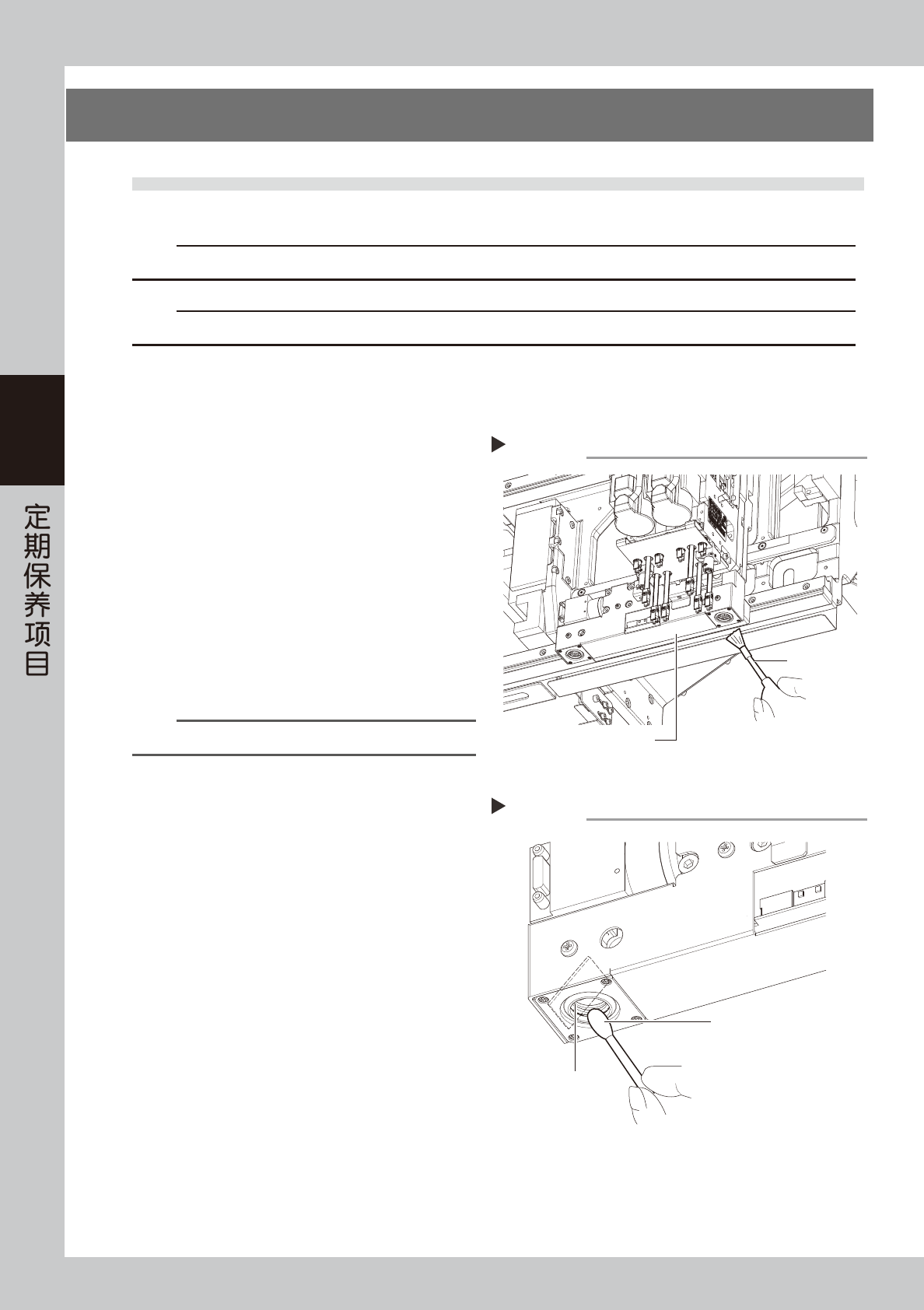

4.1.1 基准标记识别相机
基准标记识别相机，安装在贴装头部。下面，介绍清洁基准标记识别相机照明装置的方法。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮，打开贴片机的安全机盖。
3. 将料车从贴片机上卸下。
4. 将贴装头单元移到便于清洁照明装置的位置。
2
清洁照明部。
用气吹毛刷清除照明部的尘屑。
3
清洁反光板。
如右图所示，用浸有少量镜头清洁剂的棉棒擦拭反
光板。
参考
气吹毛刷与镜头清洁剂为选购件。
基准标记识别相机
照明装置
用光学仪器专用软刷清除尘屑
Step 2
气吹毛刷
55349-N9-00
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
55350-N9-00
3-47
3

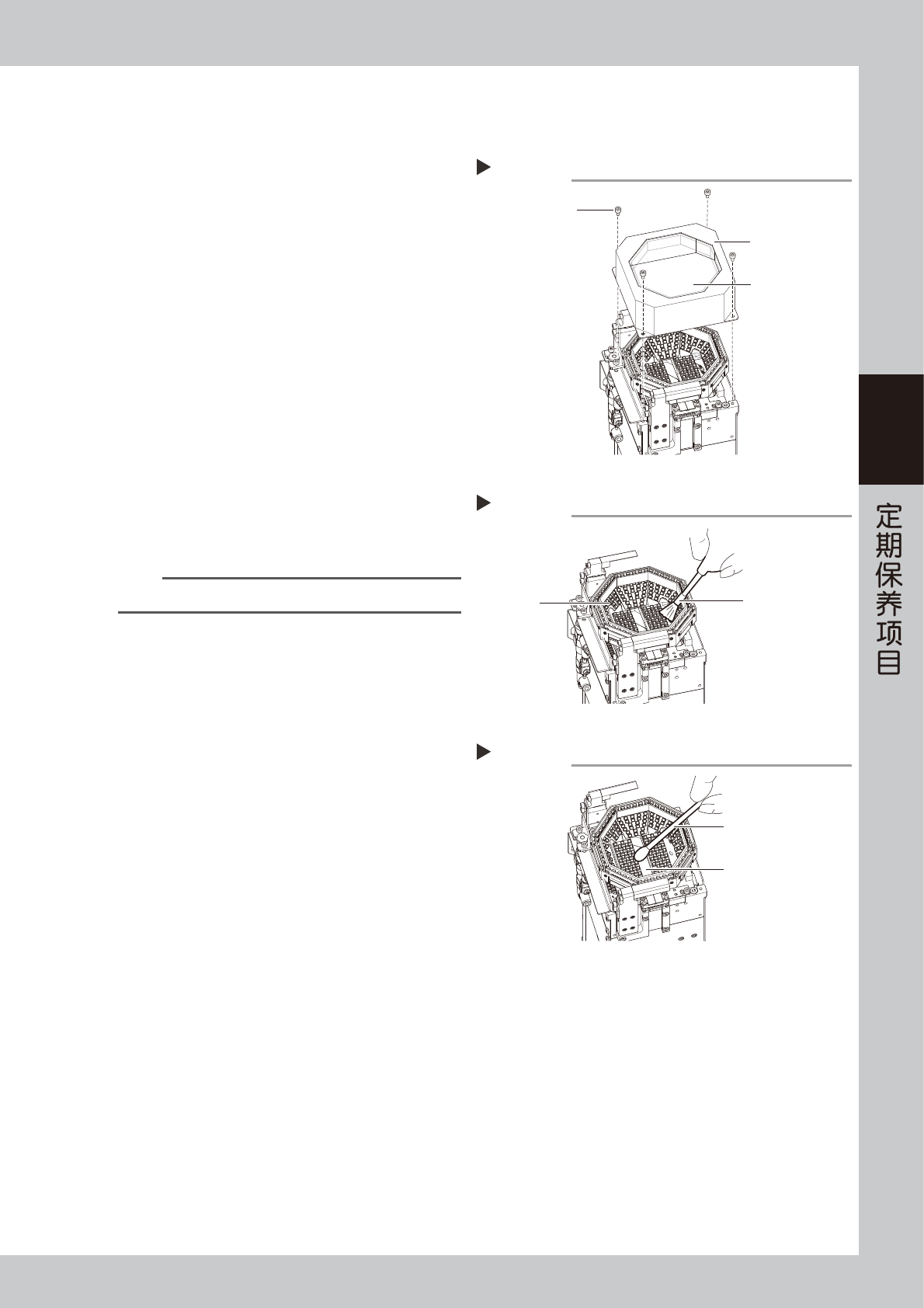

4.1.2 多视觉相机
下面，介绍清洁多视觉相机照明装置的方法。
1
e
进行作业前的准备。
1. 按急停按钮，打开贴片机的安全机盖。
2. 将料车从贴片机上卸下。
2
拆卸照明保护盖。
用内六角扳手 (2.5) 拆下 4 处固定螺栓之后，取下
照明保护盖。
3
用无尘擦拭纸或擦镜纸擦拭透明玻璃部。
用浸有数滴镜头清洁剂的无尘擦拭纸或擦镜纸擦拭
照明保护盖透明玻璃部的内外两面。
4
清洁照明。
用气吹毛刷清除照明部的尘屑。
5
清洁半透明反光镜。
用浸有少量镜头清洁剂的棉棒清洁半透明反光镜。
6
将照明保护盖装回原位。
将照明保护盖装回原位，拧紧 4 处固定螺栓。
参考
气吹毛刷与镜头清洁剂、擦镜纸为选购件。
拆卸照明保护盖
Step 2
照明保护盖
透明玻璃部
固定螺栓
55351-N9-00
清洁照明
Step 4
照明
气吹毛刷
55352-N9-00
清洁半透明反光镜
Step 5
半透明反光镜
浸有镜头清洁剂的棉棒
55353-N9-00
3-48
3
4.1.3 侧面视觉相机
装配 MU 贴装头、FL 贴装头的贴片机，其多视觉相机上装有侧面视觉相机。
下面，介绍清洁侧面视觉相机照明装置 ( 与多视觉相机为一体的侧面视觉相机型 ) 的方法。
1
e
进行作业前的准备。
1. 按急停按钮，打开贴片机的安全机盖。
2. 将料车从贴片机上卸下。
3. 切断贴片机的气源。
2
清洁两侧的反光镜。
提起照明的升降部之后，用浸有少量镜头清洁剂的
无尘擦拭纸或棉棒擦拭反光镜。
3
清洁照明部。
用浸有少量镜头清洁剂的棉棒擦拭右图所示照明
部。
4
清洁相机部。
用浸有少量镜头清洁剂的棉棒擦拭右图所示相机
部。
参考
镜头清洁剂为选购件。
清洁反光镜
Step 2
向上提起此处
浸有镜头清洁剂的
棉棒
55354-N9-00
清洁照明部
Step 3
向上提起此处
浸有镜头清洁剂的
棉棒
55355-N9-00
清洁相机部
Step 4
擦拭此处(上侧)
相机
浸有镜头清洁剂的
棉棒
55356-N9-00
