YSM40R_Mainte_C.pdf - 第165页

5-1 5  1. 加油前的准备 1.1 润滑油加润滑油时，请务必使用如下表所示 YAMAHA 指定的润滑油。 c 注意使用非指定的润滑油，可能会损坏贴片机。加油位置导轨滚珠丝杆备注贴片机 X 轴 NSL 润滑油 NSL 润滑油 Y 轴 NSL 润滑油－ Y 轴只有导轨，没有滚珠丝杆 W 轴 NSL 润滑油 NSL 润滑油六角轴也使用 NSL 润滑油 PU 轴－ NSL 润滑油一次性换料车料车两侧 NSL …

第 5 章加油位置一览

 1. 加油前的准备 5-1

1.1 润滑油 5-1

1.2 润滑油枪 5-2

 2. 加油位置与加油频率 ( 贴片机主体 ) 5-3

2.1 X 轴 5-3

2.1.1 4 梁机型  5-3

2.1.2 2 梁机型  5-4

2.2 Y 轴 5-5

2.2.1 4 梁机型  5-5

2.2.2 2 梁机型  5-6

2.3 W 轴 5-7

2.4 PU 轴 5-8

2.5 贴装头部 5-9

2.5.1 MU 贴装头单元 5-9

2.5.2 RS 贴装头单元 5-10

2.5.3 FL 贴装头单元 5-11

 3. 加油位置与加油频率 ( 一次性换料车 ) 5-12

3.1 一次性换料车 5-12

 4. 加油位置与加油频率 (cATS) 5-13

4.1 AZ 轴 5-13

4.2 AH 轴 5-14

4.3 吸附台、其它 5-15

4.4 cATS 两侧 5-16

5-1

 1.加油前的准备

1.1 润滑油

加润滑油时，请务必使用如下表所示 YAMAHA 指定的润滑油。

注意

使用非指定的润滑油，可能会损坏贴片机。

加油位置导轨滚珠丝杆备注

贴片机

轴 NSL 润滑油 NSL 润滑油

轴 NSL 润滑油－ Y 轴只有导轨，没有滚珠丝杆

轴 NSL 润滑油 NSL 润滑油六角轴也使用 NSL 润滑油

轴－ NSL 润滑油

一次性

换料车

料车两侧 NSL 润滑油 ( 凸轮从动轴承 )

导槽盖板锁杆部 NSL 润滑油（锁杆部、定位部）

cATS

AZ 轴 NSL 润滑油 NSL 润滑油

AH 轴 NSL 润滑油 NSL 润滑油 ( 滚珠导杆 ) 齿条部也使用 NSL 润滑油

吸附台 NSL 润滑油－

上下导板 NSL 润滑油－

载料箱轴－ NSL 润滑油 ( 滚珠导杆 )

料车两侧 NSL 润滑油 ( 凸轮从动轴承 )

■ 各类型贴装头部

加油位置适用的润滑油

MU 花键轴 NSL 润滑油

剪式齿轮 LG2 润滑油

机械阀机械阀专用润滑脂

吸嘴轴前端部吸嘴轴前端部专用润滑脂

吸嘴轴上部吸嘴轴上部专用润滑油

FL 滚珠丝杆、花键轴、剪式齿轮 NSL 润滑油

5-2

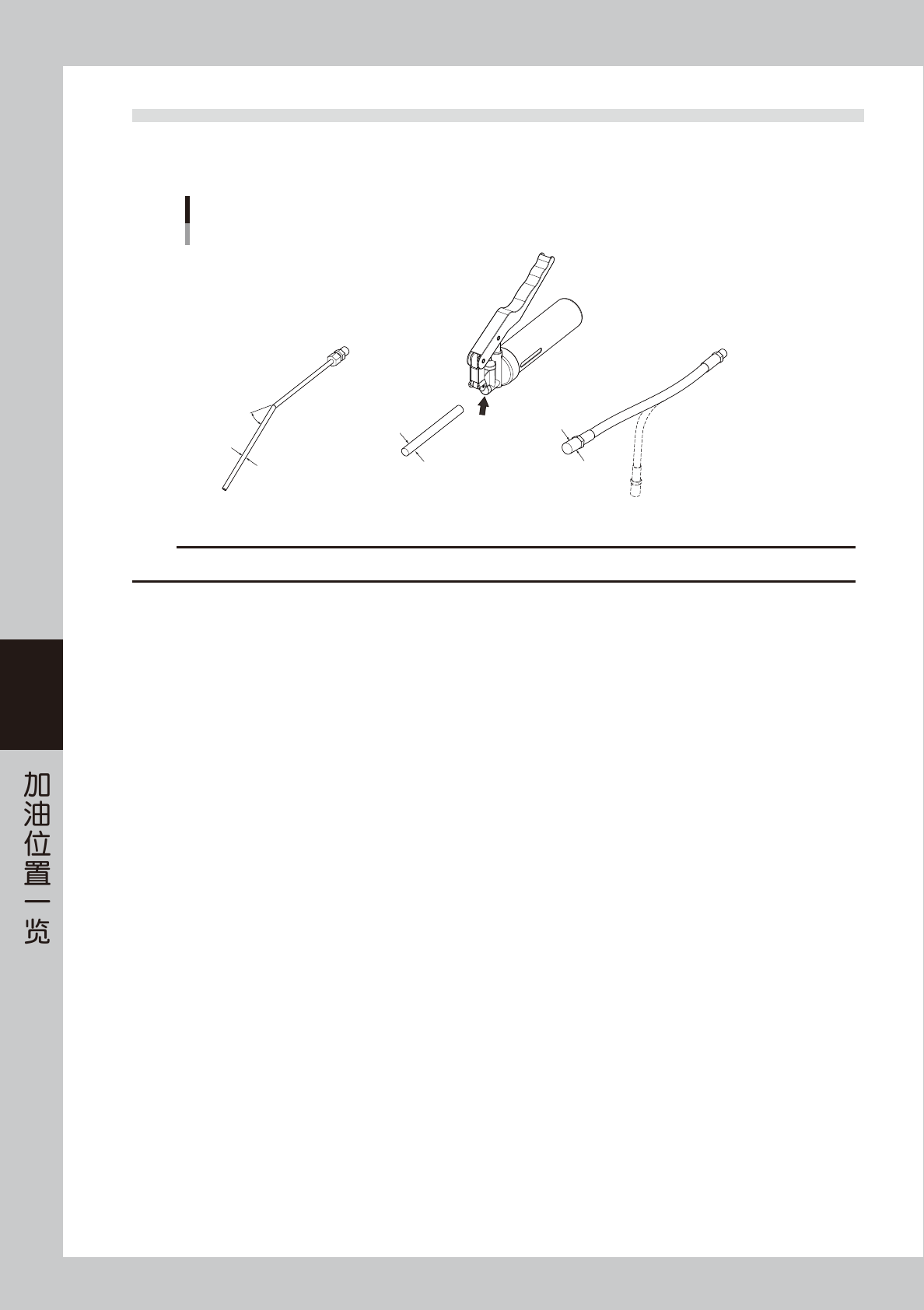

1.2 润滑油枪

加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适用的枪嘴。本机使用润滑油枪添加的润滑油只

有 NSL 润滑油。

润滑油枪

30°弯折型枪嘴

标准枪嘴

将枪嘴插入此处

软管型枪嘴

30°

前端部外径 φ14前端部外径 φ10前端部外径 φ5

55500-N9-00

注意
