ValveMate 7140コントローラー
10
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
仕様
注： 仕様と技術的詳細は予告なく変更する場合があります。
項目 仕様
本体寸法 20.0
W x 14.2D x 6.8H （7.9W x 5.6D x 2.7H"）
重量 1.75 kg （3.88 oz）
サイクルレ ート 400回/分
時間範囲 0.001–99.9 s
入力AC（電源アダプター） DC24V （+/-5%）、最大0.63A
電気入力コネクター Switchcraft L722RAあるいは同等のもの （固定タイプ）
電源アダプター
入力：AC100–240DV（+/-10％） 50/60Hz
出力：DV24V （+/-5%） 0.63A, Switchcraft S761K固定タイプDC
プラグあるいは同等のもの、壁取付型、変更可能ACプラグ
フィードバックル ープ 5–24VDC信号、100mA（最大)
サイクル 始 動 DC5–24V シグナル, フットペダルまたは閉接点起動
入力エアー圧 0.55–0.7 MPa （80–100 psi）
エアー消費量 5.1m
3
/Hr （最大400回/分時）
使用環境条件
温度： 5〜45℃ （41°〜113°F）
湿度： 相対湿度 30℃時85%、45℃時40%（結露なきこと）
標高： 海抜2000m （6,562フィート）
製品分類
設置カテゴリー II
汚染度 2
認証 CE, TÜV, RoHS, WEEE, China RoHS
ValveMate 7140コントローラー
11
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
仕様（続き）
RoHS标准相关声明标准相关声明（中国RoHS有害物質宣言）
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
X 0 0 0 0 0
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量未満
であることを意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量以上
であることを意 味します。
WEEE指令
本装置はWEEE指令2012/19/EUの下、欧州連合の規制の対象となります。本装置の適切な廃棄方法について
は、www.nordsonefd.com/WEEE を 参 照 し て く だ さ い 。
ValveMate 7140コントローラー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

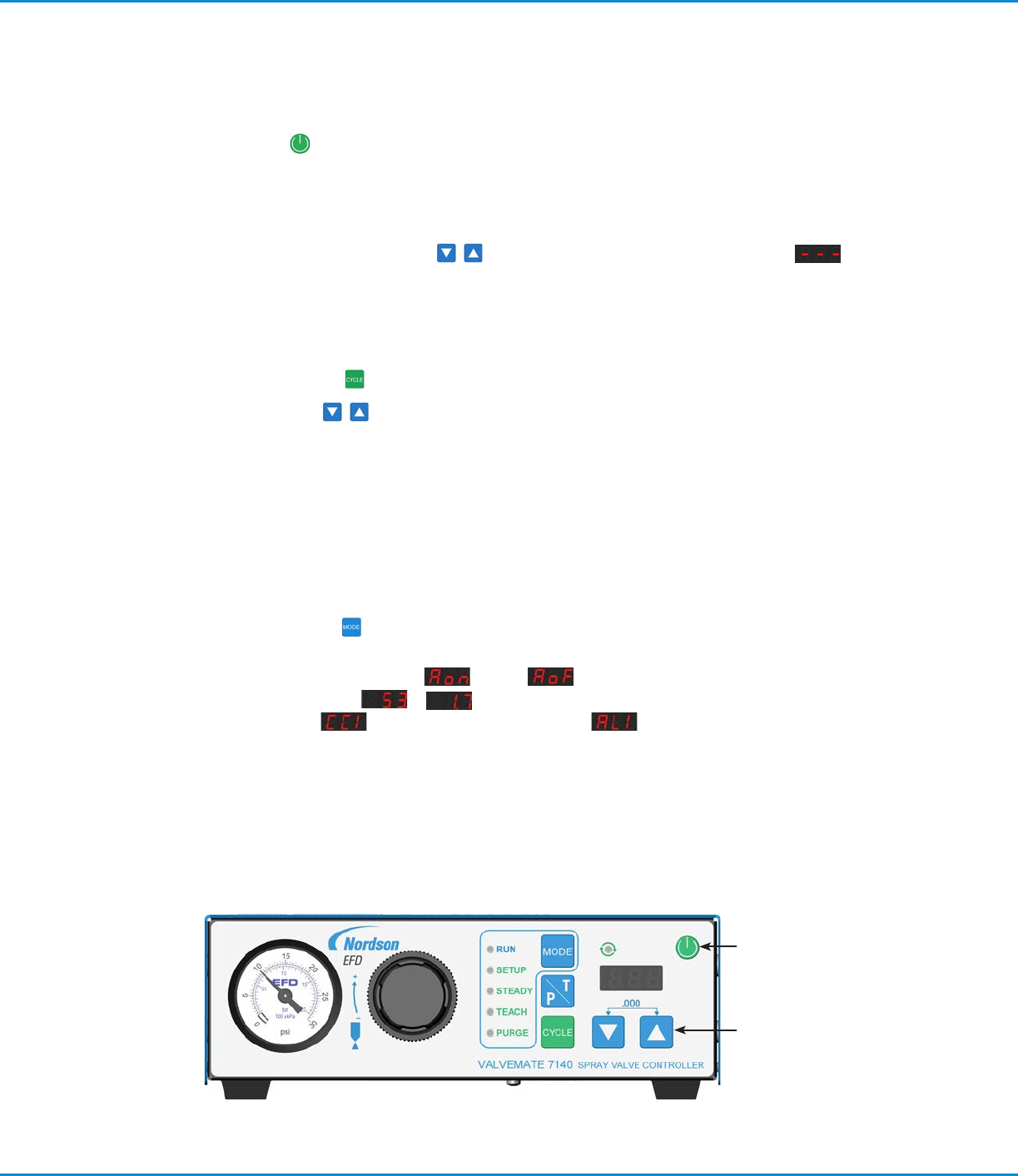

各機能部品
前面パネルボタン/操作モード
POWER ボタン を押すと、電源のオンとオフが切り替わります。
注： ValveMate 7140は、電源を入れると常にRUNモードになります。
RUN 外部起動入力を有効にします。サイクルボタンは無効になります。
SETUP 吐出時間の設定、試験、および調整を行ないます。
STEADY タイマーが無効になります。 上下ボタンを押して、TIMEまたはSTEADY 操作を
選択します。
TEACH 液剤充填や、その他の時間のかかるサイクルアプリケーションの時間設定やティーチングを簡
単に行なうことができます。
PURGE パージを行ないます。
CYCLE CYCLEボタン を押すと、選択されているMODEに従って、異なる結果を示します。
TIME SET 上下ボタン を押すと、バルブの開放時間を増減します。SETUPモードあるいはTEACH
モードで、上 下ボタンを同時に押すと時 間が0にリセットされます。上 下ボタン
は、SETUP、TEACH、RUNモードで使用できます。
ALARMS １． 圧力低下アラーム： バルブ駆動に十分な圧力がかかっているか確認できます。無効にする
ことも可 能 です。
２． CC INT（コンタクトクロージャ起動）： 外部アラームアプリケーション用にCC INTのオプ
ションをご 使 用ください 。
使用例： 液剤タンク残量スイッチ、作業員の安全インターロック等。アラームの状態は吐出開始
直前に判断されます（60psi未満のエアー圧と、CCINITのオープン）。
MODE MODEボタン を押すことにより、各モードを順次切り替えます。
拡張ユーザー設定機能
– 圧力低下アラーム： ON / OFF
– 圧力単位： Psi / Bar
– CC INIT ： アラーム起動のために有効化
– Nozzle air delay
POWER
TIME SET
