ValveMate 7140コントローラー
23
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設定方法
RUNモードでバルブ運転中に調整をするには
ステップ 1 CYCLEボタン を押すとLED表示が点滅し、時間調整が可能になります。
ステップ 2 または ボタンを押して、バルブの開放時間を調整します。
ステップ 3 CYCLEボタン を押すと、LED表示の点滅が止まります。
コントローラーをSTEADYモードに設定するには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 または ボタンを押して、TIMEまたはSTEADY吐出のいずれかを選択します。
ステップ 3 が表示されたら、モードボタンを押してRUNモードにします。
TEACHモードを使用するには
ステップ 1 MODEボタン TEACHモードを使用するには。
ステップ 2 CYCLEボタン を押し続けるか、TEACHモードでフットペダルを押すと、TEACH機能が開始
される前にLED表示が点滅します。
ステップ 3 CYCLEボタン 、あるいは、フットペダルを押し続けて、吐出時間を増加させます。
ステップ 4 プログラムされたパルス時間の微調整は または ボタンを押します。
ステップ 5 ボタンを同時に押すと、時間が0にリセットされ、TEACHモードが再開します。
パージするには
MODEボタン を押して、PURGEになるまでスクロールさせます。
霧化エアーを使わずにパージするには：
ステップ 1 または ボ タ ン を 押 し て 、 を表示します。
ステップ 2 CYCLEボタン を押すかフットペダルを押して、パージを行ないます。
霧化エアーを使ってパージするには：
ステップ 1 バルブ起動/霧化エアーパージ両方を行なうために、 または ボタンを押して、表示を
に切り替えます。
ステップ 2 CYCLEボタン 、あるいはフットペダルを押して、バルブのパージを行ないます。
ValveMate 7140コントローラー
24
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
霧化エアーの停止遅延時間を調整するには
出荷時のデフォルト値では、霧化エアーの停止遅延時間は、0.24秒に設定されています。設定可能範囲は0.000
〜9.99秒です。変更方法は下記の通りです。
ステップ 1 MODEボタン を押して、SETUPになるまでスクロールさせます。
ステップ 2 ボタンを3秒間押し続けると、時間表示が点滅し、霧化エアーの停止遅延時間を設定できます。
点滅表示が霧化エアー遅延時間を表し、吐出時間（点灯表示）との区別が可能です。
ステップ 3 または ボタンを押して、時間を増減します。上下ボタンを同時に押すと時間が0にリセット
されます。
ステップ 4 ボタンを押して、TIME/SETUPモードに戻ります。
圧力低下アラームを有効/無効にするには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 Aon またはAof が表示されるまで、 ボタンを押し続けます。
ステップ 3 または ボタンを押して、アラームオン またはアラームオフ のいずれかを選
択します。
ステップ 4 MODEボタン を押すと設定を終了します。
圧力の単位表示のpsiあるいはbarを選択するには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 Aon またはAof が表示されるまで、 ボタンを押し続けます。
ステップ 3 ボタンを1度押します。
ステップ 4 または ボタンを押して、barまたはpsiのいずれかを選択します。
psi表示： 0.0〜101.0
bar表示： 0.0〜7.0
ステップ 5 MODEボタン を押すと設定を終了します。
設定方法（続き）
ValveMate 7140コントローラー
25
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設定方法（続き）

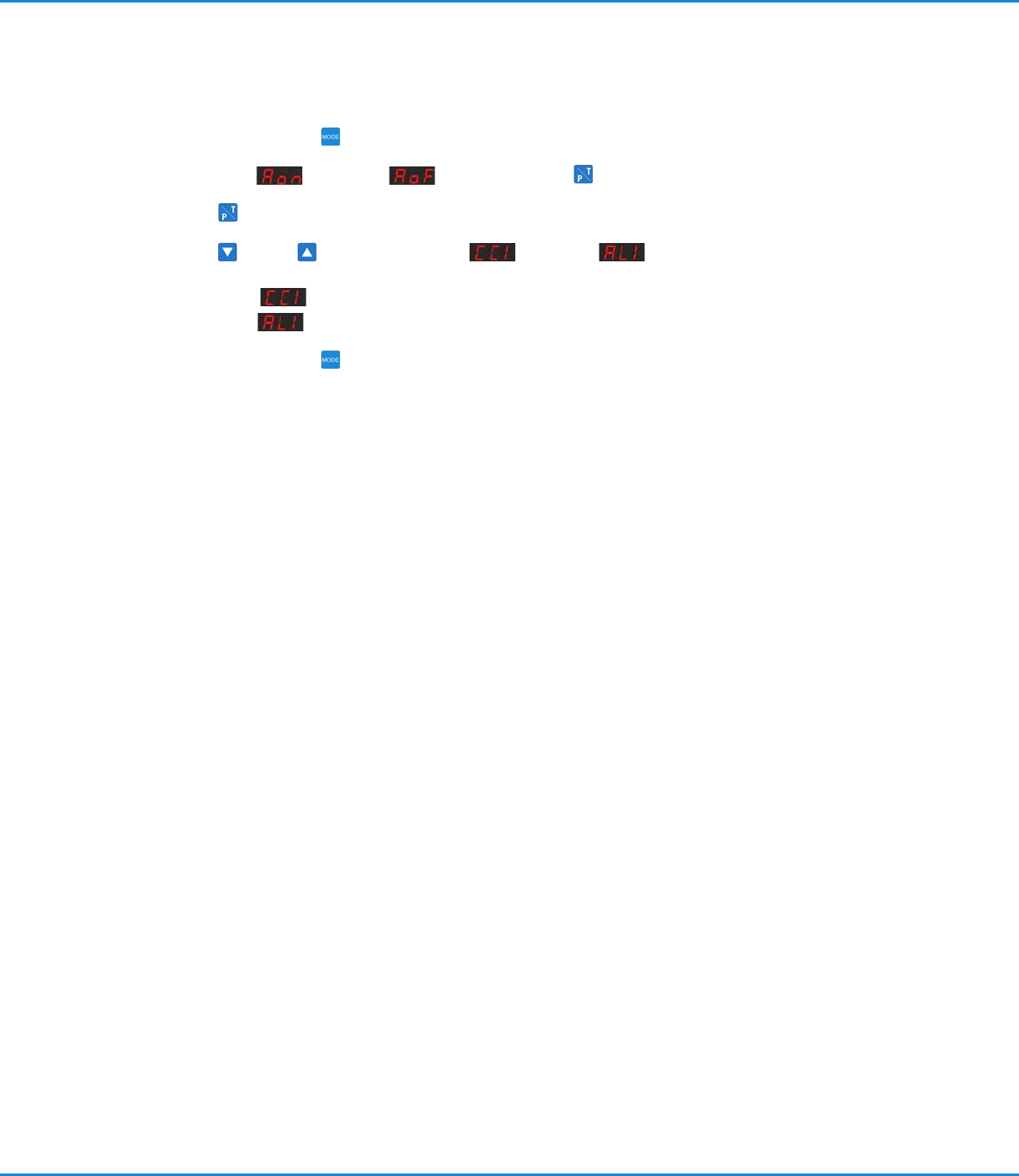

CCINITI/Oを外部アラーム入力として有効/無効にするには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 Aon またはAof が表示されるまで、 ボタンを押し続けます。
ステップ 3 ボタンを2回押します。
ステップ 4 または ボタンを押して、CCI またはALI 。
の い ず れ か を 選 択 し ま す：
C C I： 閉接点起動入力
A L I： 外部アラーム入力
ステップ 5 MODEボタン を押すと設定を終了します。
