ValveMate 7140コントローラー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

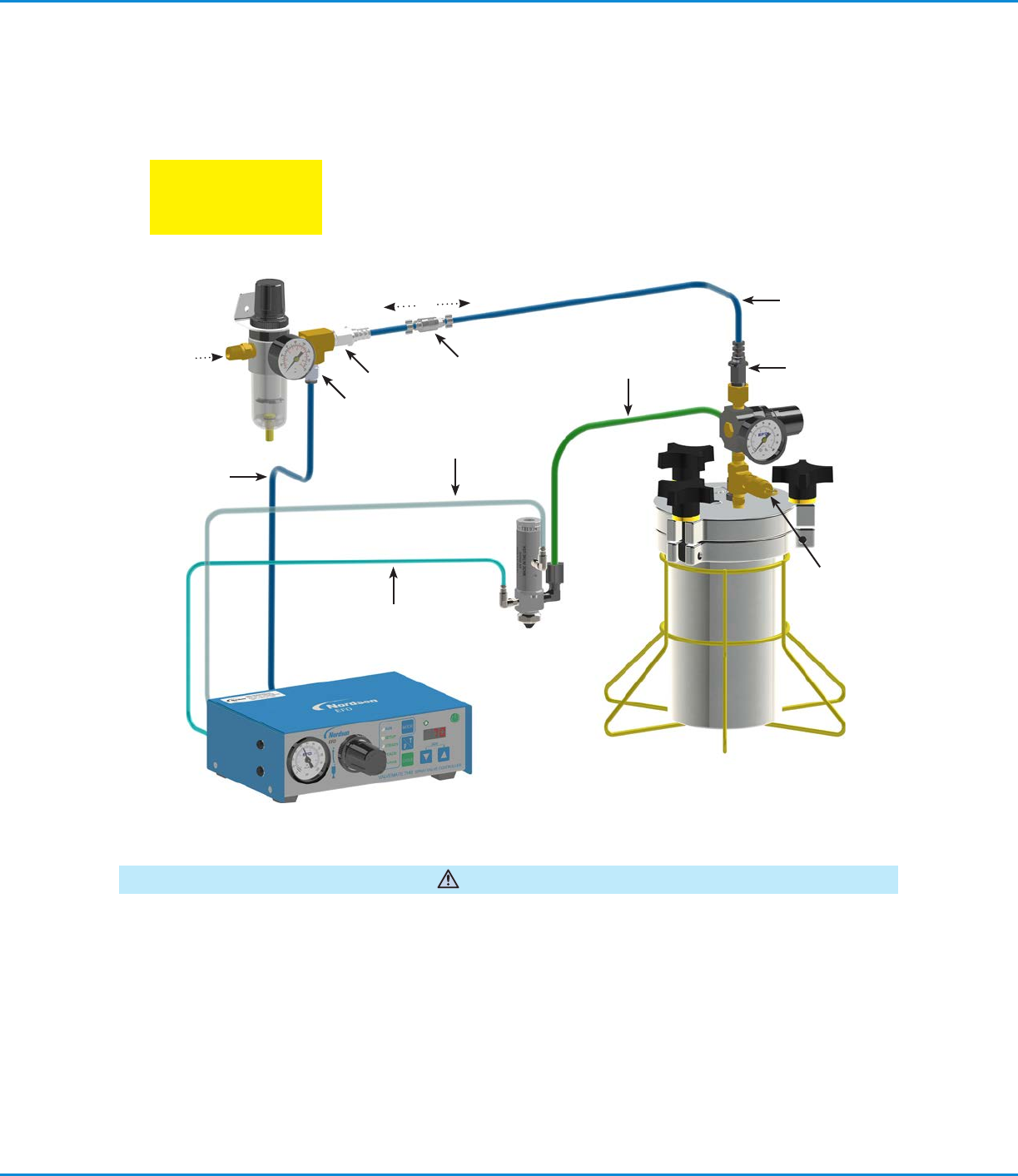

一般的な接続例
EFDのバルブには取扱説明書が付属しています。説明書にはバルブ操作説明の他、タンクとバルブの設定方法が
説明されています。
タンクを開ける際は、必ず圧力を開放してから行なってください。まずエアー供給チューブにあるシャットオフバル
ブをスライドさせます。もしノードソンEFD製タンクを使用している場合は、リリーフバルブも開放してください。タ
ンクを開ける前に、圧力ゲージが0になっていることを確認してください。
全てのノードソンEFDのタンクは、独自のネジ設計を採用し、キャップを取外す際にエアー圧力開放を安全確実
に行 なうことができます。
注意
5ミクロン
フィルターレギュ
レーター
T字継手
排気用
加圧用
供給エアー
0.48 MPa
（70 psi）
白クイックコネクト
黒 クイックコネクト
リリーフバ
ルブ
スプレーバルブ
エアレギュレーター 付
加圧タンク
ValveMate 7140コントローラー
フレキシブルエアチ
ューブ
シャットオフバ ルブ
液送チューブ
定量エアー
霧化エアー
駆動エアー
注： オイルフリーの清潔
で乾燥し、フィルタリン
グされたエアーのみ使用
のこと。
ValveMate 7140コントローラー
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
2.523in
6.41cm
7.898in
20.06cm
8.085in
20.54cm
8.911in
22.63cm
.881in
2.24cm
1.000in
2.54cm
2.710in
6.88cm
4X Ø
13/64"
5.16mm
4X R
.094in
0.24cm
パネルの裁断寸法
20.06 cm
(7.898")
4 x R0.24 cm
(0.94")
4 x ∅ 5.16 mm
(13/64")
6.41 cm
(2.523")
22.63 cm
(8.911")
20.54 cm
(8.085")
2.24 cm
(0.881")
6.88 cm
(2.710")
2.54 cm
(1.000")
パネル取付キット（オプション品）
パネルの取付には、オプション品のパネル取付ブラケットキットをご利用ください
（パーツ番号#7026544）
ValveMate7140の取付
ValveMate 7140は、ブラケットをネジ止めして、平らな面の上部、あるいは下部に取付けることが可能です。
付属のユニバーサル取付ブラケットを使用し、コントローラーをキャビネットの上部あるいは、下部に取付けます。
ブラケットを使用することにより、コントローラーを30°傾けて固定することができます。作業台の下に取付ける際
は 、ネ ジ 、ナ ッ ト 、ボ ル ト 等 を 使 用 し て し っ か り と 固 定 し て く だ さ い 。
ValveMate 7140コントローラー
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
外部電源アダプター
ValveMate 7140には、固定用リングコネクター付のユニバーサルDC24V外付電源が付属しています。適切な
位置を選んで、適切な入力電圧と接続してください。
