ValveMate 7140コントローラー
19
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

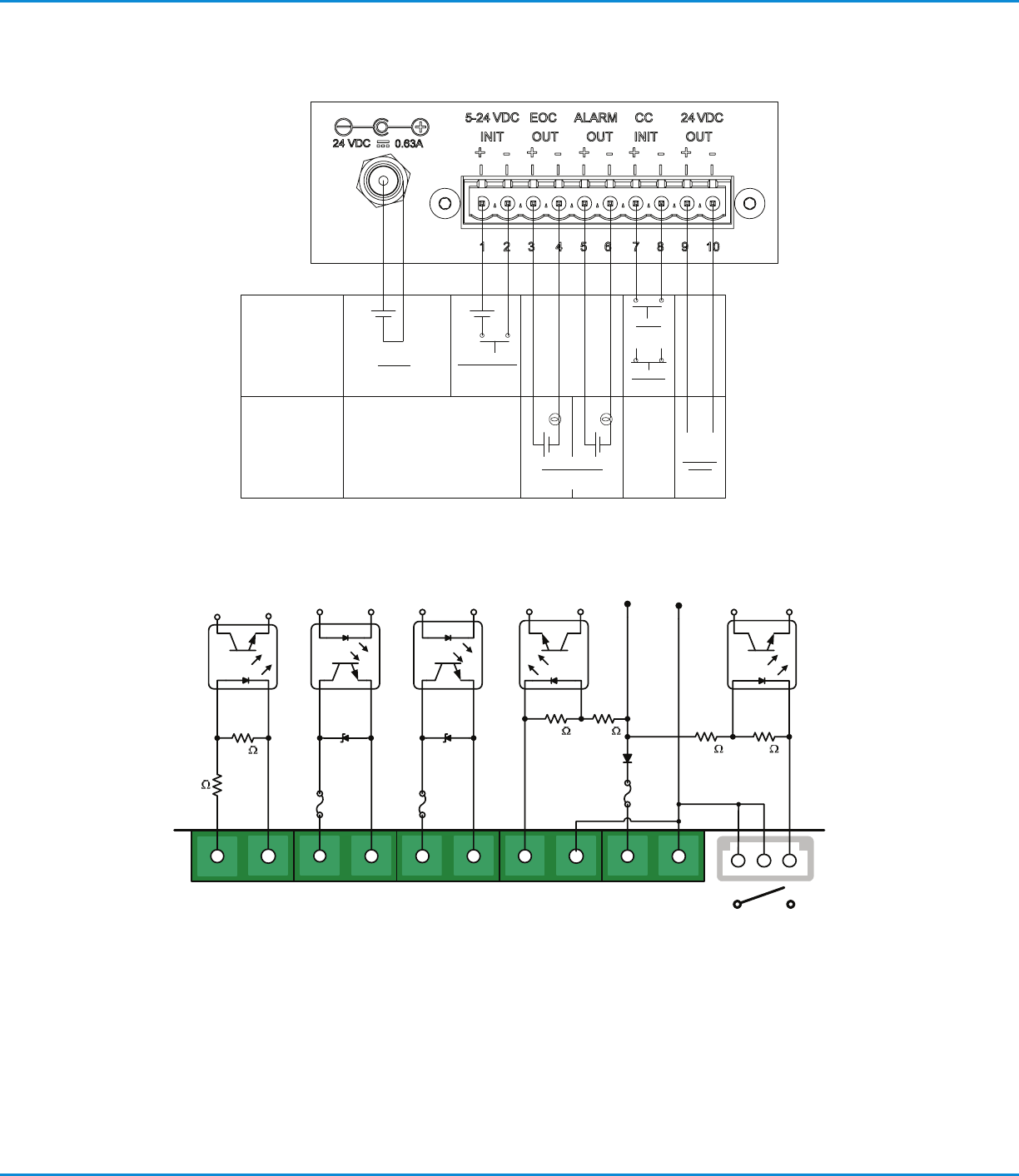

I/O接続図
VOLTAGE INITIATE
5-24 VDC
3 mA AT 5VDC
19 mA AT 24 VDC
POWER IN
24 VDC
0.63 A MAX.
INPUTS
OUTPUTS
++
SWITCH CLOSURES
24 VDC MAX.
100 mA MAX.
++
CC INIT
NO SWITCH
19 mA MAX.
or
COURTESY
SUPPLY
24 VDC
200 mA MAX.
+
-
ALARM IN
NC SWITCH
19 mA MAX.
+24VDC COM
5601.2K
200 mA
100 mA
ALARM
OUT
CC
INIT
24 VDC
OUT
EOC
OUT
5–24 VDC
INIT
+-+-+-+-+-
100 mA
1.2K560
560
1.2K
12345678 9 10
I/O外部配線図
I/O電気回路図
入力
出力
ValveMate 7140コントローラー
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
エアー配管接続
エアー入力接続
まず、ValveMateを供給エアーに接続します。このとき、同梱の5ミクロンフィルターレギュレーター
（#7002002）を供給エアー口に取り付けてください。
フィルターレギュレーターのエアー出口に、プッシュイン継手付きのT字エアー継手（#7016230）を取り付けま
す。外径6mmのチューブをプッシュイン継手に接続し、チューブの反対側の端をValveMate7140のエアー入力
口
1
1 にしっかりと接続します。#7002002フィルターレギュレーターの圧力を、0.48Mpa （70psi）以上に
設定します。T 字エアー継手のクイックコネクターは、タンクのエアー圧力レギュレーターへのエアー供給に使用
します。この接 続は、後から行います。
エアー出力接続
バルブ駆動用エアーチューブ2本をそれぞれのプッシュイン継手に接続します。駆動エアー用の白いチューブは、
2
に 接 続 し 、霧 化 エ ア ー 用 の 黒 い チ ュ ー ブ は 、
3
に接続してください。
重 要： エアー出力継手には、安全停止バルブがついています。適正なエアー流量が得られるよう、チューブが継
手に確実に取り付けられていることをご確認ください。
1
2
3
ValveMate 7140コントローラー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
最 終チェックリスト
1. ValveMate 7140へのエアー圧が0.49Mpa（70psi）に設定されている。
1
2. 霧化エアー圧レギュレーターが0.07Mpa（10psi）に設定されている。
2
3. 起動用の結線とI/Oが正しく配線されている。
3
4. スプレーバルブとタンクが正しく接続されている。
4
5. スプレーバルブが設定され、スプレーバルブの取扱説明書に従って取り付けられている。
5
6. 電源をオンにした際、 インジケーターランプとLED表示が点灯する。
6
5
4
3
1
6
2
