ValveMate 7140コントローラー
25
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設定方法（続き）
CCINITI/Oを外部アラーム入力として有効/無効にするには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 Aon またはAof が表示されるまで、 ボタンを押し続けます。
ステップ 3 ボタンを2回押します。
ステップ 4 または ボタンを押して、CCI またはALI 。
の い ず れ か を 選 択 し ま す：
C C I： 閉接点起動入力
A L I： 外部アラーム入力
ステップ 5 MODEボタン を押すと設定を終了します。
ValveMate 7140コントローラー
26
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パーツ番号
パーツ番号 説明
7015341
ValveMate 7140スプレーバルブコントローラー, 0–2 bar（0–30 psi）ノズルはエアープレッ
シャーコントロール
7015429
ValveMate 7140スプレーバルブコントローラー, 0–7 bar（0–100 psi）ノズルはエアープレ
ッシャーコントロール

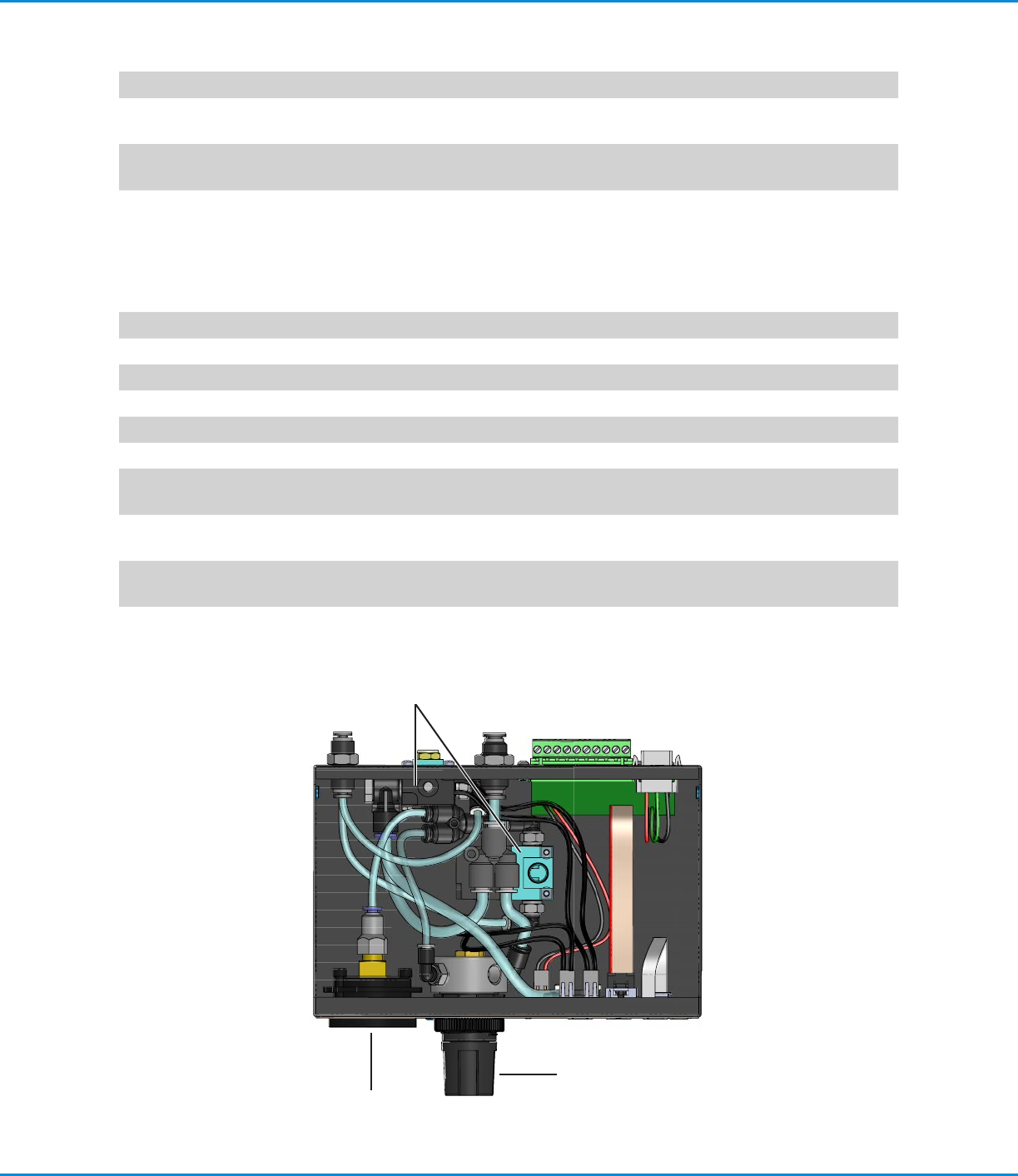

交換用部品
項目 パーツ番号 説明
1 7026520
バルブソレノイド DC24V 1.8W （コネクター付） キット
2 7016567 0–30PSI （0–0.2Mpa） ゲージ
3 7014866 0–100PSI （0–0.7Mpa） ゲージ
4 7026523 30PSIレギュレーター7140用
5 7026525 7140用精密レギュレーターキット 0–100PSI
（ここには示さ
れていません）
7026519 DC 外部電源キット 7100 / 7140
（ここには示さ
れていません）
7026543
DCケーブルアッセンブリ-2m-固定コネクターキット
（ここには示さ
れていません）
7026544 パネル取付キット 7100/7140用
4: 0–2 bar (0–30 psi)
5: 0–7 bar (0–100 psi)
2: 0–2 bar (0–30 psi)
3: 0–7 bar (0–100 psi)
1
ValveMate 7140コントローラー
27
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
トラブルシューティング
問題点 考えられる原因と解決策
LED表示のエア と圧力値 が交互に表示され、起動信
号が受けつけられない。
ValveMate 7100へのエアー圧が0.4Mpa（60 psi）
以下に下がっています。入力圧力を 0.48Mpa
（70 psi）まで上げて、MODEボタン を押してリセッ
トします。 問題が解決されない場合は、エアーシリン
ダーなどの装置が原因でValveMate 7140入力エア
ーチューブ内で圧力降下が起こっていないかご確認く
ださい。
起動信号に装置が反応しない。 装置がRUNモードになっていることをご確認くださ
い。エアー回路のレスポンスの遅延は、時間が0.01秒
以下に設定されているとバルブが開放されません。開
放時間を増加して下さい。あるいは、起動信号が少量
漏れている場合があります。信号は次の信号が起動す
る前に完全に切り替わる必要があります。
タイマーが動作不能である。 装置がSTEADYモードになっていないことをご確認く
ださい。
LED画面が点滅している
—
外 部アラームが 有 効になっており、回 路が 開になって
います。エラーの原因を確認してください。25ページの
「CC INIT I/Oを外部アラーム入力として有効/無効
に す る に は 」を ご 参 照 く だ さ い 。
