ValveMate 7140コントローラー
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

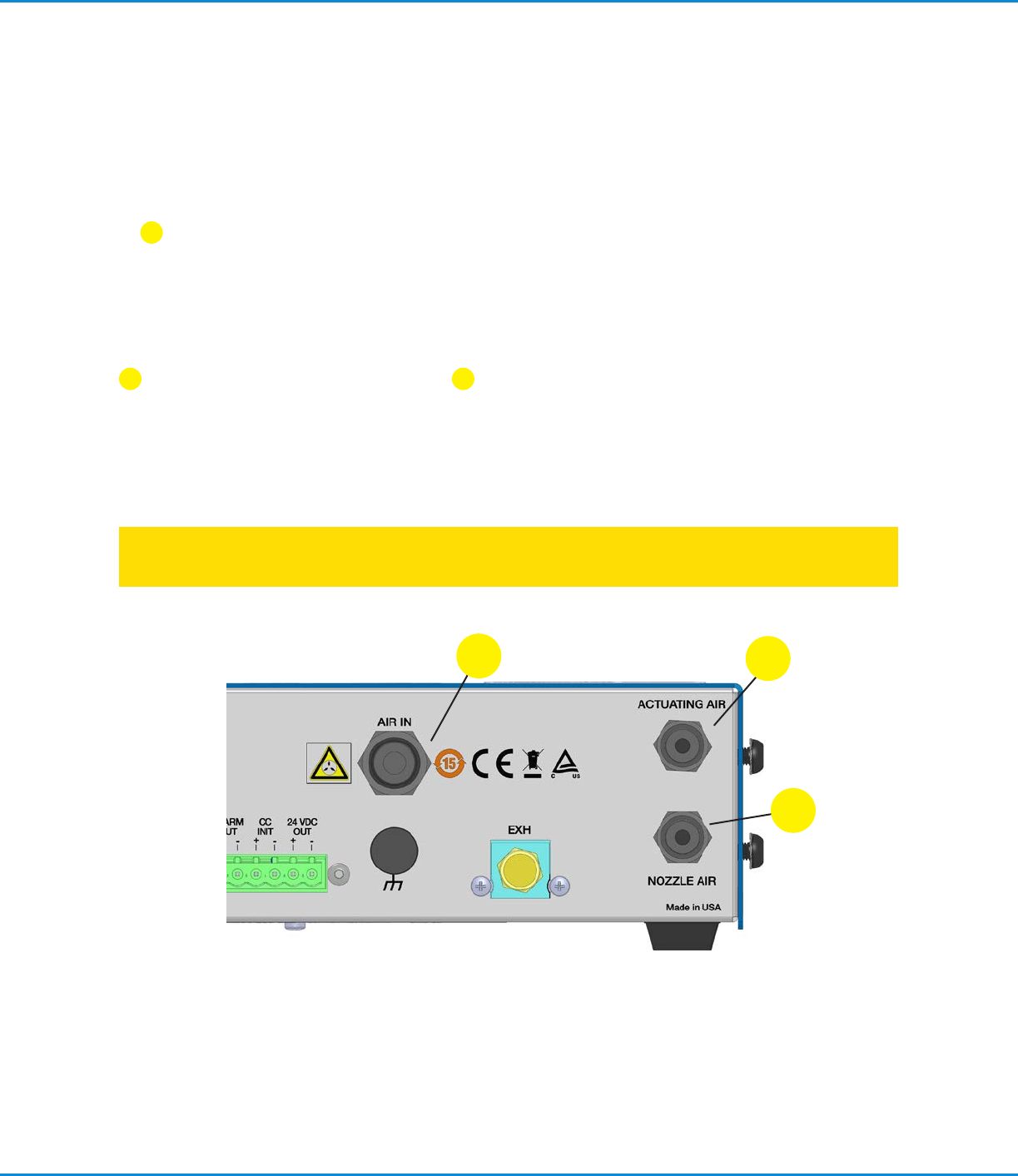

エアー配管接続
エアー入力接続
まず、ValveMateを供給エアーに接続します。このとき、同梱の5ミクロンフィルターレギュレーター
（#7002002）を供給エアー口に取り付けてください。
フィルターレギュレーターのエアー出口に、プッシュイン継手付きのT字エアー継手（#7016230）を取り付けま
す。外径6mmのチューブをプッシュイン継手に接続し、チューブの反対側の端をValveMate7140のエアー入力
口
1
1 にしっかりと接続します。#7002002フィルターレギュレーターの圧力を、0.48Mpa （70psi）以上に
設定します。T 字エアー継手のクイックコネクターは、タンクのエアー圧力レギュレーターへのエアー供給に使用
します。この接 続は、後から行います。
エアー出力接続
バルブ駆動用エアーチューブ2本をそれぞれのプッシュイン継手に接続します。駆動エアー用の白いチューブは、
2
に 接 続 し 、霧 化 エ ア ー 用 の 黒 い チ ュ ー ブ は 、
3
に接続してください。
重 要： エアー出力継手には、安全停止バルブがついています。適正なエアー流量が得られるよう、チューブが継
手に確実に取り付けられていることをご確認ください。
1
2
3
ValveMate 7140コントローラー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

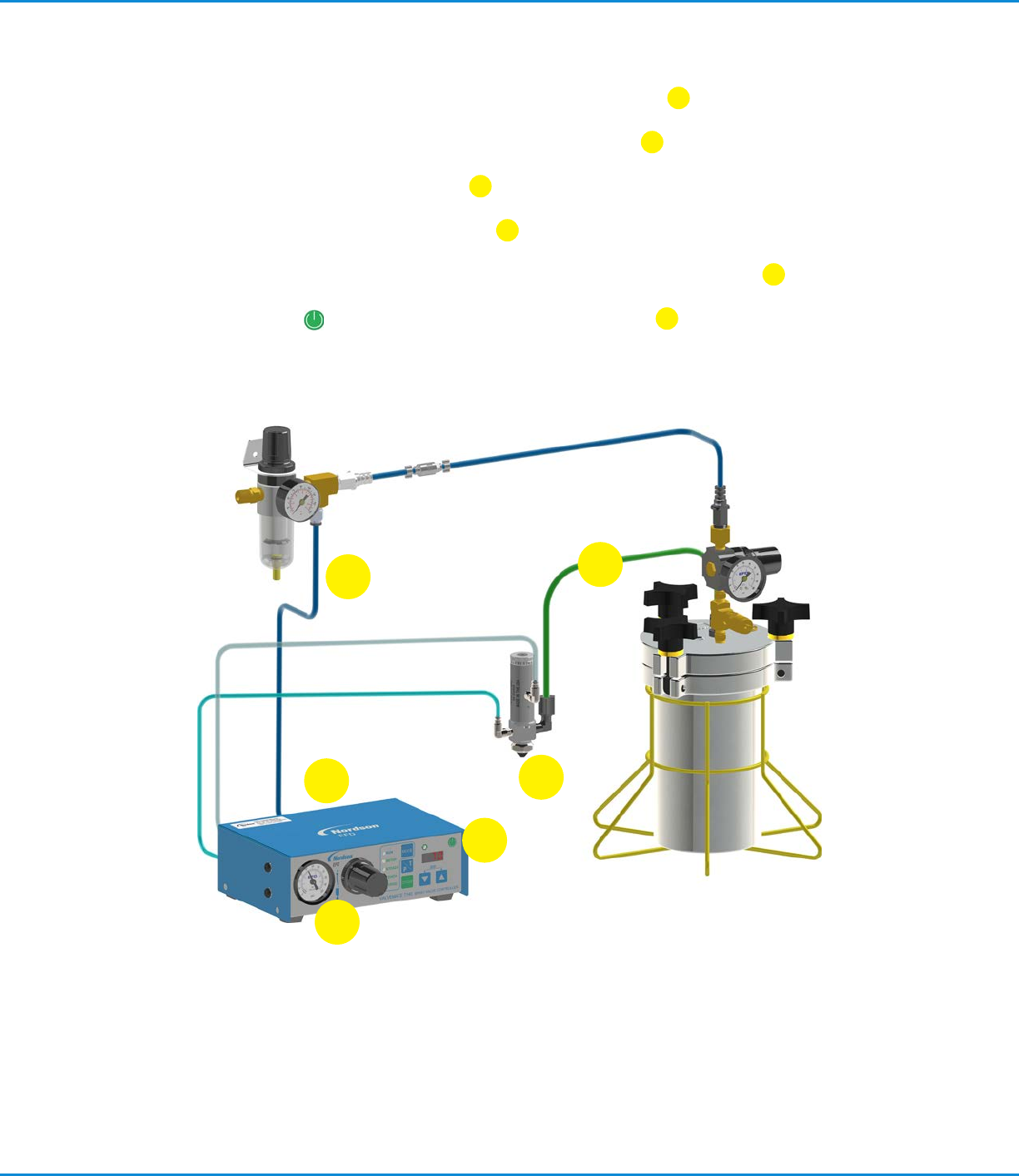

最 終チェックリスト
1. ValveMate 7140へのエアー圧が0.49Mpa（70psi）に設定されている。
1
2. 霧化エアー圧レギュレーターが0.07Mpa（10psi）に設定されている。
2
3. 起動用の結線とI/Oが正しく配線されている。
3
4. スプレーバルブとタンクが正しく接続されている。
4
5. スプレーバルブが設定され、スプレーバルブの取扱説明書に従って取り付けられている。
5
6. 電源をオンにした際、 インジケーターランプとLED表示が点灯する。
6
5
4
3
1
6
2
ValveMate 7140コントローラー
22
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

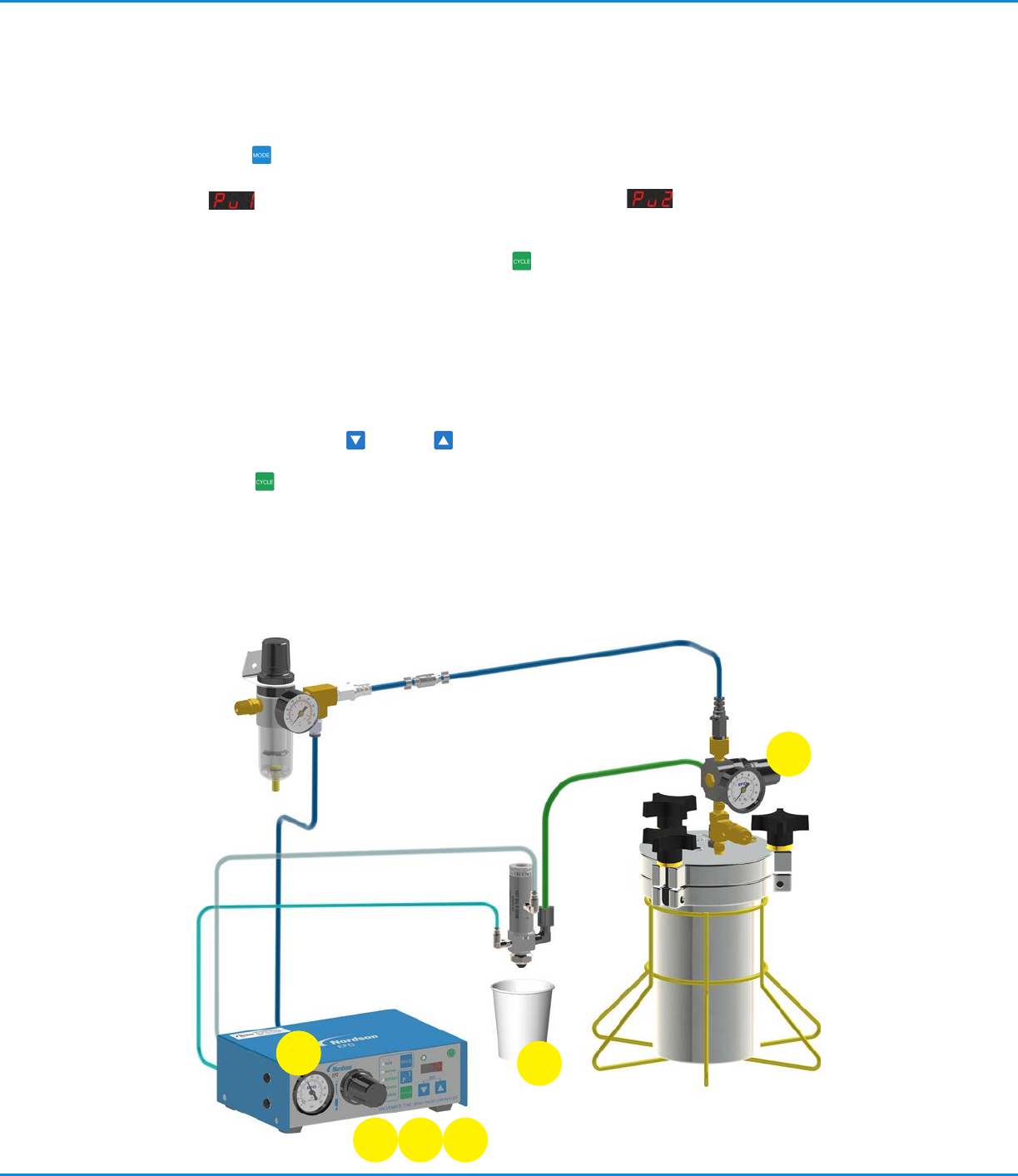

スプレーバルブのテスト
1. タンク圧を設定します。低粘度液剤の場合は、タンク圧を低く、高粘度液剤の場合は、タンク圧を高く設定し
てください 。
2. MODEボタン を使用し、コントローラーをPURGEモードにします。PURGEモードでは、23ページの「パ
ージするには」の項目にある方法により、駆動エアーを霧化エアーと関係なく、個別に選択することが可能で
す。Pu1
は、霧化エアーを使わずにパージを行ないます。Pu2 は 、霧 化 エ ア ー を 使 っ て パ ー ジ
を行ないます。
3. スプレーバルブの下に容器を置いて、CYCLEボタン を押してスプレーバルブを開放し、システムからエア
ーが出尽くすまで液剤を流し続けます。タンク圧、またはバルブストロークノブで、液剤の流量を調整します。
微細スプレーの調整は1秒に1 滴から始めるのが適当です。スプレー量を増やしたい場合には、1秒間の水
滴量を増やしていってください。流量の調整には、タンク圧とバルブのニードルストロークの組合せを利用し
てください 。
4. 霧化エアー圧レギュレーターを、0.07Mpa（10psi）に設定します。
5. 再度PURGEモードにし、スプレーバルブを起動し、スプレーの状態を確認します。MODEボタンを押し
て、SETUPモードにします。
ま た は 、 ボタンを使用し、スプレー時間を0.05秒に設定します。
6. CYCLEボタン を押して、スプレーサイクルを起動します。希望のスプレーサイズになるまで、吐出時間ま
たはタンク圧を増減して調整します。吐出サイズの主要調整要素はバルブの開放時間です。チューブの長さ
やそれぞれの部品の公差などの理由により、時間設定は、個々のバルブによって異なります。
7. 装置を起動すると、機械制御によりこれで起動の準備が整います。
1
2 5
3
4
6
