RL131 维修手册 3.2 连接电源 DA8MCC-11-020-A 0 3.2-1 3.2. 连接电源 DA8MCC-11-020-A0 该节介绍了机器电源线 的连接方式。 有关详情，请参阅个别 的手册中的接 线图。 3.2.1 概述 RG131 配置有降压变压器。 机器接线方式如下： 1) 主电源开关 ® 断路器 2) 断路器 ® 降压 变压器 3) 降压变压器 ® 后面的设备 降压变压器的电压是由 工厂按照用户 指定的数值进行配…
RL131
维修手册
3.1 安装概要
DA8MCC-11-010-A0
3.1-6
RL131
维修手册
3.2 连接电源
DA8MCC-11-020-A0
3.2-1

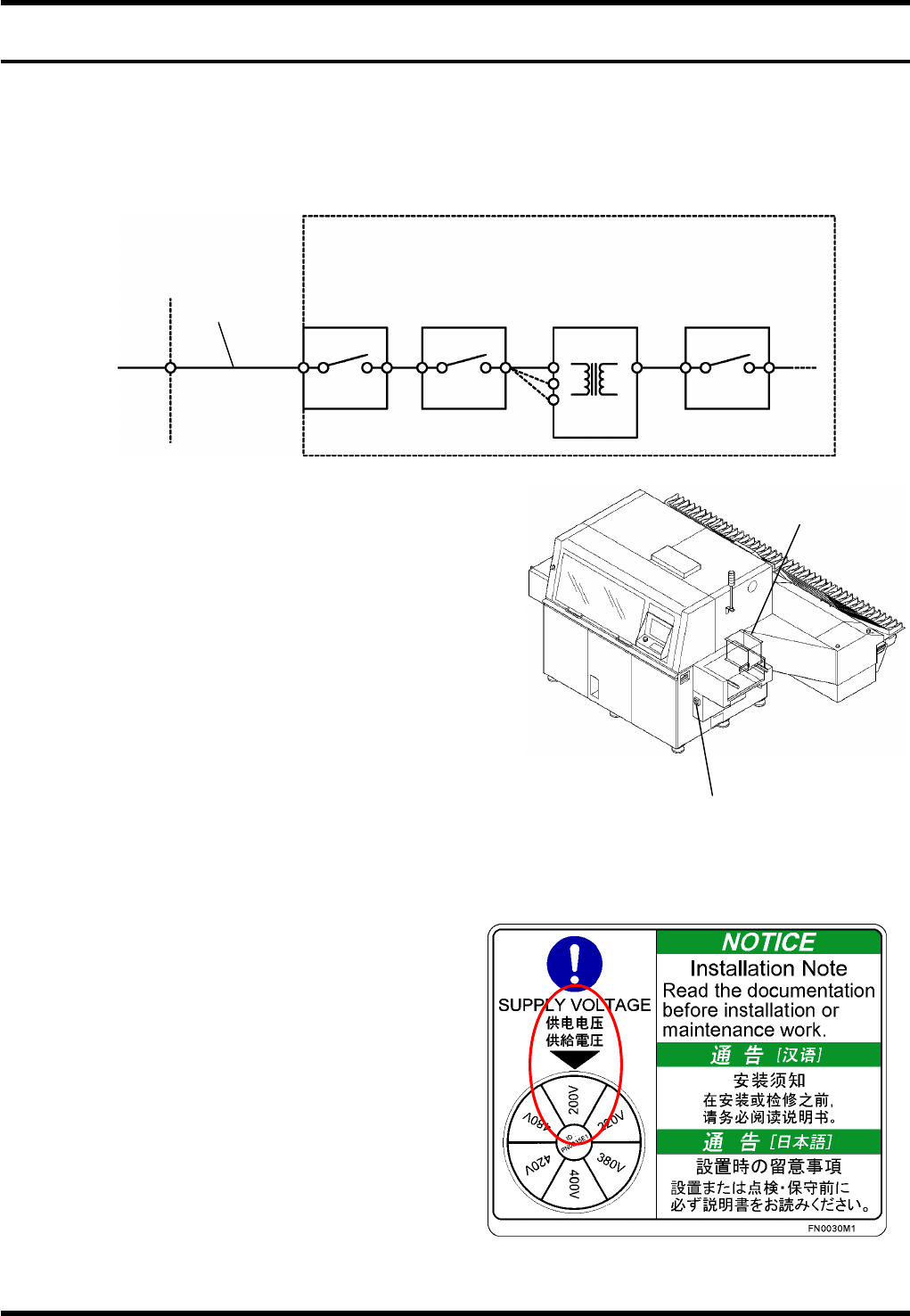

3.2. 连接电源
DA8MCC-11-020-A0
该节介绍了机器电源线的连接方式。
有关详情，请参阅个别的手册中的接线图。
3.2.1 概述
RG131 配置有降压变压器。
机器接线方式如下：
1) 主电源开关 ® 断路器
2) 断路器 ® 降压变压器
3) 降压变压器 ® 后面的设备
降压变压器的电压是由工厂按照用户指定的数值进行配置
的。
连接厂用电源（A）和主电源开关（B）。
该电缆由用户提供。
=注意=
如果由于机器的转移而厂用电源的电压发生变化，
则降压变压器(C)的电压设定值也需要改变。
厂用电源: 为降压变压器提供合适的过电流保护保险丝。
降压变压器:
可以转变到 480V、420V、400V、380V、220V
和 200V。
请根据供电电压，使表示供电电压的标签上的数
值对准▼标记。
（图中为举例：供电电压为 200V 时的显示方
法。）
在接地线的连接处，有 PE 的标志。
工厂电源
机器
主电源开关
断路器 降压变压器
断路器电路保护器
A
C
B
该电缆线由用户
提供。
D
主电源开关
降压变压器
RL131
维修手册
3.2 连接电源
DA8MCC-11-020-A0
3.2-2
3.2.2 连接厂用电源与主电源开关
准备
检查厂用电源电压是否降到降压变压器标签上显示的电压范围内。
建议使用 captyre 电缆(抗油性的)作为电源线。
为了用电缆密封固定电缆，可以使用外径为 18.5 到 20.5 mm 的电缆线。
对于接地线建议使用黄绿螺旋条纹线。
芯线尺寸应当与电源线相当。
使用 H 形的套管避免发生缆芯纠缠的麻烦。
推荐的接线端 导线尺寸
H6/20 Widemuler 制导线
AWG10 (6 mm
2
)
电缆封套
3-芯电缆和 1-芯接地电缆
L1
L2
L3
PE
电缆封套
4-芯电缆
L1
L2
L3
PE
