RL131 维修手册 4.2 气动控制 DA8MCC-14-030-A 0 4.2-1 4.2. 气动控制 DA8MCC-14-030-A0 4.2.1 气动控制机器配置图 1. 1. 岐管 NK-81221 2. 阀 AMC320-0 3B 3. 排气滤清器 AXT 752A-8-D 4. 岐管 NK-80590-2 5. 岐管 NK-81220 6. 油雾分离器 NK-81197 7. 电磁阀 VQZ1151-5L0 8. 调节器 …
RL131
维修手册
4.1 控制系统配置
DA8MCC-14-020-A0
4.1-26
I / O MAP OUTPUT
板_连接器
Address
No.
名称
bit
备考
Note
321
料架动作 73
0
322
料架动作 74
1
323
料架动作 75
2
324
料架动作 76
3
325
料架动作 77
4
326
料架动作 78
5
327
料架动作 79
6
#16_CN8 0424
328
料架动作 80
7
#22_CNMC3 329
真空泵 ON
0
#22_CNMC2 330
1
#22_内部
331
主电路 ON
2
#22_CNBK1 332
3
#22_CNBK2 333
4
#22_内部
334
安全继电器复原
5
#22_内部
335
电机 24V 电源 ON
6
#22_内部
05A0
336
瞬停检出复位
7
337
P 板供给 CYL (气缸) 信号
0
#22_CNXOUT
338
1
339
维护中 ON
2
340
未使用
3
341
未使用
4
#22_ －
342
未使用
5
#22_CNMC4
343
备用输出
6
#22_CNMC5
05A2
344
备用输出
7
353
用于直接开始监视器
0
354
用于直接开始监视器
1
355
用于直接开始监视器
2
356
用于直接开始监视器
3
357
用于直接开始监视器
4
358
用于直接开始监视器
5
359
用于直接开始监视器
6
#23_CN5 05E0
360
用于直接开始监视器
7
361
用于直接开始监视器
0
362
用于直接开始监视器
1
363
用于直接开始监视器
2
364
用于直接开始监视器
3
365
用于直接开始监视器
4
366
用于直接开始监视器
5
367
用于直接开始监视器
6
#23_CN7 05E0
368
用于直接开始监视器
7
RL131
维修手册
4.2 气动控制
DA8MCC-14-030-A0
4.2-1
4.2. 气动控制
DA8MCC-14-030-A0

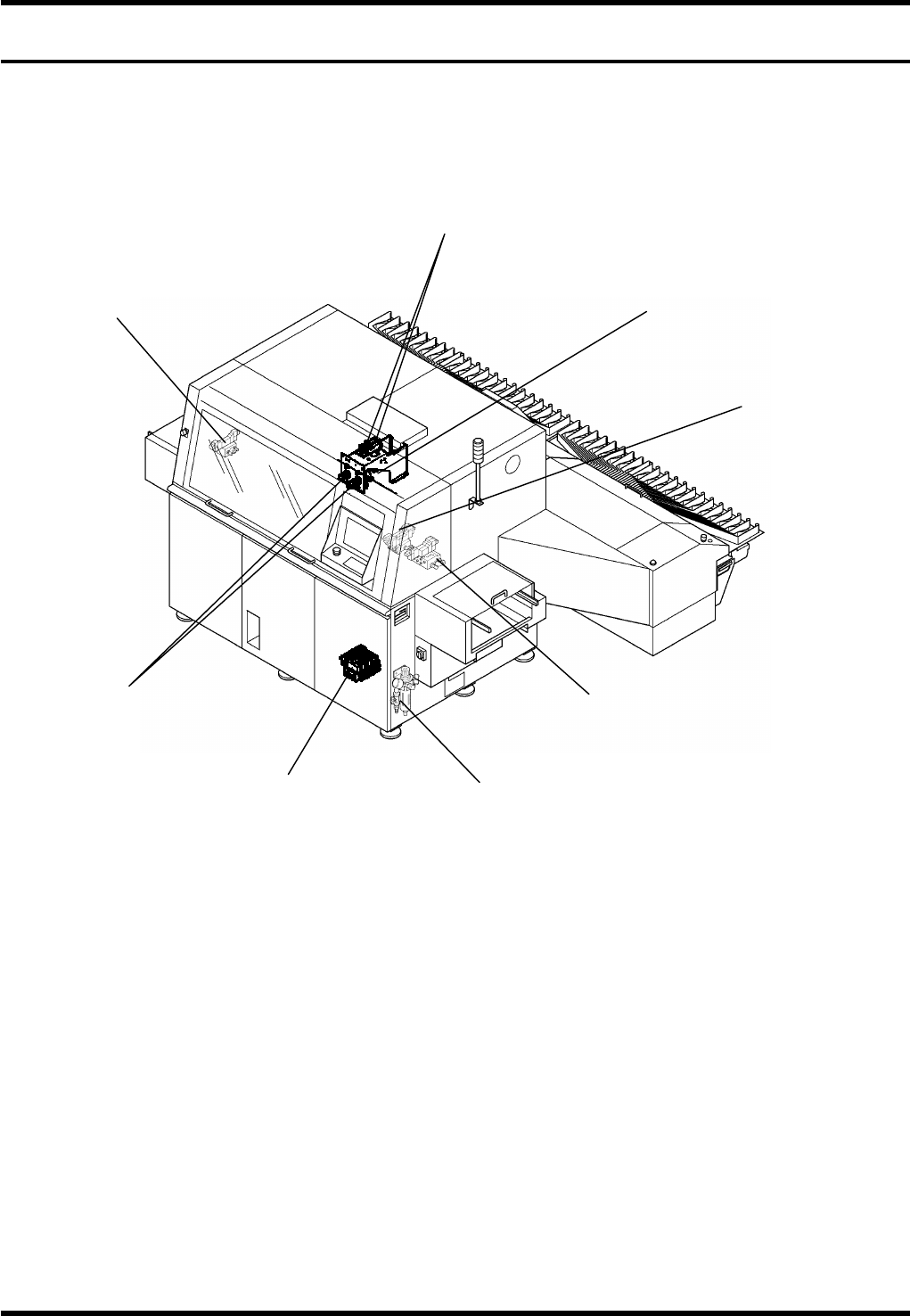

4.2.1 气动控制机器配置图
1.
1. 岐管 NK-81221
2. 阀 AMC320-03B
3. 排气滤清器 AXT752A-8-D
4. 岐管 NK-80590-2
5. 岐管 NK-81220
6. 油雾分离器 NK-81197
7. 电磁阀 VQZ1151-5L0
8. 调节器 AR2000-02
1.
2.
3.
4.
5.
6.
7.
8.
RL131
维修手册
4.2 气动控制
DA8MCC-14-030-A0
4.2-2
4.2.2 气动线路图
