- 24 - NOTE( 注記 ) #01....FOR RF72 AS,RF72AS(SP) ＲＦ ７２ ＡＳ，ＲＦ ７２ ＡＳ（ＳＰ）用 #02....FOR RF88AS ＲＦ ８８ ＡＳ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-89170 FEED_GEAR_THRUST_COVER_R32 フィードギヤスラストカ バー＿Ｒ３２ 1 2 401-6727…
- 23 -

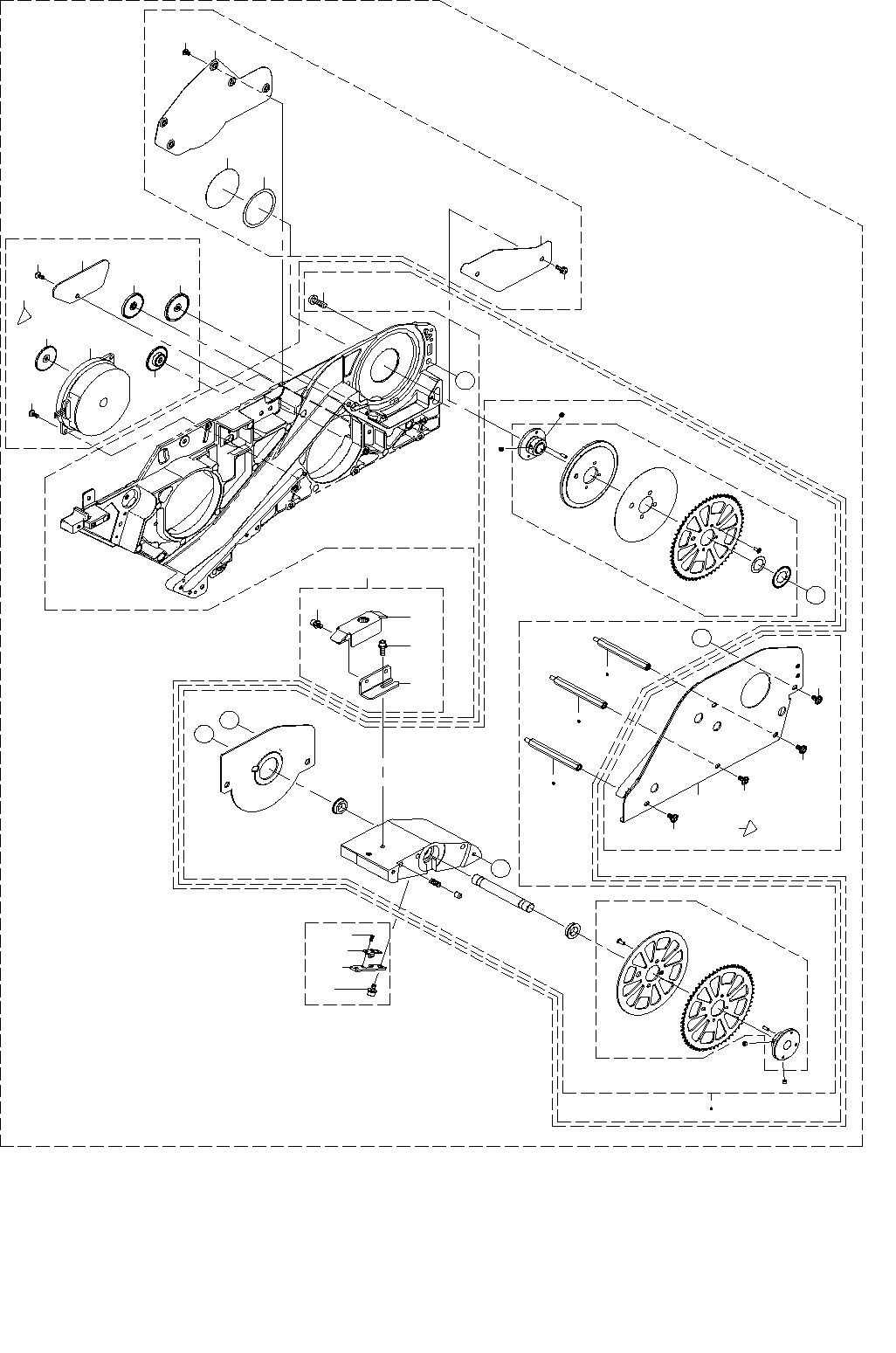

12.RF72AS,RF72AS(SP),RF88AS (2)
６
５
４
９
８
７
１
２
１５
１５
１７
１８
１９
２０
２１
２２
２４
２５
２６
２７
２３
３０
Ｂ
Ｂ
１５
１５
１４
２８ ２９
Ａ
Ａ
Ｃ
Ｃ
１６
３
１３
１２
１１
１０
３１ ３２
３１ ３２
３１
３２
- 24 -
NOTE( 注記 ) #01....FOR RF72AS,RF72AS(SP) ＲＦ ７２ ＡＳ，ＲＦ ７２ ＡＳ（ＳＰ）用
#02....FOR RF88AS ＲＦ ８８ ＡＳ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-89170 FEED_GEAR_THRUST_COVER_R32
フィードギヤスラストカバー＿Ｒ３２
1
2 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６×６）
1
3 401-66951 MOTOR_ASSY_32K
モータ組＿３２Ｋ
1
4 CM-3003000-01 HIGH TEMPARATURE CAUTION LABEL 2 (16)
高温注意シール ２ （１６）
1
5 401-98996 BINDING_MEC_SCREW_M26X6
バインドメックねじ（Ｍ２．６×６）
2
6 402-26792 FEED_GEAR_E_ST_R08
フィードギア＿Ｅ＿ＳＴ＿Ｒ０８
1
7 401-67203 FEED_GEAR_D_08K
フィードギアＤ＿０８Ｋ
1
8 401-67204 FEED_GEAR_C_08K
フィードギアＣ＿０８Ｋ
1
9 401-89168 FEED_GEAR_B_R32
フィードギヤＢ＿Ｒ３２
1
10 401-78886 ETF PP SENS PCB ASM_C
ＥＴＦ ＰＰセンサ基板組＿Ｃ
1
11 401-89177 PP_SENSOR_BR_R32
ＰＰセンサブラケット＿Ｒ３２
1
12 400-85419 SCREW M2X4
平小ねじＭ２×４（ＳＵＳ）
2
13 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
14 401-89160 TAPE_GUIDE_R32
テープガイド＿Ｒ３２
1
15 402-02970 SFBS-M3_L6_MEC
ＳＦＢＳ−Ｍ３＿Ｌ６＿ＭＥＣ
5
16 CM-3003000-01 HIGH TEMPARATURE CAUTION LABEL 2 (16)
高温注意シール ２ （１６）
1
17 401-89180 FEED_COVER_R32
フィードカバー＿Ｒ３２
1
18 401-89110 LOW_HEAD_SCREW_M26_L4
低頭ねじ Ｍ２．６＿Ｌ４
5
19 401-89179 BLOCK_COVER_R32
ブロックカバー＿Ｒ３２
1
20 401-89178 BLOCK_COVER_TAPE_R32
ブロックカバーテープ＿Ｒ３２
1
21 401-89181 PP_SENSOR_COVER_R32
ＰＰセンサカバー＿Ｒ３２
1
22 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
2
23 400-91583 EF32_EMBOSS_SPACER_ASSY
ＥＦ３２＿エンボススペーサ＿組
1
24 400-91599 EMBOSS_SPACER_ETF
エンボススペーサ＿ＥＴＦ
(1)
25 E6902-706-R00 EMBOSS SPACER 32B
エンボススペーサ ３２Ｂ
(1)
26 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
27 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(1)
28
#01
402-33589 FEED_SPROKET_UNIT_R72
フィードスプロケットユニット＿Ｒ７２
1
29
#02
402-33605 FEED_SPROKET_UNIT_R88
フィードスプロケットユニット＿Ｒ８８
1
30 SM-3041252-TN SCREW M4 L=12
丸ねじ Ｍ４ Ｌ＝１２
2
31
#01
402-30181 SPACER_52
スペーサ５２
3
32
#02
402-30205 SPACER_68
スペーサ６８
3
- 25 -
13.RF72AS,RF72AS(SP),RF88AS (3)
３２
２
４
１
３
７
１０
６
８
９
１１
１２
１４
１３
３０
３０ ３１
３０ ３１
３２
３２
３７
３９
３９
４０
４３
６１ ６２
６３
６４ ６５
６６
６６
６７ ６８
６９ ７０
４９
５０
５１
５５
５６
５８
５８
７１ ７２
７３
７４
７９ ８０
８１ ８２
８３ ８４
７７ ７８
８５
４７ ４８
１８
１９
２４
２４
２５
２６
２８
２７
Ａ
Ａ
４６
５
１５
２１
２２
２３
２３
２０
２８
２９
１６
１７
４１
４０
４２
４２
３８
４５
４５
４４
４４
３５ ３６
３３ ３４
５３
５１
５９
５２
５７
５４
６０
５４
５２
５２
７５
７５
７６
７６
７６
３１
８６
８６
８６
