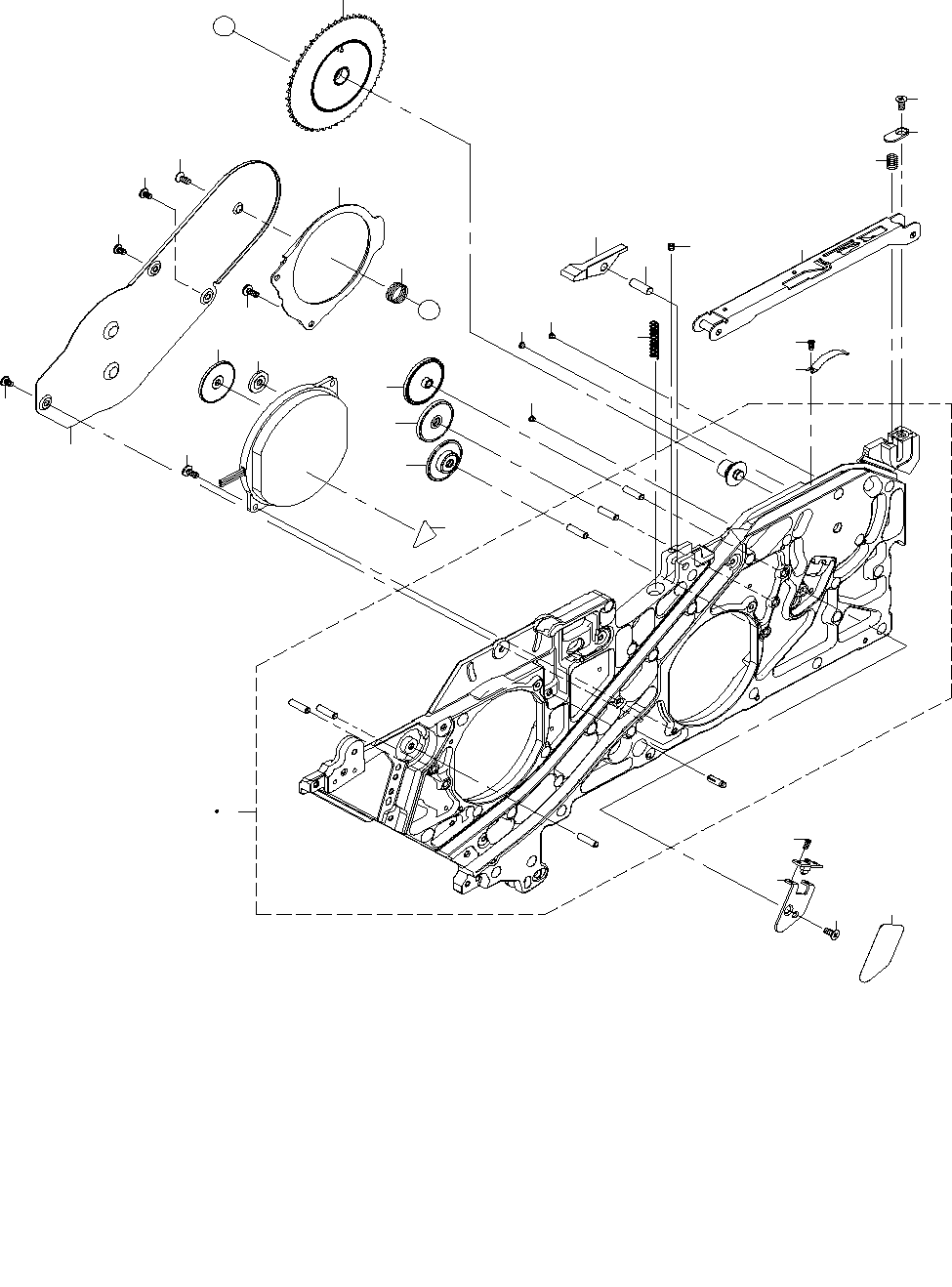

1. RF08AS,RF08AS(SP) (1)
５
４
６
７
３
８
９
１０
１１
１２
１２
１３
１ ２
１２
１４
１５
１５
１６
１８
１８
１８
１７
２０
２１
２８
２４
２５
２３
２２
２７
２６
Ａ
Ａ
２９
１９
３０
- 2 -
NOTE( 注記 ) #01....FOR RF08AS,RF08AS(SP) M/C REV.C ＲＦ ０８ ＡＳ，ＲＦ ０８ ＡＳ（ＳＰ）マシン ＲＥＶ．Ｃ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-85729 FRAME_UNIT_08K_C
フレームユニット＿０８Ｋ＿Ｃ
1
2
#01
402-07078 FRAME_UNIT_08K_CA
フレームユニット＿０８Ｋ＿ＣＡ
1
3 401-69533 FEED_WHEEL_ASSY_08K
フィードホイール組＿０８Ｋ
1
4 400-85419 SCREW M2X4
平小ねじ Ｍ２Ｘ４（ＳＵＳ）
2
5 401-67231 PP_SENSOR_BR_08K
ＰＰセンサブラケット＿０８Ｋ
1
6 401-67230 PP_SENSOR_COVER
ＰＰ＿センサカバー
1
7 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
1
8 401-67205 FEED_GEAR_B_08K
フィードギアＢ＿０８Ｋ
1
9 401-67204 FEED_GEAR_C_08K
フィードギアＣ＿０８Ｋ
1
10 401-67203 FEED_GEAR_D_08K
フィードギアＤ＿０８Ｋ
1
11 401-67202 FEED_GEAR_E_08K
フィードギアＥ＿０８Ｋ
1
12 401-03295 LINER_STUD
ライナースタッド
3
13 401-71255 FEED_GEAR_GUARD_08K_P
フィードギアガード＿０８Ｋ＿Ｐ
1
14 401-67264 SPROKET_THRUST_SP_08K
スプロケットスラストスプリング＿０８Ｋ
1
15 401-98996 BINDING_MEC_SCREW_M26X6
バインドメックねじ（Ｍ２．６Ｘ６）
4
16 401-67260 FEED_GEAR_COVER_12K
フィードギアカバー＿１２Ｋ
1
17 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
1
18 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
3
19 CM-3003000-01 HIGH TEMPARATURE CAUTION LABEL 2(16)
高温注意シール２（１６）
1
20 401-67225 UPPER_PUSHER_BR_08K
アッパープッシャーＢＲ＿０８Ｋ
1
21 SM-1860601-SC SCREW M2.6 L=6
皿小ねじ Ｍ２．６ Ｌ＝６
1
22 401-67223 UPPER_COVER_HOOK_08K
アッパーカバーフック＿０８Ｋ
1
23 401-67226 UPPER_COVER_HOOK_PIN_08K
アッパーカバーフックピン＿０８Ｋ
1
24 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
1
25 401-67263 UC_HOOK_SP_08K
アッパーカバーフックスプリング＿０８Ｋ
1
26 400-85419 SCREW M2X4
平小ねじ Ｍ２Ｘ４（ＳＵＳ）
1
27 401-78024 SUPPORT_PLATE_K
テープサポートＫ
1
28 401-67224 UCSP_R_08K
ＵＰスプリング＿Ｒ＿０８Ｋ
1
29 401-67220 UPPER_COVER_08K
アッパーカバー＿０８Ｋ
1
30
#01
401-98968 FEED_GEAR_F_R08
フィードギアＦ＿Ｒ０８
1
