1 Einleitung
Mit diesem Dokument wird das Ziel verfolgt, den Consultants, die bei einem Kunden die Einrichtung
eines SIPLACE EDM – Systems durchführen sollen, einen Leitfaden an die Hand zu geben, der auf
die technischen Aspekte einer solchen Installation eingeht.
2 Systemkomponenten
2.1 Überblick
Der Engineering Data Manager besteht aus zwei großen Einheiten – dem EDM Master-Server und
dem EDM Linien-Server.
Abbildung 1 zeigt den internen Aufbau der beiden Anwendungsteile und
die Kommunikation zwischen den einzelnen Systemkomponenten.
Auf die Systemkomponenten, ihre Funktion und ihre Kommunikationskanäle wird in den folgenden
Abschnitten näher eingegangen.
2.2 EDM Master Server
Der EDM Master Service ist der Serverbestandteil von EDM. Er beantwortet Anfragen der EDM Line
Services und verteilt die Daten aus der zentralen SIPLACE Pro Datenbank an die Linien. Im
Gegenzug nimmt er die Änderungsmeldungen entgegen und sammelt diese in der Clearing Pool
Datenbank.
Der EDM Master Service ist als Windows Service realisiert, der automatisch beim Systemstart
gestartet wird.
2.3 EDM Client
Der EDM Client stellt die Benutzerinteraktion an der Linie bereit. Er realisiert den Kundenworkflow
für die Verteilung der Daten aus einem zentralen Datenbestand. Der Workflow ist dabei
kundespezifisch anpassbar (s.
5.2.4). Der hier durchzuführende Arbeitsablauf ist vor der EDM
Installation beim Kunden zu erfragen, zu diskutieren und gegebenenfalls nach technischen und
effizienzmotivierten Gründen anzupassen.
5 von 68
Installationsanleitung SIPLACE EDM 1.7 Service Pack 1 SP 1 Ausgabe 10/2009
2.4 EDM Clearing Pool
Der EDM Clearing Pool ist das Werkzeug für den Data Preparation Engineer, das ihn dabei
unterstützt, die Änderungsmeldungen der einzelnen Linien auf ihre Relevanz hin zu untersuchen
und gegebenenfalls in die SIPLACE Pro Master Datenbank rückzuführen. Im Rahmen bereits in
SIPLACE Pro vorhandener Funktionalität können einzelne Objekte bestimmter Typen
(Bauelemente, Gehäuseformen, Passmarkentypen, Leiterplatten und Bestücklisten) attributweise
verglichen und Änderungen auf dieser feingranulareren Ebene übernommen werden. Der Clearing
Pool kann unabhängig vom EDM Master Service auf einem eigenen Arbeitsplatzrechner installiert
werden.
6 von 68
Installationsanleitung SIPLACE EDM 1.7 Service Pack 1SP 1 Ausgabe 10/2009
EDM Line Server
EDM Master Server
EDM Master
Service
SPI
EDM
Clearingpool
DB
Clearing Pool
Application
Templates
EDM
configuration
EDM Notifications
EDM Line ServiceEDM Client
SPI

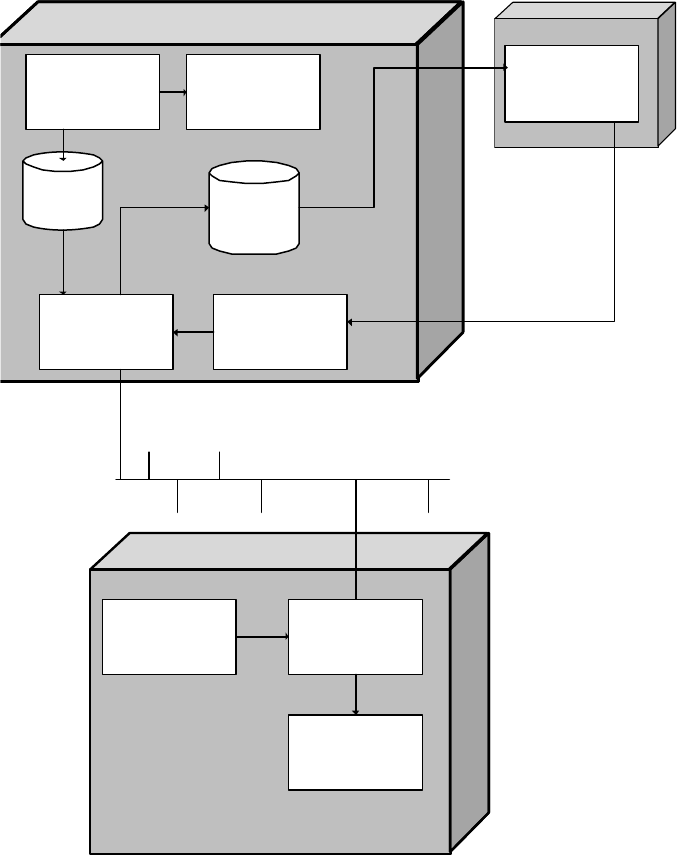

Abbildung 1 Systemstruktur EDM
Auf die Systemkomponenten, ihre Funktion und ihre Kommunikationskanäle wird in den folgenden
Abschnitten eingegangen.
7 von 68
