6 Beispiel V akuum-Lötprozess Zuv erlässige V akuumprozesse für mehr Qualität Durch das V akuumlöten werden Produktivitätssteigerungen und Qualitätsvorteile bei der Herstellung von Leistungselek- tronik erzielt. So sorgt…
5
Funktionsweise
Aufheizen und Abkühlen
Der Vakuumlötprozess mit Temperaturen bis zu 400 °C ist
eine optimale Lösung für voidfreie und flussmittelfreie Appli-
kationen. Für Ihre Fertigung bietet das Nexus System nicht
nur Vorteile für den Lötprozess, sondern auch für sämtliche
weiteren thermischen Prozesse.
Ein großer Vorteil der Kontaktlötanlage Nexus ist, dass anhand von vorgegebenen Parametern der Aufheiz- oder Abkühlgradient
vordeniert werden kann. Die Gradienten können so beliebig voreingestellt werden. Innerhalb dieser Spezikationsgrenzen wird
die Temperatur durch die Nexus automatisch angepasst, so dass es zu keinen Grenzüberschreitungen kommen kann. Eine
Funktionsstörung der zu lötenden Baugruppe ist somit ausgeschlossen.
Die Heizleistung der Nexus wurde so ausgelegt, dass bei voller Beladung mit massereichen Baugruppen eine gleichmäßige
Erwärmung erfolgt und dadurch auch kurze Taktzeiten kein Problem sind. Mittels Messfühler werden die Temperaturen an der
Warenträgerauflage erfasst und verziert.
0
50
100
150
200
250
300
2200 2300 2400 2500 2600 2700 2800
Temperatur in °C
Zeit in s
Sollwert
Messkanal 1
Messkanal 2
Messkanal 3
Heizplatte
Baugruppe Kühlung
Hermetisch abgeschlossene Prozesskammer
Direkte
Wärmeübertragung
6

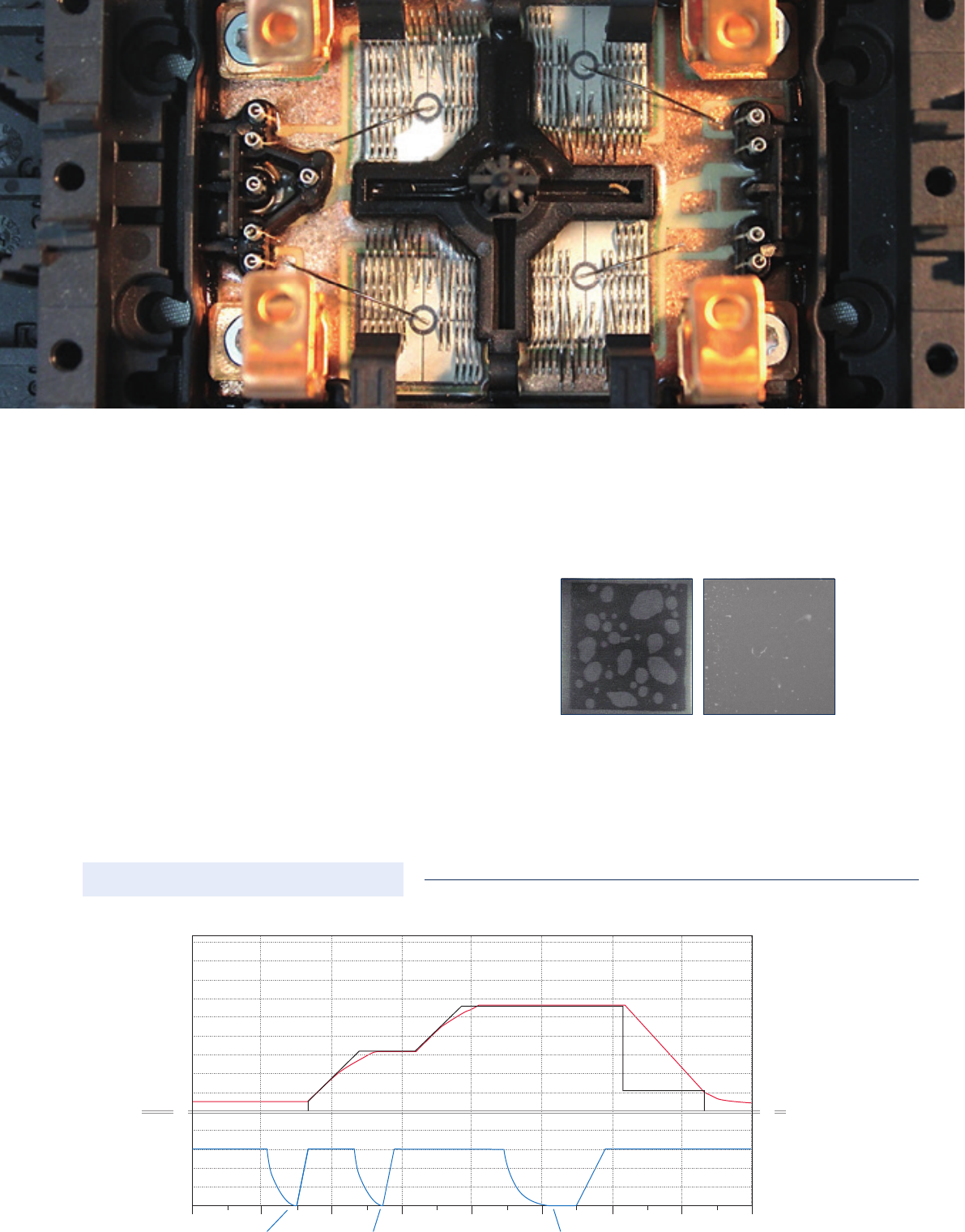

Beispiel Vakuum-Lötprozess
Zuverlässige Vakuumprozesse
für mehr Qualität
Durch das Vakuumlöten werden Produktivitätssteigerungen
und Qualitätsvorteile bei der Herstellung von Leistungselek-
tronik erzielt. So sorgt das Vakuum für oxidfreie Prozesse
sowie eine verbesserte Benetzung und dadurch für besser
gefüllte Lötstellen. Zudem vermindert das Vakuum Voids in
Lötstellen drastisch und ermöglicht Prozesse wie die Plas-
mareinigung und den Atmosphärenwechsel bei Advanced
Packaging.
Ohne Vakuum Mit Vakuum
400 400
300 300
200 200
100 100
0 2 4
Vakuum für voidfreie LötstellenEvakuieren und
mit Stickstoff uten
Vakuum und Einspeisung von
z.B. Ameisensäure für oxidfreie
Benetzungsächen
Heizen bis zur
Löttemperatur
Aktivierungs-
phase
Vorheizung
Kühlung
Löttemperatur
6 8min
1000
°C °C
1000
hPa hPa
0 0
0 0
7

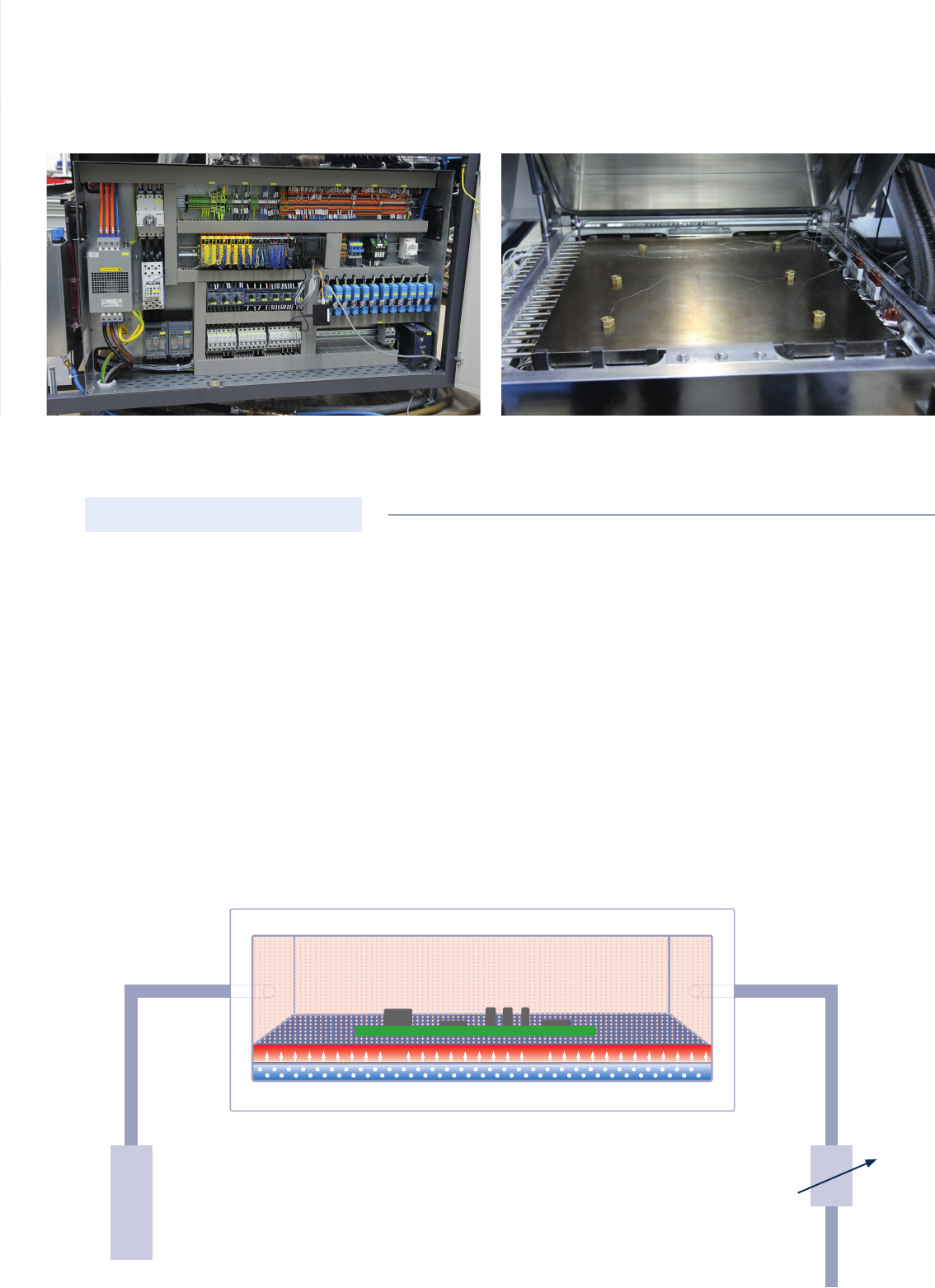

Gesteuerter Kammerdruck
Eine gesteuerte Gasentnahme über eine Vakuumpumpe aus der Prozesskammer verhindert einen Überdruck
beim kontrollierten Spülen über ein separates Proportionalventil zur Einspeisung in die Prozesskammer,
dadurch ist jeder Drucklevel beliebig, softwaregesteuert einstellbar.
Gesteuerter Kammerdruck mit Sticktoffatmosspähre
Drucklevel konstant
Propertionalventil zur
Einspeisung von Stickstoff
Vakuumpumpe zur Steuerung des
Kammerdrucks von 0 - 1000 mbar
