Liquidyn V200 コントローラー
11
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
仕様
注 記：仕様と技術詳細は事前の予告無く変更されることがあります。
項目 仕様
キャビネットサイズ 幅45.0 x 高さ12.5 x 奥行25.0 cm（19"ラック3HE）
(17.72W x 4.92H x 9.84D")
重量 5.5 kg (12.1 lb)
サイクル率 最高280Hz
時間範囲
2〜9,999 ms
電気入力 24 VDC、最大2.5 Amp
電気入力コネクタ Lumberg KFV70
外部電源アダプタ
AC/DC電源および電源コード：100〜240 VAC、50/60 Hz、入力1.4 Amp；
24 VDC、2.5 Amp、最大出力60 W
内部電圧 24 VDC、5 VDC
フィードバック回路 0 VDC ローレベル
24 VDC ハイレベル
入力エアー圧
0.6〜1 MPa（87〜145 psi）
注記：圧縮空気供給装置はオイルフリーで40 μmにフィルタされていなければ
なりません。
温度コントロール
0〜90 ℃（32〜194 °F）
注記：これは、オプションのノズルヒーターの温度を制御するための設定で、
ユーザーによるプログラミングが可能です。
使用環境条件
温度：0〜40 ℃
湿度：10〜80 %
保管温度：-25〜60 ℃
製品分類 IP40
保護クラスIII
承認 CE, TÜV, RoHS, WEEE, China RoHS
RoHS标准相关声明(中国RoHS有害物質宣言)
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
X 0 0 0 0 0
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量未満
であることを意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量以上
であることを意 味します。
WEEE指令
本装置はWEEE指令2012/19/EUの下、欧州連合の規制の対象となります。本装置の適切な廃棄方法について
は 、 www.nordsonefd.com/WEEE を 参 照 し て く だ さ い 。
Liquidyn V200 コントローラー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
各部の名称

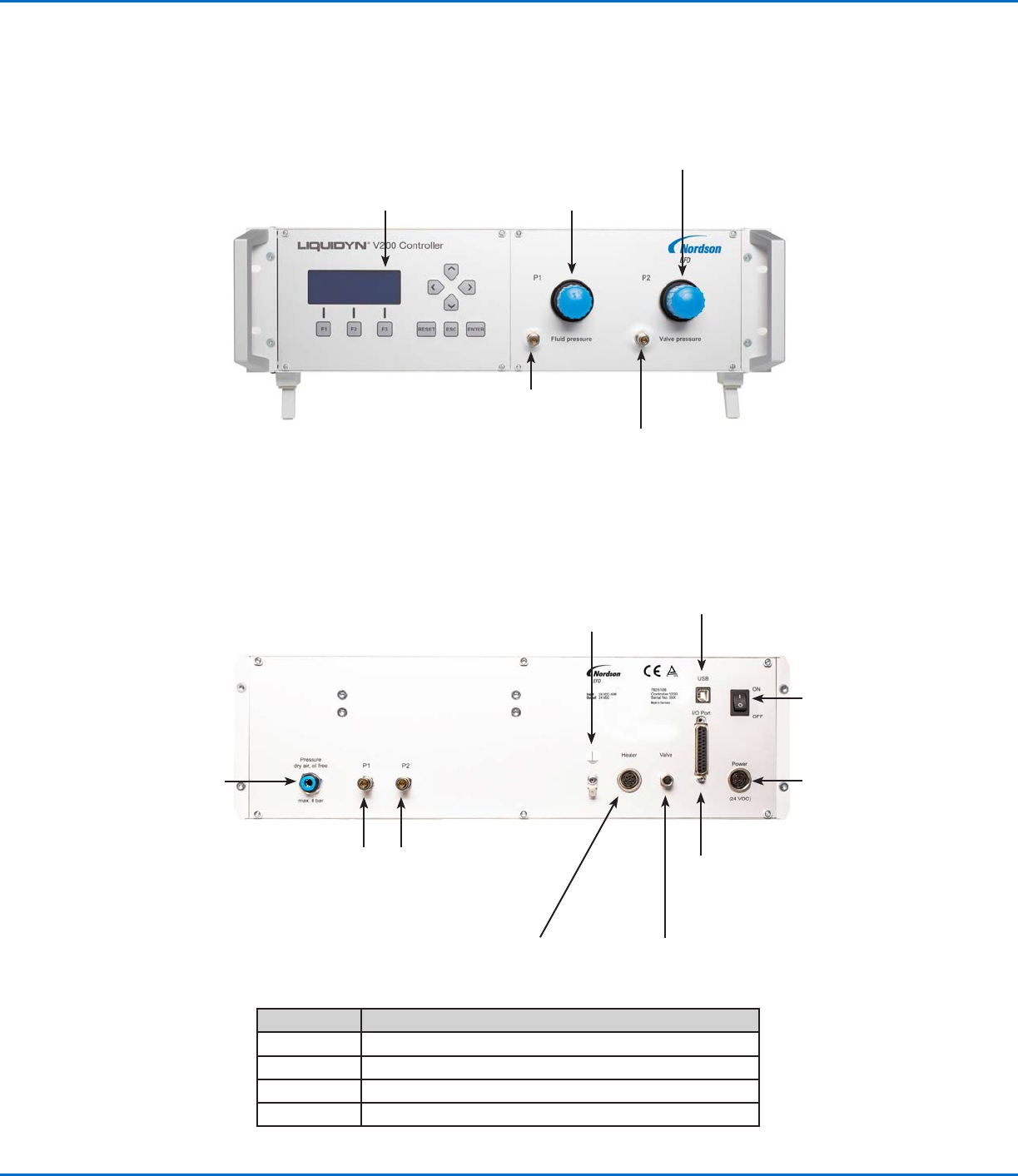

前面パネルのコンポーネント
ON/OFFスイッチ
入 力 コ ネ ク タ（ リ モ ー ト コ ン ト ロ ー ル 用 。利 用
可能な入力については、「入力コネクタピン
の割当」（37ページ）を参照）
エ ア ー 圧 出 力：
P1 = 液圧
P2 = バルブ圧
電源コネクタ
(24 VDC)
ノードソンEFD社内利用のみ
バルブコネクタ
（バルブ 電 源用）
ヒーターコネクタ
（ノズルヒーター用）
背面パネルのコンポーネント
圧力コネクタ
（入力エアー圧供給）
コントロ ールパネル
液圧（P1）
調 整ノブ
バルブ（動作）圧
（P2）調整ノブ
エ ア ー 圧 出 力：
P1 = 液圧
エ ア ー 圧 出 力：
P2 = バルブ圧
ポート 説明
ヒーター 4ピンM5/M8ヒーターケーブルコネクタ
バルブ 3ピンM8バルブケーブルコネクタ
I/Oポート 25ピン入力コネクタ（リモートコントロール用）
電源 7ピン電源コネクタ
アース端 子
Liquidyn V200 コントローラー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

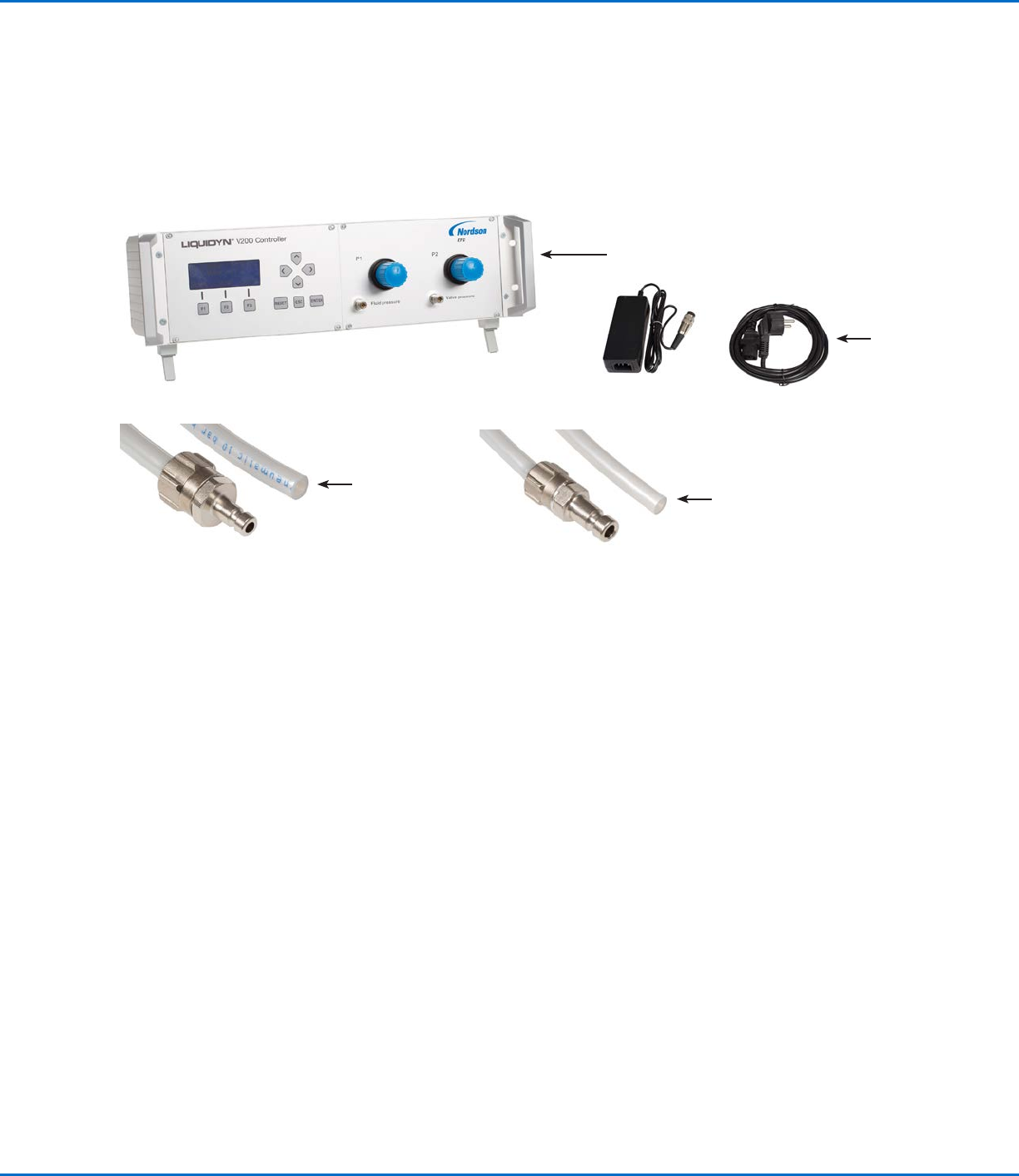

1
リキダイン V200コントローラー
2
電源コードおよび電源（外部電源アダプタ）
3
P1用エアー圧チューブ：外径4 mm x 長さ90 cm、コネクタプラグ付き
4
P2用エアー圧チューブ：外径6 mm x 長さ90 cm、コネクタプラグ付き
（以下、図には表示されていません）
エアー圧供給用エアー圧チューブ：外径6 mm x 長さ300 cm 取扱説明書
設置
本システムの全コンポーネントを設置する際は、このセクションとともに、その他のシステムコンポーネントの取扱説明書をあ
わせてお読 みください。
システムコンポーネントの開梱
2
1
3
4
2
