Liquidyn V200 コントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

運転（続き）

パラメータとシステム設定（続き）

システム設定値の範囲説明手順

言語

• English

• German

言語を設定します。「言語」（28ページ）を参照

してください。

ヒーターケーブル

の長さ

• 3 m

• 5 m

• 10 m

ヒーターケーブルの長さを設定します。「ヒーターケーブルの長さ」

(29ページ)を参照。

停止入力信号

• 通常停止

• 非常停止

コントローラーがどのように停止入力信号

に応答するかを設定します（入力4）：

• 通常停止：停止入力に24VDCが適用さ

れた時、塗布を停止します。

• 非常停止：通常運転には24VDCが必

要です； 0VDCが供給された時、塗布を

停止します。この設定は、ヒーターケー

ブルにダメージがあった場合の安全対

策です。

「停止入力信号」（30ペー

ジ）を参照。

ショットリリース

• インパルス終了

• 即時停止

コントローラーがどのように停止入力信号

に応答するかを設定する：

• インパルス終了：デジタル入力がショット

に設定されていて信号が終了すると、完

成されたパターンが塗布されるまで、連

続塗布します。

• 即時停止：デジタル入力がショットに設

定されていて信号が終了すると、パター

ンを完成させずに塗布運動は即時停止

します（パルスまたはドットの途中であっ

ても）。

「ショットリリース」（31ペー

ジ）を参照。

デジタル入力

• 停止

• シングル

• ショット

• インフィニティ

入力タイプをそれぞれのプログラムに設定

する：プログラム1に入力タイプ設定1、プ

ログラム2に入力タイプ設定2〜等。

• 停止：無効化の設定

• シングル：単発のパルス信号（24 VDC）

の入力が塗布の工程を開始する；セット

ポイントカウンタ数値に到達するまで連

続塗布を続けます。

• ショット：信号が0 VDCになるまで連続

塗布を続けます。

• インフィニティ：塗布プロセスは

24 VDCが停止入力に供給されるまで、

連続動作が行われます。停止入力信号

が即時停止に設定されたら、コントロー

ラーはこの設定を無効化します。

「デジタル入力」（32ペー

ジ）を参照。

Liquidyn V200 コントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

運転（続き）

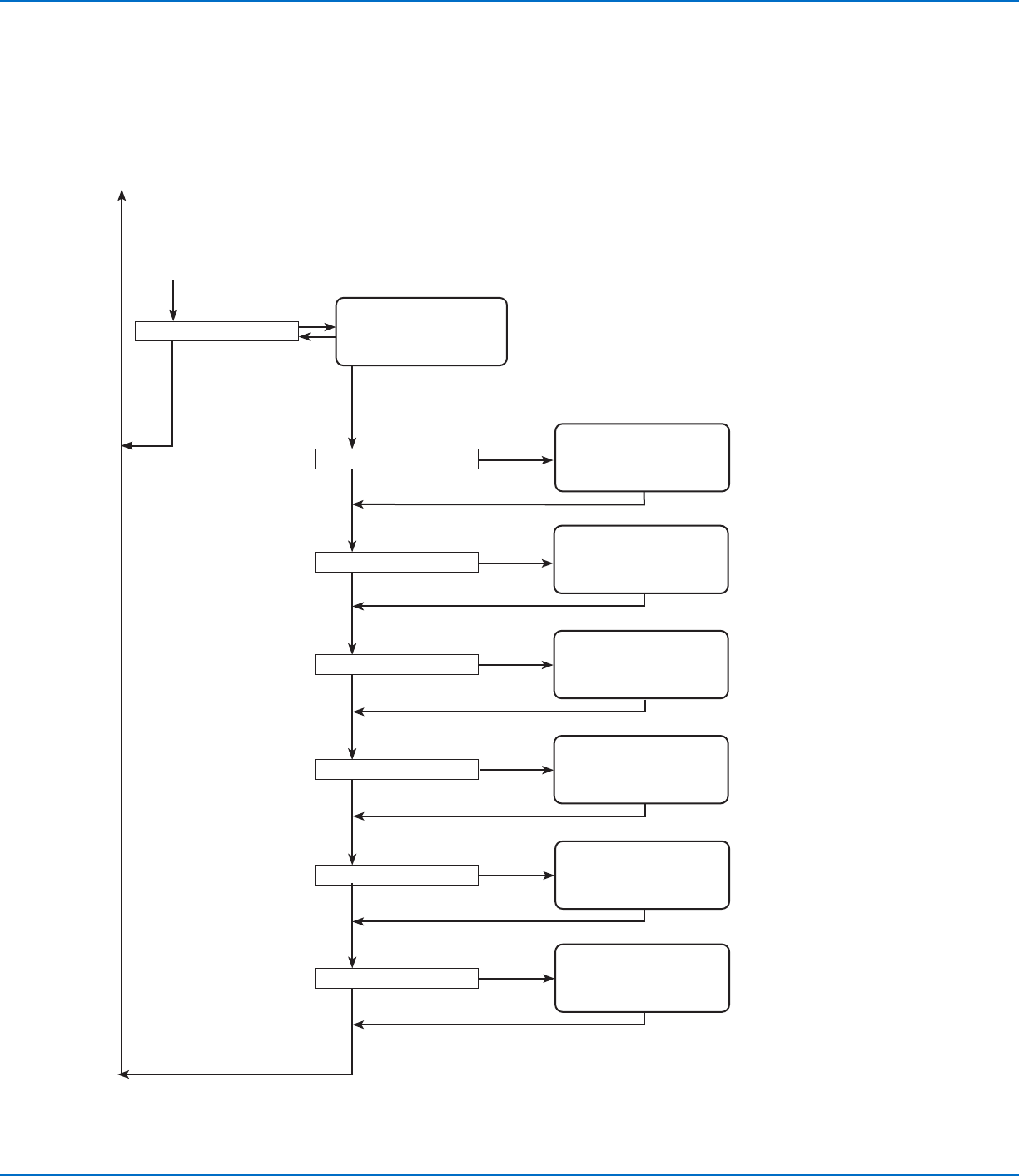

メニュー構造のフローチャート

プログラミングの手順のため、「パラメータの表示と変更」（23ページ）を参照。

Program Nr < 1 >

P1 0.00bar T 0.0°C

P2 0.00bar Pr 1

*edit locked*

Start Stop Shoot

P1 0.00bar T 0.0°C

P2 0.00bar Pr 1

Start Stop Shoot

Program Nr < 1 >

F 100.0Hz I 2ms

T 0.0°C N 1000

Mode: Single

Program Nr < 2 >

Program Nr < 3 >

Program Nr < 4 >

左矢印と右矢印を1.5秒間押す

ENTER

左/右矢印

Actual values <-

Pulse time

Frequency

Setpoint counter

ESC

Actual values <-

Pulse time <-

Frequency <-

Setpoint counter <-

Heater <-

Set 2 ms

Start Stop Shoot

Set 100.0 Hz

Period: 10 ms

Start Stop Shoot

Set 100

Actual 0

Start Stop Shoot

Set 0.0 °C

Actual 0.0 °C

Start Stop Shoot

ENTER

ESC

ENTER

Set 0.0

ARROWS = 値の入力

ENTER = 値の確定

ESC = 入力のキャンセル

ESC

ENTER = 確定

ESC = キャンセル

続く

ESC

上または下矢印を押して、メニュー項目に移動します

ENTERキーを押して、選択します

左または右矢印を押して、カーソルを移動させます

上または下矢印を押して、数値を増減させます

ENTERキーを再度押して保存するか、ESCキーを押して変更を無効にしてください

注釈：追加のパラメータや設定を見るには、下にスクロールしてください
