Liquidyn V200 コントローラー
37
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
技術仕様

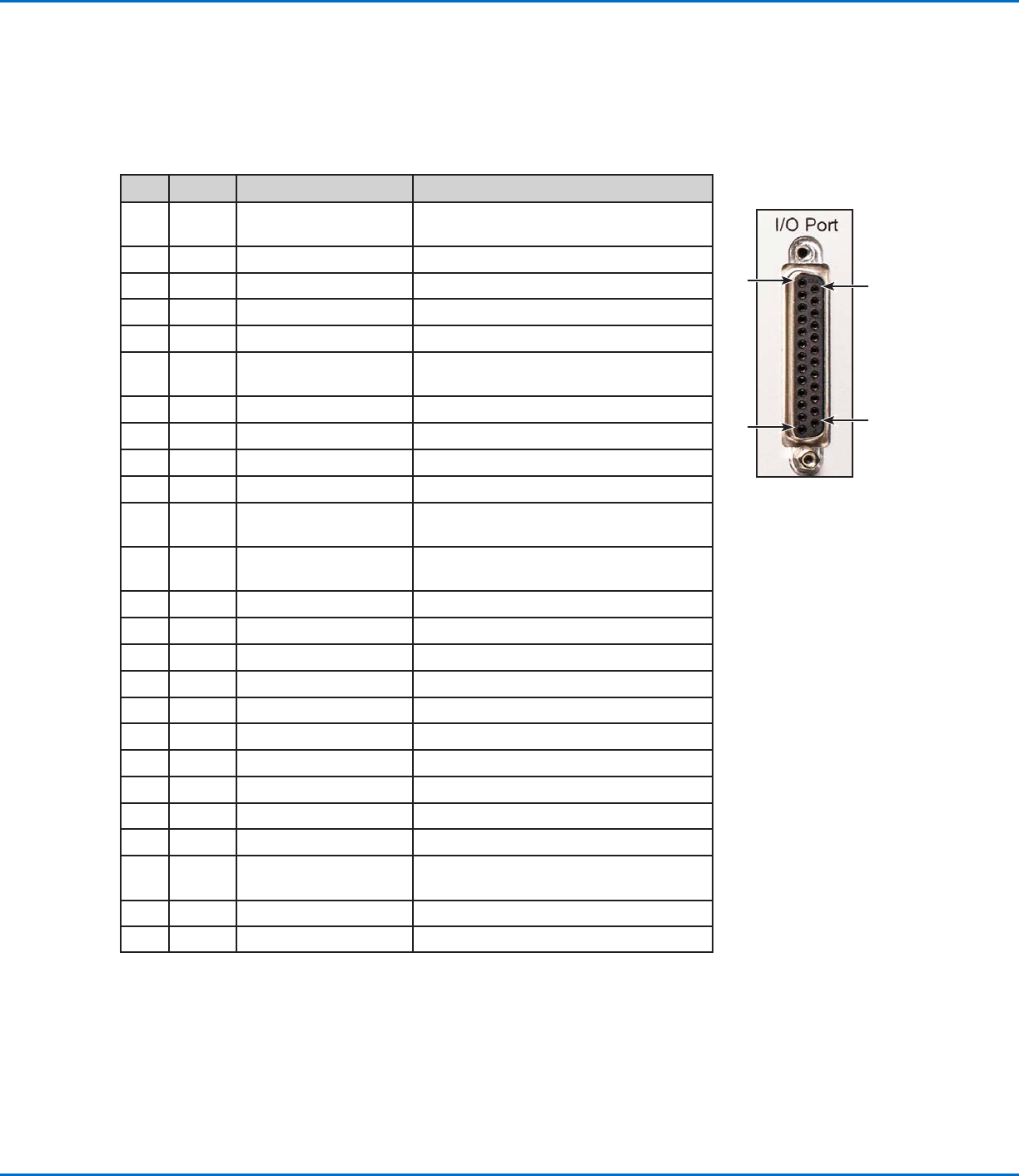

入力コネクタピンの割当
詳細については、「入力/出力回路配線図」（38ページ）を参照してください。
ピン 方向 割当 説明
1 出力 + 24 VDC、最大200
mA
24V 補助電圧
2 未割り当て
3 入力 + Start 1 プログラム1を開始
4 入力 + Stop 選択したプログラムを停止
5 入力 + Shoot 信号が認識されている間ディスペンス
6 入力 + Reset すべてのSetpoint Counterの値をゼロ（0）
にリセット
7 入力 + Start 2 プログラム2を開始
8 入力 + Start 3 プログラム3を開始
9 入力 + Start 4 プログラム4を開始
10 出力 + Busy 論理High：コントローラーはディスペンス中
11 出力 + Temperature
monitoring
論理High：温度が十分ではない
12 出力 + Counter 吐出1回につき8 msの論理Highインパルス
信号
13 出力 GND 接地
14 未割り当て
15 入力 - Start 1
16 入力 - Stop
17 入力 - Shoot
18 入力 - Reset
19 入力 - Start 2
20 入力 - Start 3
21 入力 - Start 4
22 出力 - Busy
23 出力 - Temperature
monitoring
24 出力 - Counter
25 未割り当て
14
25
1
13
Liquidyn V200 コントローラー
38
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
出力
• 出力回路の電流は最大0.050 Ampです。
• 回路は切り替え出力で、論理Lowの時は抵抗が高く、論理Highの時は抵抗が低くなります。
出力 説明
COUNTER 吐出サイクル1回につき、約8 ms間、パルス信号を発信します。
BUSY アプリケーションの実行中は、論理High、実行されていないときは論理Lowになります。
TEMPERATURE
MONITORING
ヒーター温度に対して入力された値に達していない（約3 ℃（38 °F）の差）場合、論理Highになりま
す。
入力/出力回路配線図
入力
• 入力回路には約0.006 Amp必要です
• 入力パルスの長さは最低2 ms必要です
• 信号はデバウンスされません
• V200コントローラーへの入力信号は、 機械的接点の使用を避けてください。バウンス信号を防ぐため、ソリッドステートリ
レー を使 用してください 。
入力 説明
START 1 プログラム1のパラメータを使って、アプリケーションを開始し、Setpoint Counterに入力した値に到達
するまで実行します。プログラム1はディスプレイに表示されます。
注 記：実行中のプログラムが停止するまで、次のプログラムは開始できません。
START 2 START 1と同じですが、プログラム2に適用されます。
START 3 START 1と同じですが、プログラム3に適用されます。
START 4 START 1と同じですが、プログラム4に適用されます。
STOP アプリケーションを停 止します。
SHOOT 入力が論理High信号を認識している限り、アプリケーションは実行されます。
RESET すべてのプログラムのSetpoint Counter値をゼロ（0）にリセットします。
技術仕様（続き）
Liquidyn V200 コントローラー
39
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
技術仕様（続き）
V200をPLCと接続するための配線図
ハイレベル信号
• V200開始入力（1-4）はハイレベル信号でトリガーする
• V200停止入力は緊急停止と設定
• 潜在的な分離
3 Start 1
15 Start 1 GND
7 Start 2
19 Start 2 GND
8 Start 3
20 Start 3 GND
9 Start 4
21 Start 4 GND
5 SHOOT
17 SHOOT GND
4 STOP
16 STOP GND
12 Counter
24 Counter
10 Busy
22 Busy
11 Temperature
23 Temperature
0/24V DC 出力
Start 1
0/24V DC 出力
Start 2
0/24V DC 出力
Start 3
0/24V DC 出力
Start 4
0/24V DC 出力
SHOOT
0/24V DC 出力
EMERGENCY
STOP
0/24V DC
入力 Counter
0/24V DC
入力 Busy
0/24V DC
入力 Temperature
24V DC
GND
R オ プ シ ョ ン 、入 力 イ ン ピ
ーダンスに応じて
PLC V200
