Liquidyn V200 コントローラー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
各部の名称
前面パネルのコンポーネント
ON/OFFスイッチ
入 力 コ ネ ク タ（ リ モ ー ト コ ン ト ロ ー ル 用 。利 用
可能な入力については、「入力コネクタピン
の割当」（37ページ）を参照）
エ ア ー 圧 出 力：
P1 = 液圧
P2 = バルブ圧
電源コネクタ
(24 VDC)
ノードソンEFD社内利用のみ
バルブコネクタ
（バルブ 電 源用）
ヒーターコネクタ
（ノズルヒーター用）
背面パネルのコンポーネント
圧力コネクタ
（入力エアー圧供給）
コントロ ールパネル
液圧（P1）
調 整ノブ
バルブ（動作）圧
（P2）調整ノブ
エ ア ー 圧 出 力：
P1 = 液圧
エ ア ー 圧 出 力：
P2 = バルブ圧
ポート 説明
ヒーター 4ピンM5/M8ヒーターケーブルコネクタ
バルブ 3ピンM8バルブケーブルコネクタ
I/Oポート 25ピン入力コネクタ（リモートコントロール用）
電源 7ピン電源コネクタ
アース端 子
Liquidyn V200 コントローラー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
1
リキダイン V200コントローラー
2
電源コードおよび電源（外部電源アダプタ）
3
P1用エアー圧チューブ：外径4 mm x 長さ90 cm、コネクタプラグ付き
4
P2用エアー圧チューブ：外径6 mm x 長さ90 cm、コネクタプラグ付き
（以下、図には表示されていません）
エアー圧供給用エアー圧チューブ：外径6 mm x 長さ300 cm 取扱説明書
設置
本システムの全コンポーネントを設置する際は、このセクションとともに、その他のシステムコンポーネントの取扱説明書をあ
わせてお読 みください。
システムコンポーネントの開梱
2
1
3
4
2
Liquidyn V200 コントローラー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）

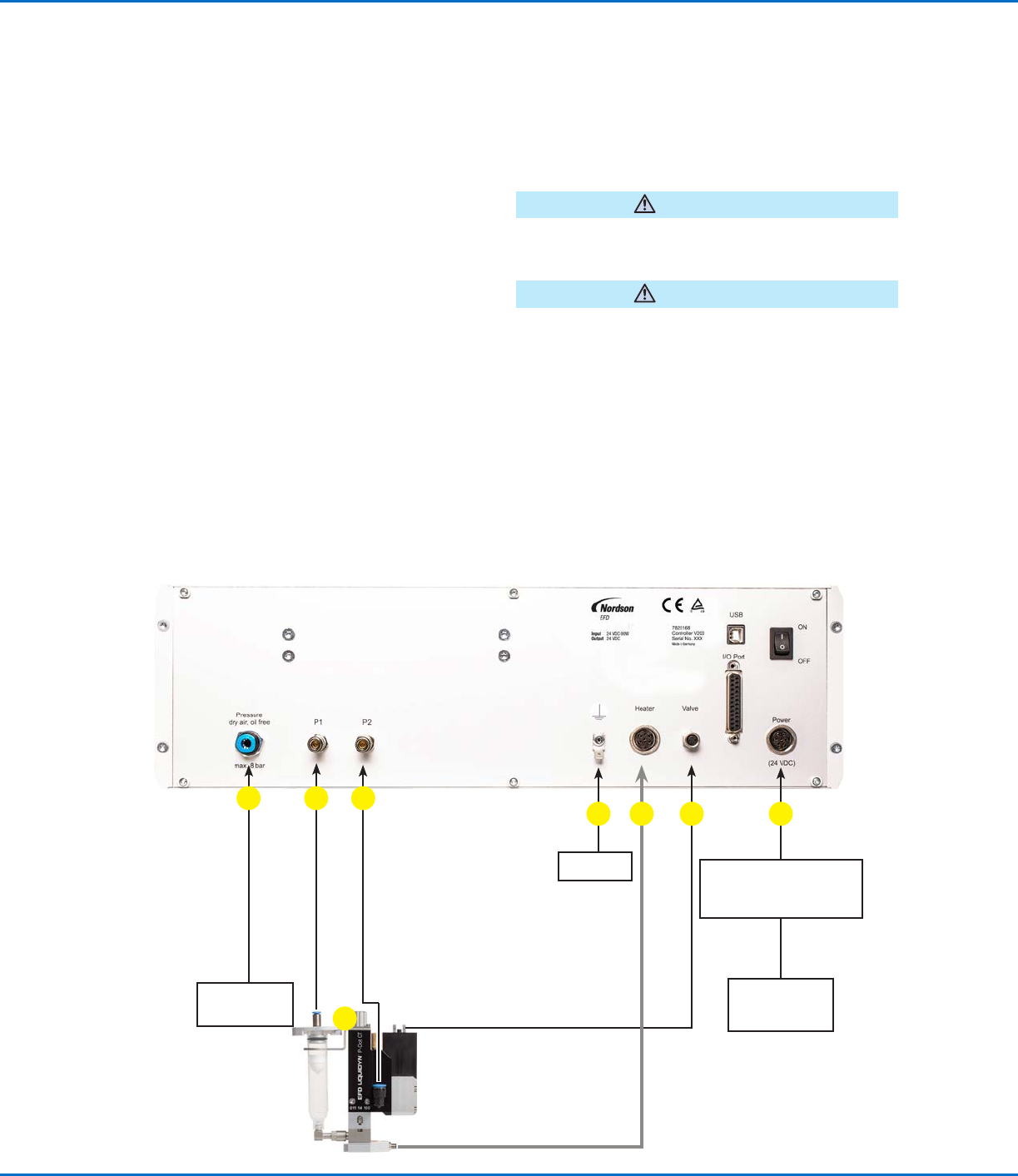

システムの接続
接続部はすべて、コントローラーの背面パネルに配置されて
います。下の手順番号は、図の引き出し線の番号に対応しま
す。
1. バルブが適切に取り付けられ、液剤が供給されることを
確 認 し ま す 。バ ル ブ の 取 り 付 け 手 順 に つ い て は 、バ ル ブ の
取扱説明書を参照してください。
2. 電源コードと電源をPOWERコネクタに接続します。こ
れにより、コントローラーに24 VDCの電源が供給され
るようになります。
3. アースケーブルをアーススクリューに接続し、アースケー
ブルの逆側の端を常設のアース端子に取り付けてくだ
さい。
4. バルブの電源ケーブルをVALVEコネクタに接続します。
5. 任 意：ノズルヒーターのケーブルをHEATERコネクタに
接続します。ノズルヒーターの取り付け手順については、
バルブの取扱説明書を参照してください。
6. オイルフリーで、40 µmフィルタされた圧縮空気供給装
置をPRESSUREコネクタに接続します。
らせん状のエアー供給用チューブは怪我の原因になることが
あります。高圧操作用エアー圧チューブを使用してください。
警告
P1とP2の接続が正しいことを確認してください。接続が入れ
替わっていると、バルブは動 作しません 。
注意
7. 外径4 mmのチューブを使用して、P1液剤エアー圧供
給を液剤供給に接続します。
8. 外径6 mm（最小）のチューブを使用して、P2バルブ（動
作中）エアー圧供給をバルブに接続します。
6 mmエアー供給用チューブ
4 mmエアー供給用チューブ
エアー圧供給
液圧（P1）
6 mmエアー供給用チューブ
バルブ圧（P2）
バルブケーブル
ヒーターケーブル（任意）
電源
入力：100〜240 V
出力：24 VDC、2.5 Amp
CEE 7/16電源
プラグ
エアー
供給源
1
24
6
5
7 8
アース端子
3
