Liquidyn V200 コントローラー
23
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
運転（続き）
パラメータの表示と変更
ここでは、クイックリファレンスとして、パラメータ固有の手続きを説明します。パラメータに指定可能な値の範囲は、該当する
手続きに記載します。
注 記：パラメータを変更する前に、正しいプログラム番号が選択されていることを確認してください。パラメータの変更はすべ
て、そのときに選択されているプログラムに適用されます。プログラムの切り替えについては、「プログラムの選択」（22ページ）
を参 照してください 。
運転（続き）
パルス時間
パルス時間は、バルブを電気的に作動させる時間です。パルス時間の設定は、バルブのタイプによって異なります。
リキダインP-Dotバルブ
リキダイン P-Dotバルブでは、パルス時間を2 msに設定する必要があります。この設定を変更しないでください。
注 記：パルス時間に2 ms以外の値を設定すると、ディスペンスされる量は変わらないものの、ディスペンス結果に影響が及び
ます。

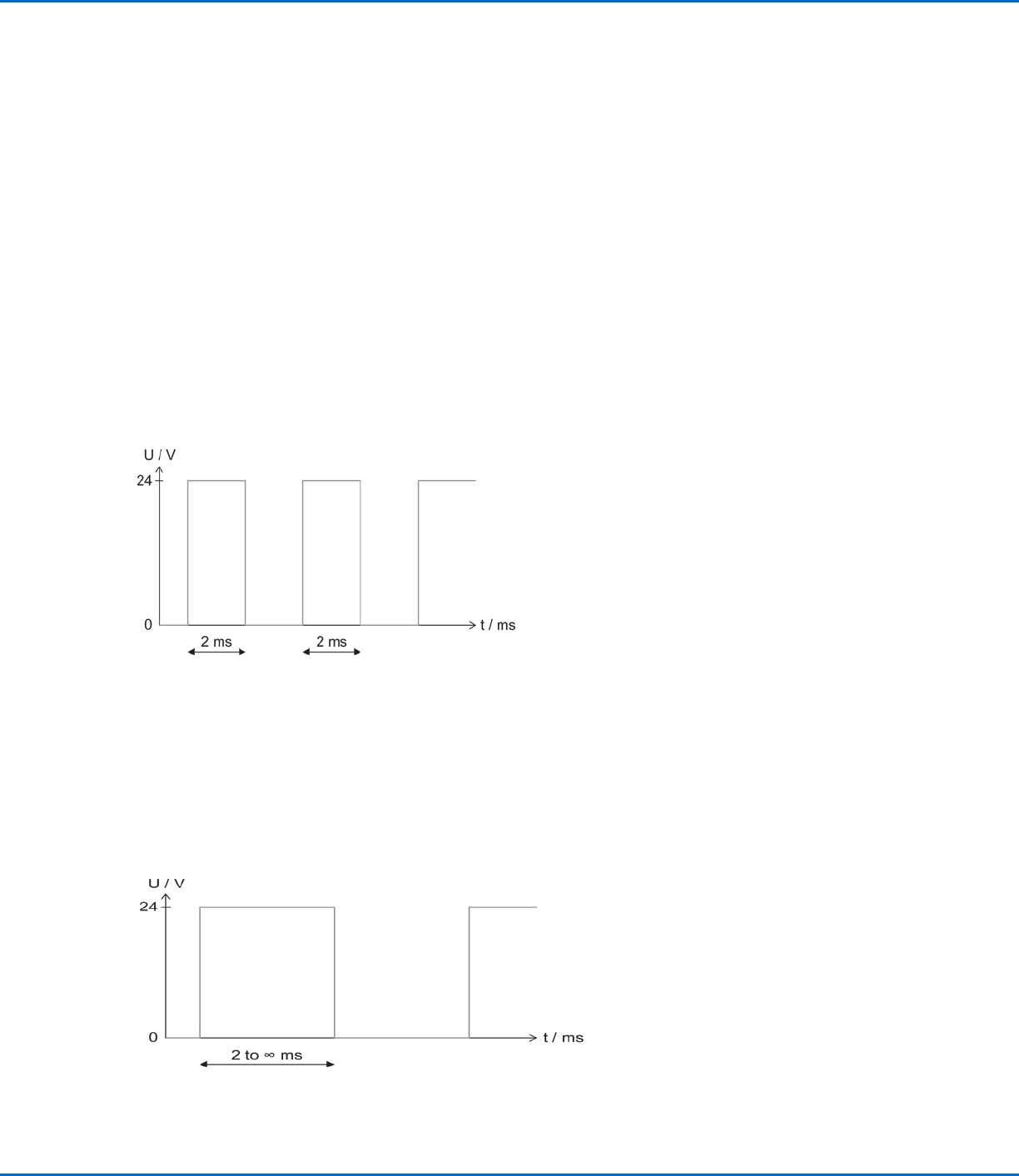

リキダイン P-Dotバルブのオシログラム（バルブ出力）
リキダインP-Jetバルブ
リキダイン P-Jetバルブのパルス時間は、バルブの開放時間に相当します。ディスペンス量は、開放時間の変更による影響を
直接受けます。
リキダイン P-Jetバルブについては、パルス時間を2 msから設定でき、上限はありません。
注 記：パルス時間を2 ms未満に設定すると、正しく動作しません。
リキダイン P-Jetバルブのオシログラム（バルブ出力）
Liquidyn V200 コントローラー
24
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パルス時間（続き）
アクション/コメント ディスプレイ上の表示
ディスプレイにActual Value画面が表示されています。
P1 0.00bar T 0.0°C
P2 0.00bar Pr 1
Start Stop Shoot
ESCを押します。
ESC
下矢印を押して、PULSE TIME（パルス時間と同じ）に
スクロールします。
4回
Actual values
Pulse time <-
Frequency
Setpoint counter
ENTERを2回押して、値を選択します（この例では、黒
地に白で表示されている2が選択されています）。
Enter
2回
• リキダイン P-Dotバルブでは、パルス時間を2 msに
設定する必要があります。この設定を変更しないでく
ださい。
• リキダイン P-Jetバルブについては、パルス時間を2
〜9999 msに設定できます。
Set 2 ms
Start Stop Shoot
上または下矢印を押して、目的の値へスクロールしま
す。
または
ENTERを押して、値を保存します。
Enter
ESCを2回押して、デフォルト画面に戻ります。
ESC
2回
運転（続き）運転（続き）
Liquidyn V200 コントローラー
25
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
周波数
塗布周波数、または1秒あたりの吐出回数を設定するには、「周波数」を使用します。
アクション/コメント ディスプレイ上の表示
ディスプレイにActual Value画面が表示されています。
P1 0.00bar T 0.0°C
P2 0.00bar Pr 1
Start Stop Shoot
ESCを押します。
ESC
下矢印を押して、FREQUENCYへスクロールします。
Actual values
Pulse time
Frequency <-
Setpoint counter
ENTERを2回押して、値を選択します（この例では、黒
地に白で表示されている0が選択されています）。
Enter
2回
• 周波数（1秒あたりの吐出回数）は0.1〜280 Hzの
範囲で設定できます。
Set 0.0 Hz
Start Stop Shoot
上または下矢印を押して、目的の値へスクロールしま
す。
または
ENTERを押して、値を保存します。
Enter
ESCを2回押して、デフォルト画面に戻ります。
ESC
2回
表示がActual Value画面に戻ります。
P1 0.00bar T 0.0°C
P2 0.00bar Pr 1
Start Stop Shoot
運転（続き）運転（続き）
