機能 と 操作 （続 き ） 7 8 7. 上／下矢印ボ タ ン － 吐出 時間 を 調整 ま た は設定 し ま す 。 ま た 、 最初 に プ ロ グ ラ ミ ングした 吐 出 時 間 をク リ アー する （ ゼ ロ にする ） 場 合 にも 使 用 し ます 。 • 上 ま た は下矢印 ボ タ ン の い ずれ か を 長押 し す る と 、 時間表示 が ス ク ロー ル し て 必要な 設定 を 行 う こ と が…
機能と操作
1. 圧力レギュレーター－ シリンジのエアー圧を調整します。
• Performus X100: 0–7.0 bar (0–100 psi)
• Performus X15: 0–1.0 bar (0–15 psi)
2. バキュームレギュレーター － シリンジのバキューム圧を調 整します。
3. 出力クィックコネクター－ シリンジアダプターを接続します。
4. 電 源 スイッチ
• 1回押すと、装置の電源が入ります（自己診断の内容が表示された後、前
回設 定した時間／圧力値が表示されます）。再び押すと、装置の電源が
切れます。
5. 連続吐出モードボタン － 装置の「時間吐出モード」と「連続吐出モード」を
切り替えます。
• 連続吐出モードボタンを1回押すと、ディスプレイに「---」と表示されます。
装置が圧力を表示している場合（psiまたはbar）、連続吐出モードボタン
を押す と、ディスプレイに「---」と表示されます。連続吐出モードのときに
P/Tボタン を押すと、圧力が表示されます。
このとき、ディスペンサーが初期化されていると、圧力表示が停止し、「---」
と点滅します。ディスペンサーの初期化が完了すると、圧力表示に戻りま
す。 連続吐出モードボタンを再び押すまで、ディスペンサーは連続吐出モ
ードに留 まります。
6. プログラム／ティーチボタン － 吐出時 間をプログラミングまたはティーチ
ン グします。
• 1回押すと、現在設定されている吐出時間が点滅します。3秒以上ボタンを
押し 続けると、表示が消え、吐出メモリーが「.000」にリセットされます。
フットペダル／手元スイッチを押し続けると、必要な吐出時間をティーチン
グ できます（この時 点で、ディスプレイはまだ点滅しています）。
ティーチングが完了したら、プログラム／ティーチボタンを押して新しい設
定 を確定してください。
注 記： ディスプレイに表示される時間は、プログラム／ティーチボタンを押
して確 定するまで、フットペダル／手元スイッチを押すたびに増えていきま
す（点 滅）。時間を「ゼロ」にリセットしなくても、現在の時間に加算できま
す。
1
2
3
5 4
6
Performus X シリーズディスペンサー
10
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
機能と操作（続き）
7
8
7. 上／下矢印ボタン － 吐出時間を調整または設定します。また、最初にプロ
グ ラミングした吐出時間をクリアーする（ゼロにする）場合にも使用します。
• 上または下矢印ボタンのいずれかを長押しすると、時間表示がスクロール
して 必要な設定を行うことができます。時間の増減に合わせて、小数点は
自動的に シフトします。例えば、「.999」（999ミリ秒）と表示されていると
きに上矢印 ボタンを押すと、表示は自動的に「1.00」に変わります。
上／下矢印ボタンを同時に3秒以上押すと、メモリーが消去され、「.000」
と表 示されます。
8. P/Tボタン（圧力単位表示の変更）
• P/Tボタンを押すと、表示が「psi」、「bar」、「sec」（吐出時間）と変化しま
す。
注 記：ディスプレイ左側のLEDインジケーターは、表示されている数値の単
位を示し ます。例えば、「Sec」インジケーターが点灯している場合、吐出時
間を秒で 表示しています。
Performus X シリーズディスペンサー
11
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

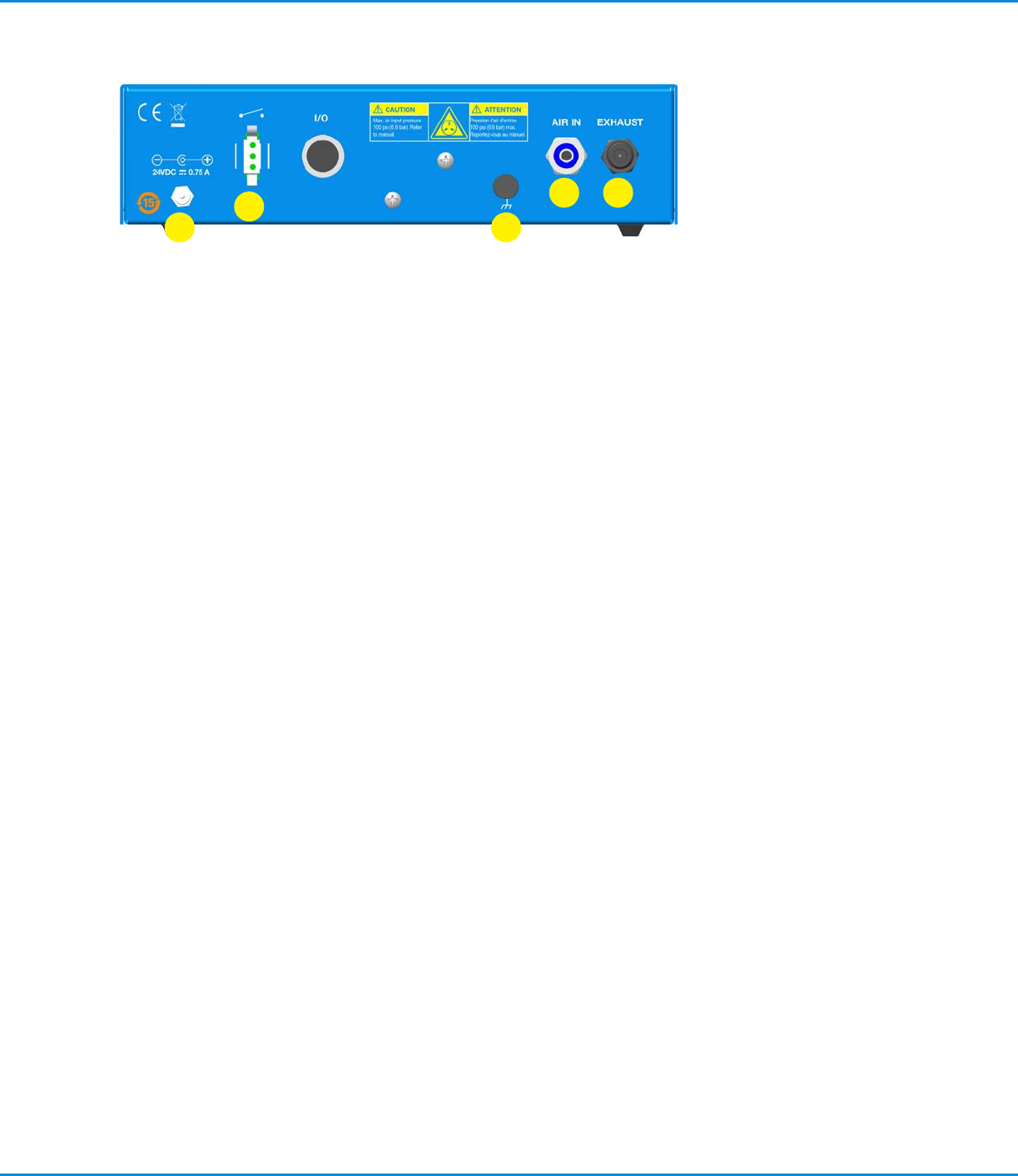

機能と操作（続き）
13
11
9
10
12
9. 電源入力ジャック － DC電源の入力です。
10.フットペダル／手元スイッチコネクター － ディスペンサーの駆動装置を接続 します。
• 接続は、瞬時「接点閉接」切替え装置用です。この用途専用に設計された、ノ ードソンEFDのフットペダ
ル／手元スイッチをご使用ください。
11.アース接続 － この場所はアースを接地して漏れ電流、静電気を防止します
12.入力エアープッシュイン継手 － 圧縮エアーの供給口です。
• 装置に対して、最小5.5bar/0.55MPa（80psi）／最大 7.0bar/0.70MPa （100psi）の主エ アー供給
源を接続するための6mmプッシュイン継手です。
13.エアー排出ポート － シリンジのエアーを排出します。
• 各吐出サイクルの終了時、このポートからシリンジのエアーが排出されます。
注 記：排出ポートからのエアー放出は、周囲に障害物がないことを確認してくださ い。このポートを塞がな
いでください。装置の性能が低下します。
