シ ス テ ム 設定 と 基本操作 吐出 サ イ ズは 、 吐出 時間、 圧 力、 ノ ズ ル サ イ ズ の組 み 合わ せ で決定 し ま す 。 以下 の説明 に 従 い 、 各機能 を テ ス ト し て く だ さ い 。 デ ィ ス ペ ン シ ン グ キ ッ ト に 同梱 さ れ て い る ド ッ ト ス タ ン ダ ー ド シ ー ト を 使 用 し てくだ さ い 。 注 記： 初期設定 と テ ス ト の際 の ヒ…
設置（続き）
3
4
5
6
3
4
5a
5d
開放
閉鎖
5b
7
電源の接続
a. 電源プラグを接続します。本製品は、米国仕様のプラグと、3種類の
国際規格プラ グが同梱されています。使用する地域の仕様 に適合
したプラグ を選 択してください 。
b. Performusの背面に、電源コードを接続してく ださい。
c. 電源コードを、コンセントに接続してください。
d. フロントパ ネル の 電 源 ボタンを押してください 。
フットペダル の 接 続
• 通常、 Performusは、付属のフットペダル で操作します。
• フットペダルを、Performusの背面に接続 します。
• オプションの手元スイッチで、Performusを操作することもできます。
ディスペンサーのアクセサリーについては、P24「アクセサリー」を参照
してください 。
シリンジ／ノズルの取付
a. 使用する液 剤を満たしたシリンジを、アダプターアッセンブリに取 付
けます。
b. アダプターチューブの安全クリップを留め、液垂れを防止して くださ
い。吐出を行うときは、忘れずにクリップを外してくだ さい。
c. シリンジの先端キャップを外し、ノズルを取り付けます。
d. シリンジを、シリンジ ホルダーに取 付 けます。
出力エアーの接続
a. シリンジ・アダ プタ ーアッセンブリの 黒 い オス 型 クィックコネクター
を、Performusの前面に差し込んでください。
b. 時計方向に回してロックします。
エアー圧を設定します
a. エアーレギュレーターの調整つまみを引き出してロックを解除しま
す。
b. LEDディスプレイに使用する圧力が表示されるまで時計回りにノブ
を回してください 。
c. エアーレギュレーターの調整つまみを押してロックします。
セットアップが完了しました。この後、用途に適した吐出流量
と時間を設定することができます。
7
6
Performus X シリーズディスペンサー
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
システム設定と基本操作
吐出サイズは、吐出時間、圧力、ノズルサイズの組み合わせで決定します。
以下の説明に従い、各機能をテストしてください。ディスペンシングキットに同梱されているドットスタンダードシ
ートを 使 用してください 。
注 記：初期設定とテストの際のヒントや有効な情報は、P22「設定についての有効なヒントと情報」を参照してくだ
さい。
注意
最良の結果を得るために、ディスペンシングシステムの一部としてピストンを使用す
ることを推奨します。
ノズルの交 換や、ノズ
ル キ ャップ の 取 付 け 時
は 、安 全 ク リ ッ プ を 完
全 に 締 め 、液 垂 れ や 気
泡の発生を防止してく
ださい。
開く
閉じる
低粘度液剤の吐出にピストンを使用しない場合、以下の点に注意してください。
液剤の臭いが漏れ
ません。
SmoothFlowピスト
ンを使用すると、エ
アーギャップが発生
しません。
SmoothFlowピス
トンは、液剤の逆戻
りを防 止します。
シリンジを上下反対に
したり、横に寝かせな
い で く だ さ い 。液 剤 が
ディスペ ンサ ー に 流 れ
込みます。
ピストンの選択
液剤に合わせて最適なピストンを選択してください。精密なOptinumの6種
類のピストンは、様々なアプリケーションと液 剤を正確にコントロールします。
• 白 SmoothFlow（標準品）：一般的な液剤用。
• 赤 SmoothFlow（きつめ）：機械式のディスペンス用。
• ベージュSmoothFlow（緩め）：エアーの混入した液剤用。
• オレンジ atwall：糸引きのしやすい液剤やエアーの混入した液剤用。
• 青 LV Barrier：シアノアクリレートや低粘度液剤用。
• 透明 Flex：フレックス。高粘度の液剤の糸引きを軽減。
Performus X シリーズディスペンサー
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
システム設定と基本操作（続き）

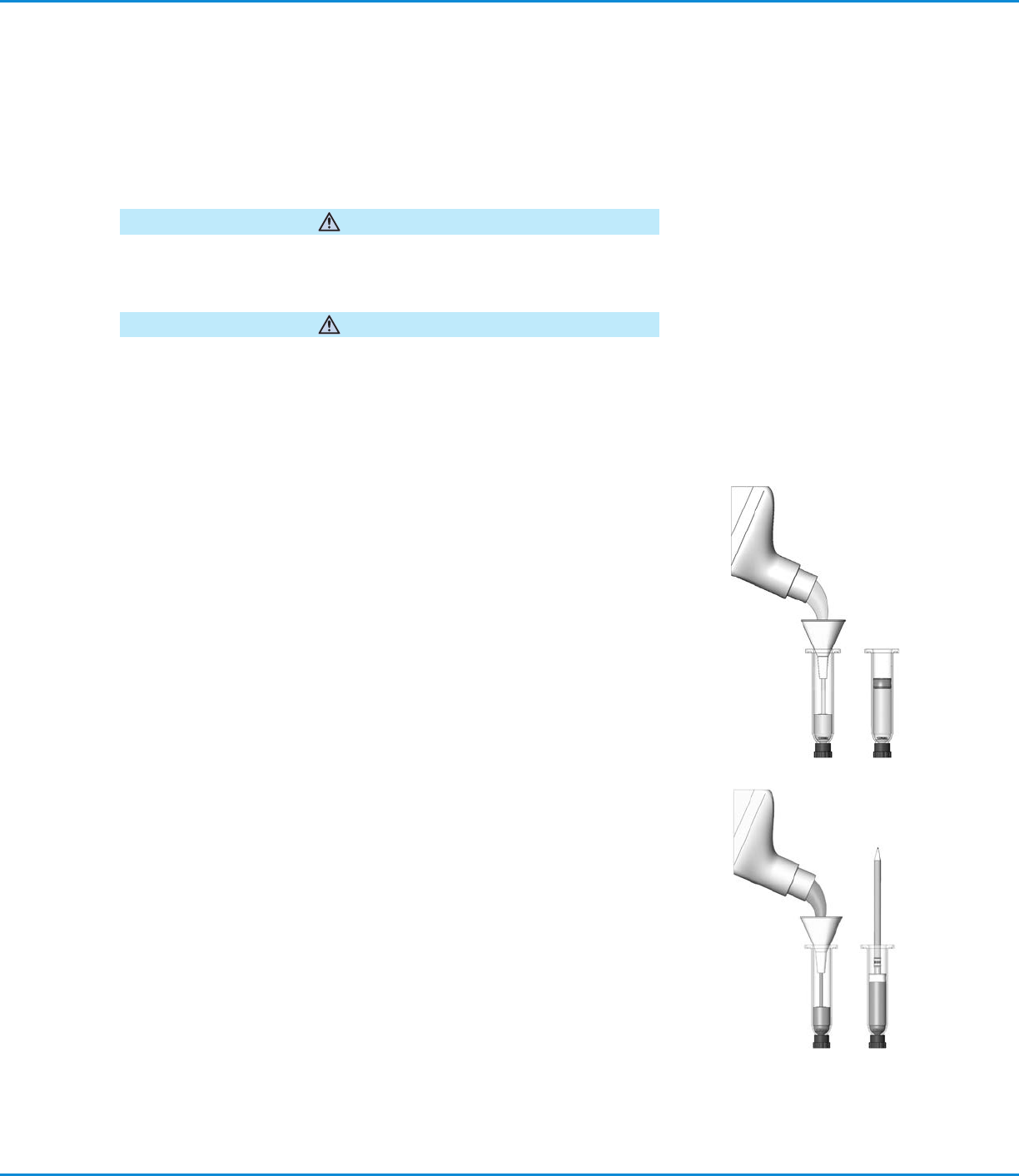

シリンジの充填方法
注 記：Atlas
™
充填システムのような充填器具のオプションについて
は、Nordson EFDのカタログを参照してください。
シリンジに最大量まで充填しないでください。ピストンとアダプタのためのスペースを残
してください。装着されたアダプターがピストンに触 れてしまう場 合には、液 剤をシリン
ジ から除 去してください 。
注意
可能な限りピストンの下に空気が閉じ込められないようにしてください。液剤への気泡
混入は、材料の不均一な混合やうず、厚い液剤に穴があくなどの塗布の問題が引き起
こされる可能性があります。
注意
低粘度液剤の充填方法
1. 先端キャップと装着します。
2. ピストンとアダプタを装着するためのスペースを残した適切なレベルま
で液剤を充填します。
3. 気泡混入を最小限にするために、ピストンを挿入し液面に触れるまでゆ
っくり押 し 下 げ ま す。
例 外： 青LV Barrierピストンを使用している場合には、最適なシリンジ
の充填量はシリンジ容積の約1/2となります。
中／高粘度液剤の重点方法
1. 先端キャップを装着します。
2. ピストンとアダプタを装着するためのスペースを残した適切なレベルま
で液剤を充填します。以下のガイドラインを参考にしてください。
• 気泡混入が最小になるように最適なツールを使用して液剤を充填し
てください 。
注 記：迅速で有効に気泡を除去してシリンジに充填するに
は、Nordson EFD ProcessMate
™
5000のような遠心分離機を
ご検 討ください 。
• シリンジの内側の壁面に残渣が生じるのを最小限に抑えるように注
意してください。ピストンが挿入されると、残留物がピストンワイパー
にシールを形成し、適切な取り付けを妨げる可能性があります。
3. ピストンの下に閉じ込められた空気を最小にするように、液面に触れる
までピストンを挿入してください。
