Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit Ab Softwareversion 713.0 Ausgabe 01/2020 2.2 Warnschilder 45 2 Abb. 2.2 - 3 Warnschilder im Bestückautomaten (S tandardbeschilderung) - Beispiel SIPLACE T X2i) (1) …
2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 01/2020
44
Abb. 2.2 - 2 Warnschilder - Stellplatz 1
Pos. P 006, Artikel-Nr. - 03155631-01
Pos. W 024, Artikel-Nr. 03155346-01
Pos. W 012, Artikel-Nr. 03155378-01
Pos. W 210, Artikel-Nr. 03009350-01
(T) Leiterplatten-Transportrichtung
2
W 210
W 012
P 006
W 024
W 024
P 006
Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 01/2020 2.2 Warnschilder
45
2

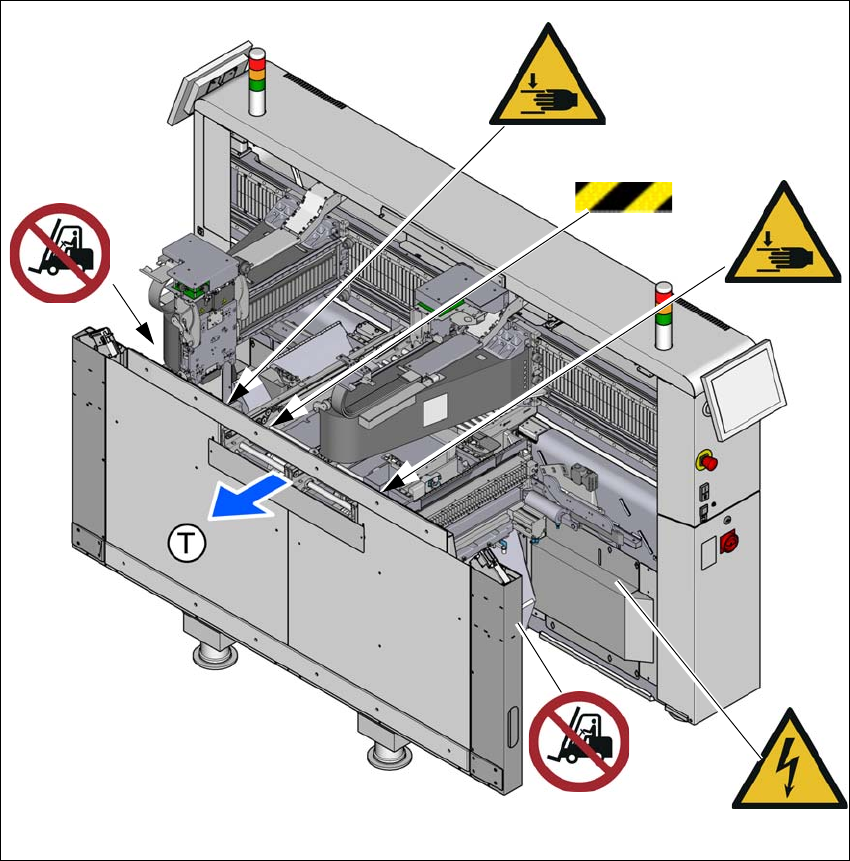

Abb. 2.2 - 3 Warnschilder im Bestückautomaten (Standardbeschilderung) - Beispiel SIPLACE TX2i)
(1) Warnstreifen am Eingreifschutz innen
Pos. P 006, Artikel-Nr. - 03155631-01
Pos. W 024, Artikel-Nr. 03155346-01
Pos. W 012, Artikel-Nr. 03155378-01 (Stellplatz 1 und Stellplatz 2)
(T) Transportrichtung
Die Warnschilder W 024 sind auf der Innenseite der Metallverkleidung angebracht.
Der Warnstreifen ist auf der Innenseite am Eingreifschutz angebracht.
1
W 024
W 012
P 006
P 006
W 024
2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 01/2020
46
2.2.2 Warnschilder am Bestückautomaten (Beschilderung für China)

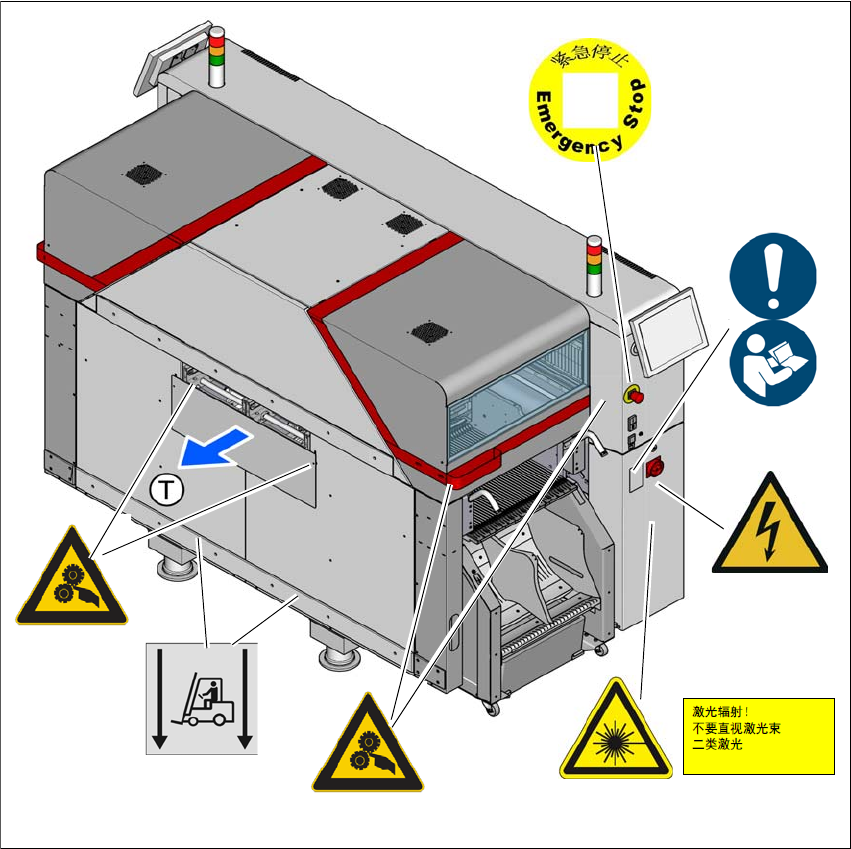

Abb. 2.2 - 4 Warnschilder (Beschilderung für China) - Stellplatz 2
(1) Warnung - Flurförderfahrzeuge (Hubwagen, oder Gabelstapler) hier ansetzen
Pos. M 002, Artikel-Nr. 03155798-01
Pos. W 204-CN, Artikel-Nr. 03149290-01
Pos. W 209-CN, Artikel-Nr. 03149080 -01
Pos. W 012, Artikel-Nr. 03155378-01
Pos. W 004-CN, Artikel-Nr. 03155348-01
(2) Textschild Laser, Artikel-Nr. 03155432-01
(T) Leiterplatten-Transportrichtung
W 204-CN
W 209-CN
M 002
W 012
(1)
W 004-CN
W 204-CN
(2)
