2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.5 Sicherheitseinrichtungen Ab Softwareversion 713.0 Ausgabe 01/2020
78
2.5 Sicherheitseinrichtungen
2.5.1 Schutzhauben
Der Verfahrbereich der Portale ist mit zwei beweglichen Schutzhauben abgedeckt. Die Schutz-
hauben und Abdeckungen dienen als trennende Schutzeinrichtung und verhindern einen Zugriff
in den Innenraum der Bestückungsmaschine.
2
2

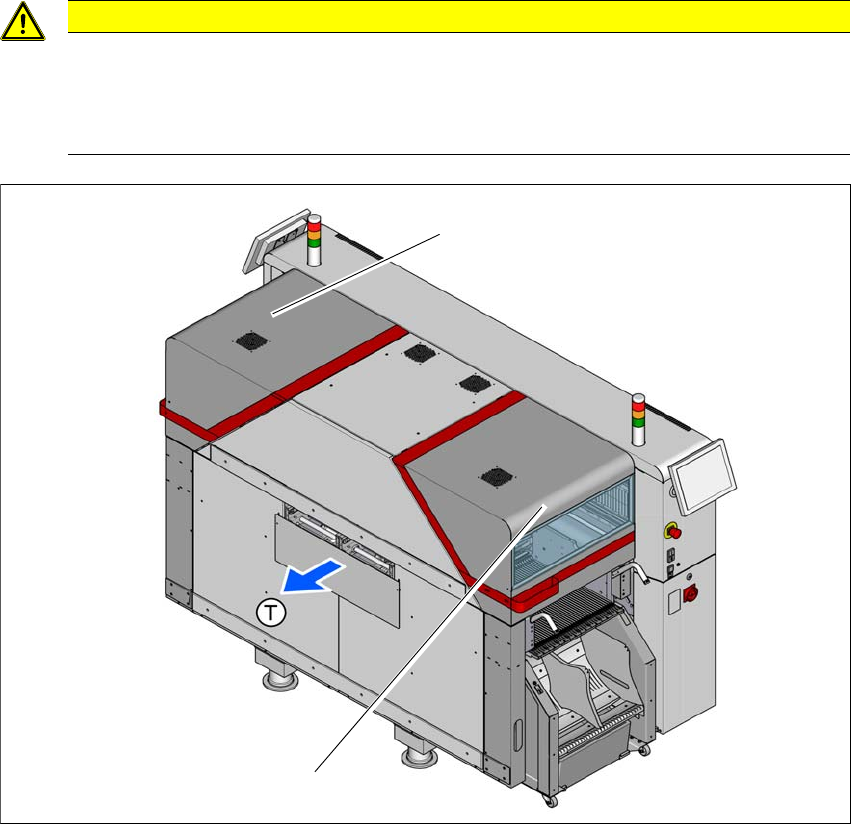

Abb. 2.5 - 1 Schutzhauben
(1) Schutzhaube Stellplatz 1
(2) Schutzhaube Stellplatz 2
(T) Transportrichtung
VORSICHT
Beschädigungsgefahr!
Die Schutzhauben und Abdeckungen können bei zu hoher Belastung beschädigt
werden.
Betreten oder besteigen Sie nicht die Schutzhauben und Abdeckungen.
(1)
(2)
Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 01/2020 2.5 Sicherheitseinrichtungen
79
Funktion 2
Wird eine der Schutzhauben nach oben geöffnet (45° oder 60° Position), wird die Stromversor-
gung der Portalachsen sofort unterbrochen. Die Portalachsen bleiben stehen. Am Bildschirm wird
die Meldung "Abdeckung schließen" ausgegeben.
Schließen Sie die Schutzhauben und drücken Sie den Starttaster (Pos. 2 in Abb. 2.5 - 2), um
die Bestückung fortzusetzen.
2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.5 Sicherheitseinrichtungen Ab Softwareversion 713.0 Ausgabe 01/2020
80
2.5.2 Schalter und Taster
2.5.2.1 Lage von Schaltern und Tastern
2
Abb. 2.5 - 2 Lage von Schaltern und Tastern - LP-Ausgabeseite (Stellplatz 2)
(1) NOT-HALT-Taster
(2) Starttaster (weiß)
(3) Stopptaster (schwarz)
(4) Hauptschalter
(5) Taster zum An- und Abdocken des BE-Wagens am jeweiligen Stellplatz
(T) LP-Transportrichtung
(3)
(1)
(4)
(2)
(5)
