Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit Ab Softwareversion 713.0 Ausgabe 01/2020 2.2 Warnschilder 65 2.2.9.2 W arnschilder W 220 2 Pos. W 220 in Abb. 2.2 - 13 , Seite 63 un d 2.2 - 14 , Seite 64, Artike l…
2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 01/2020
64

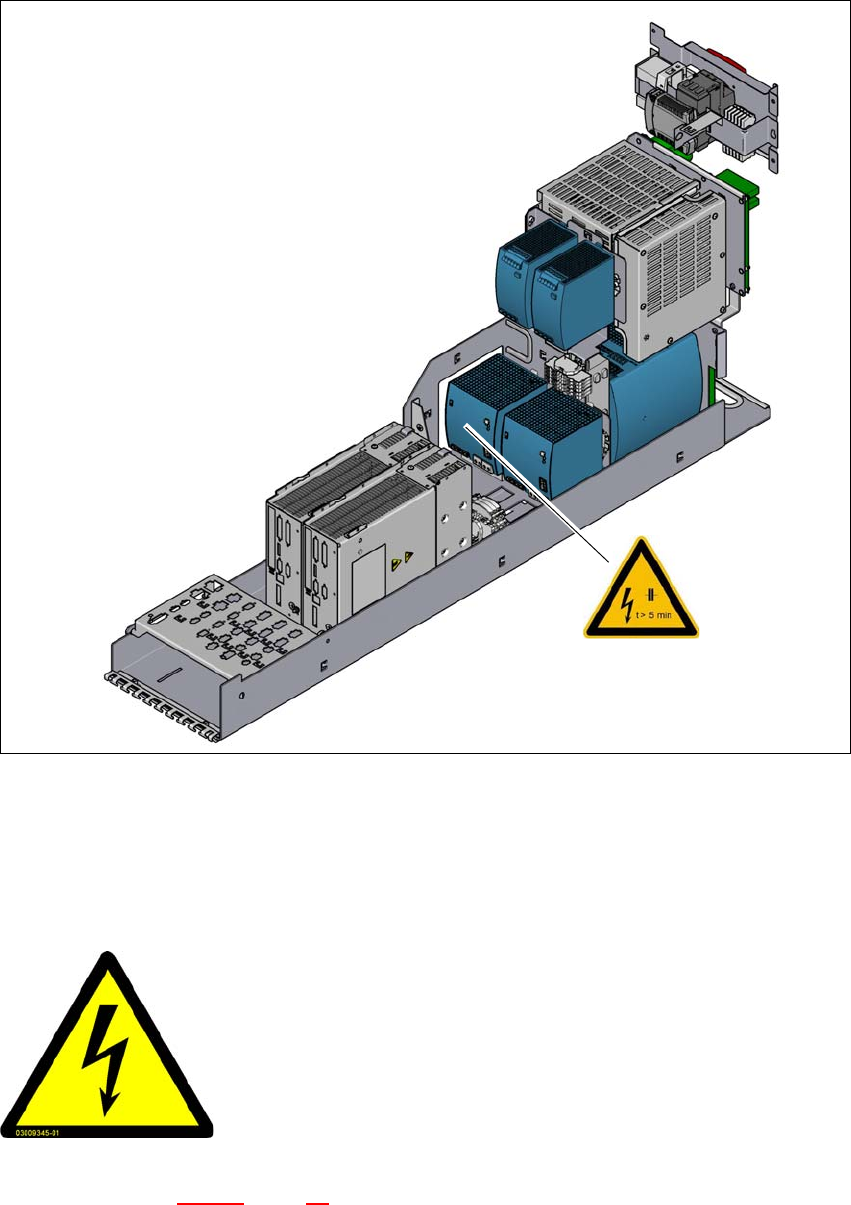

Abb. 2.2 - 14 Warnschilder an der Stromversorgung (Rückansicht)
– W 220 an den Stromversorgungen AC/DC Wandler (160 V DC /300 V DC).
2.2.9.1 Warnschild W 206
2
Pos. W 206 in Abb. 2.2 - 13, Seite 63, Artikel-Nr. 03009345-01 (Anzahl pro Stromversorgung: 4).
W 220
2
Gefährliche Spannungen
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter und gezogenem Netzstecker unter Netzspannung.
Vor öffnen der Abdeckung den Bestückautomaten vom Netz
trennen.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
Betriebsanleitung SIPLACE TX-Serie 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 01/2020 2.2 Warnschilder
65
2.2.9.2 Warnschilder W 220
2
Pos. W 220 in Abb. 2.2 - 13, Seite 63 und 2.2 - 14, Seite 64, Artikel-Nr. 03114591-01 (Anzahl pro
Stromversorgung: 3).
2.2.9.3 Hohe Temperaturen an der Gantry Control Unit (MGCU)
Pos. 1 in Abb. 2.2 - 13, Seite 63, Temperatur-Hinweisschild, Art.-Nr. 03031926-01 (Anzahl pro
Stromversorgung: 2).
2.2.10 Hohe Temperaturen an der Modular Head Control Unit (MHCU)
Pos. 1 in Abb. 2.2 - 15, Temperatur-Hinweisschild, Art.-Nr. 03031926-01 (Anzahl pro Bestückau-
tomat: 2).
2
2
Gefährliche Netzspannung
Hauptschalter ausschalten und 5 Minuten abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
2
Verbrennungsgefahr durch hohe Temperatur
Das Gehäuse der Gantry Control Unit (MGCU) kann bei Dauerbetrieb hohe
Temperaturen annehmen.
Vorsicht beim Berühren der Gantry Control Unit (MGCU).
2
Verbrennungsgefahr durch hohe Temperatur
Das Gehäuse der Modular Head Control Unit (MHCU) kann bei Dauerbetrieb
hohe Temperaturen annehmen.
Vorsicht beim Berühren der Modular Head Control Unit (MHCU).
2 Betriebssicherheit Betriebsanleitung SIPLACE TX-Serie
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 01/2020
66
2
Abb. 2.2 - 15 Temperatur-Hinweisschild an der Modular Head Control Unit (MHCU) - (Beispiel SIPLACE TX2)
(1)
(1)
