Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-23
7.1.12

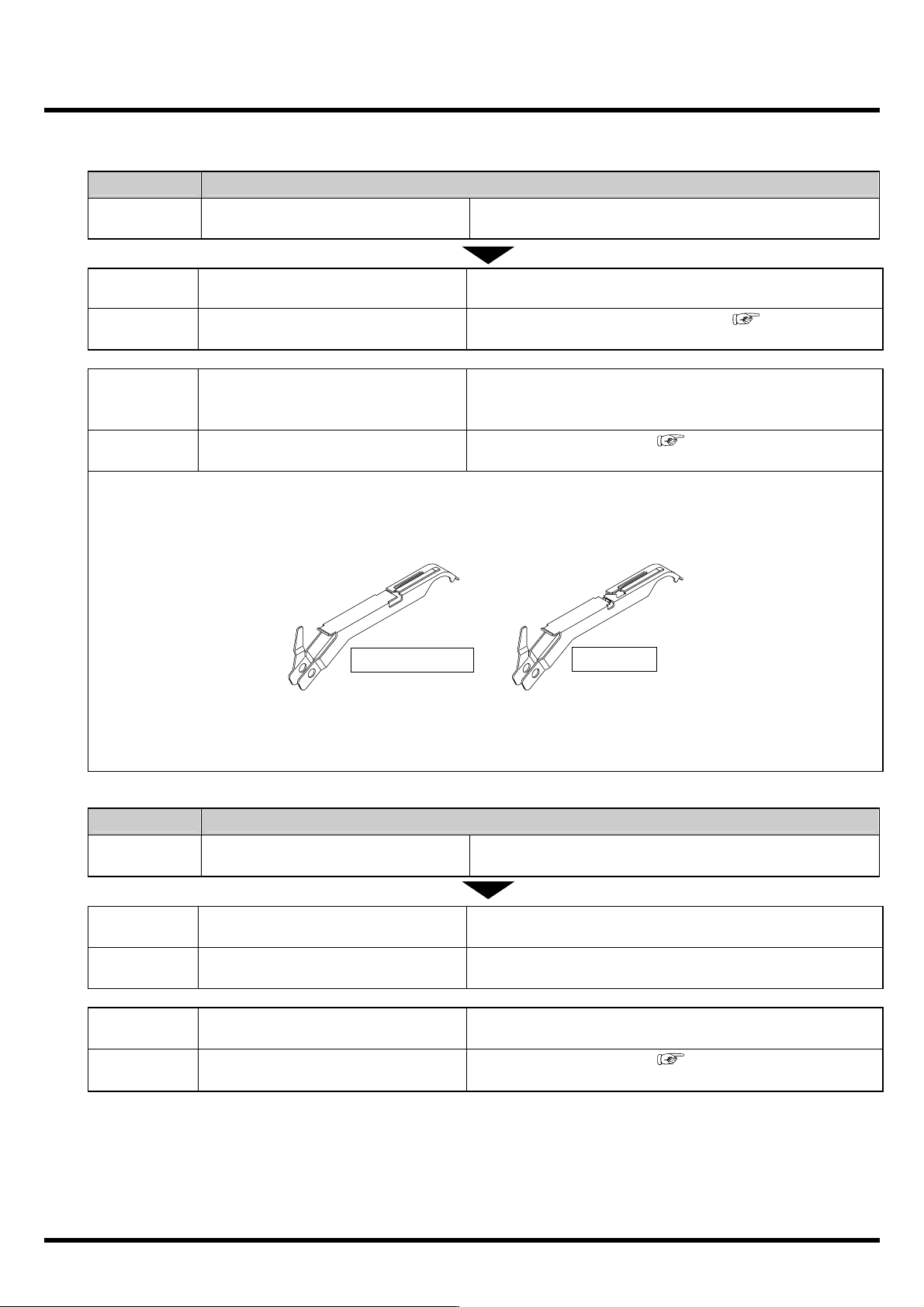

吸着状态不稳定时
(8 mm)
项目
详细内容
故障现象
载体编带的搬送后空穴内的部品振动。
原因
A
编带区块的安装不正确。
对策
A
请确认编带区块的安装是否正确。
∗
关于区块类型及详细事项，请参照
(
3.1
区块的安装
准备
)
。
原因
B
塑料的载体编带状态为
:
•
编带过于柔软
•
有起伏
原因
B
请使用特殊吸着部盖。
(
型号
: N210013682AB)
∗
关于更换方法，请参照
(
元件更换顺序手册
1.2
压
紧编带盖
)
。
可对应的最大芯片尺寸
: 1608
特征
:
•
把吸着开口部的前后尺寸定为
4.2 mm
→
2.6 mm
，以防止编带浮起。
•
把压紧编带的剥离位置定为切口
→
吸着开口部，以缩小芯片的露出面积。
INTF-119E
注意
:
磁铁不吸引该元件或者磁铁虽吸引，但不使用带有磁铁的区块时，请勿使用特殊吸着部盖。
有可能元件由于静电的原因附着在所剥离的压紧编带而导致姿势为不正常状态。
项目
详细内容
故障现象
无法取出载体编带上的部品。
(
未吸着错误
)
原因
A
编带空穴形状为妨碍取出部品的形
状。
对策
A
请确认纸带有无起毛。
请确认塑带的空穴形状有无变形。
∗
编带有异常时，请向部品制造商确认。
原因
B
区块的磁铁过强，无法吸着微小芯片
部品。
对策
B
请使用与机器同捆的无磁铁区块。
∗
关于详细事项，请参照
(
3.1
区块的安装准备
)
。
INTF-C-OMB07-A01-02
特殊吸着部盖
标准元件
Intelligent Tape Feeder
操作手册
7.1 关于故障
Page 7-24
= 备忘录 =
INTF-C-OMB07-A01-00
Intelligent Tape Feeder
操作手册
Page 1
索引
B
编带插入口 ................................................................ 1-3
编带进给方向的标记 ................................................. 5-4
编带导轨.................................................... 5-3, 5-4, 7-15
编带导轨的使用目的 ................................................. 5-2
编带导轨的安装状态 ............................................... 7-15
编带宽度量规 ............................................................ 5-8
C
插锁.................................................................... 1-2, 1-3
操作开关部 ......................................................... 1-2, 1-3
槽宽........................................................................... 5-3
槽深........................................................................... 5-3
D
导杆........................................................................... 1-3
导滚齿轮插入口......................................................... 1-3
G
供料器工作台 ............................................................ 1-3
固定螺钉...................................................... 4-2, 4-4, 4-6
J
夹紧把手............................................................. 1-2, 1-3
夹紧把手尖端钩子部 ................................................. 2-3
精密十字螺丝刀......................................................... 5-4
进给间距变更板........................................... 4-2, 4-4, 4-6
进给间距的刻度........................................... 4-2, 4-4, 4-6
进给间距基准面......................................................... 4-6
接头检测传感器.................................................. 5-7, 5-9
K
开关·LED 详细说明................................................. 1-4
L
链轮............................................................. 1-2, 1-3, 2-6
M
埋头螺钉............................................................. 5-2, 5-3
埋头螺钉固定用孔 ..................................................... 5-4
P
盆头小螺钉 ................................................ 5-2, 5-3, 7-15
盆头小螺钉固定用孔 ................................................. 5-4
盆头小螺钉的安装部位............................................ 7-15
S
使用时的供料器、编带进给组合一览表 .....................1-5
手柄............................................................................1-3
塑编带用区块 ..................................................... 3-2, 3-3
塑编带用区块 (L 型) .......................................... 3-2, 3-3
设定进给间距板的基准面 ................................... 4-2, 4-4
T
调整进给间距变更板 ................................................7-13
凸台尺寸的限制..........................................................5-2
凸台和编带沟槽的尺寸...............................................5-3
Y
压盖....................................... 1-2, 1-3, 2-5, 4-2, 4-4, 4-6
压紧胶带 ..................................................................2-29
压紧胶带存储部........................................................2-29
压紧胶带盖...............................................................2-29
压紧胶带存储盒 (选购件) 的安装顺序.....................7-18
压紧胶带臂的调整 ……………………………………..4-8
Z
张力辊 ........................................................................1-3
整体交换台车 .............................................................1-3
整体交换台车等的清扫...............................................6-5
纸/塑编带共用区块 ............................................. 3-2, 3-3
纸用区块 ....................................................................3-2
最大凸台的厚度..........................................................5-3
最大凸台的宽度..........................................................5-3
