I ntelligen t Tape Feeder 操作手册 2.2 编带的设置 Page 2-18 88 mm 编带供料器 1. 将插锁 往箭头所示的方向推，然后解除 锁定。 2. 将压盖 往箭头所示的方向放开。 S 下一页 通知 88 m m 编带供料器的安装方法与 12 ~ 72 m m 编带供料器有下列 2 个不同点。 在设置载体编带后连结电源线。 88 m m 编带供料器有 2 个搬送编带的链轮齿。 为了使左右…
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-17
18.
按下吸入压紧胶带用的按钮
，缠绕至压
紧胶带
为绷紧状态。
•
压紧胶带一旦绷紧，导入电机自动停止。
19.
把载体编带与插锁前部对齐，距离框架前
部大约 20 mm 的地方用剪子剪断。
∗
剪下来的载体编带不要落在整体交换台车上，
单手扶住编带前部之后再剪切。
要求
有关编带拼接的方法，请参照接头编带工具使用说明书。
INTF-C-OMB02-A01-00
INTF-030P
20 mm
INTF-028P
1
INTF-067P
2
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-18
88 mm
编带供料器
1.
将插锁
往箭头所示的方向推，然后解除
锁定。
2.
将压盖
往箭头所示的方向放开。
S
下一页
通知
88 mm 编带供料器的安装方法与 12 ~ 72 mm 编带供料器有下列 2 个不同点。
在设置载体编带后连结电源线。
88 mm 编带供料器有 2 个搬送编带的链轮齿。
为了使左右旋转角度一致，在设置载体编带后连结电源线。
有 2 个编带压盖的插锁。
88 mm 编带供料器有 2 个编带压盖的插锁。
请用双手进行压盖的开闭。
通知
104 mm 编带供料器的编带安装方法和 88 mm 编带供料器的安装步骤相同。
INTF-109P
1
INTF-107P
2
INTF-C-OMB02-A01-00
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-19

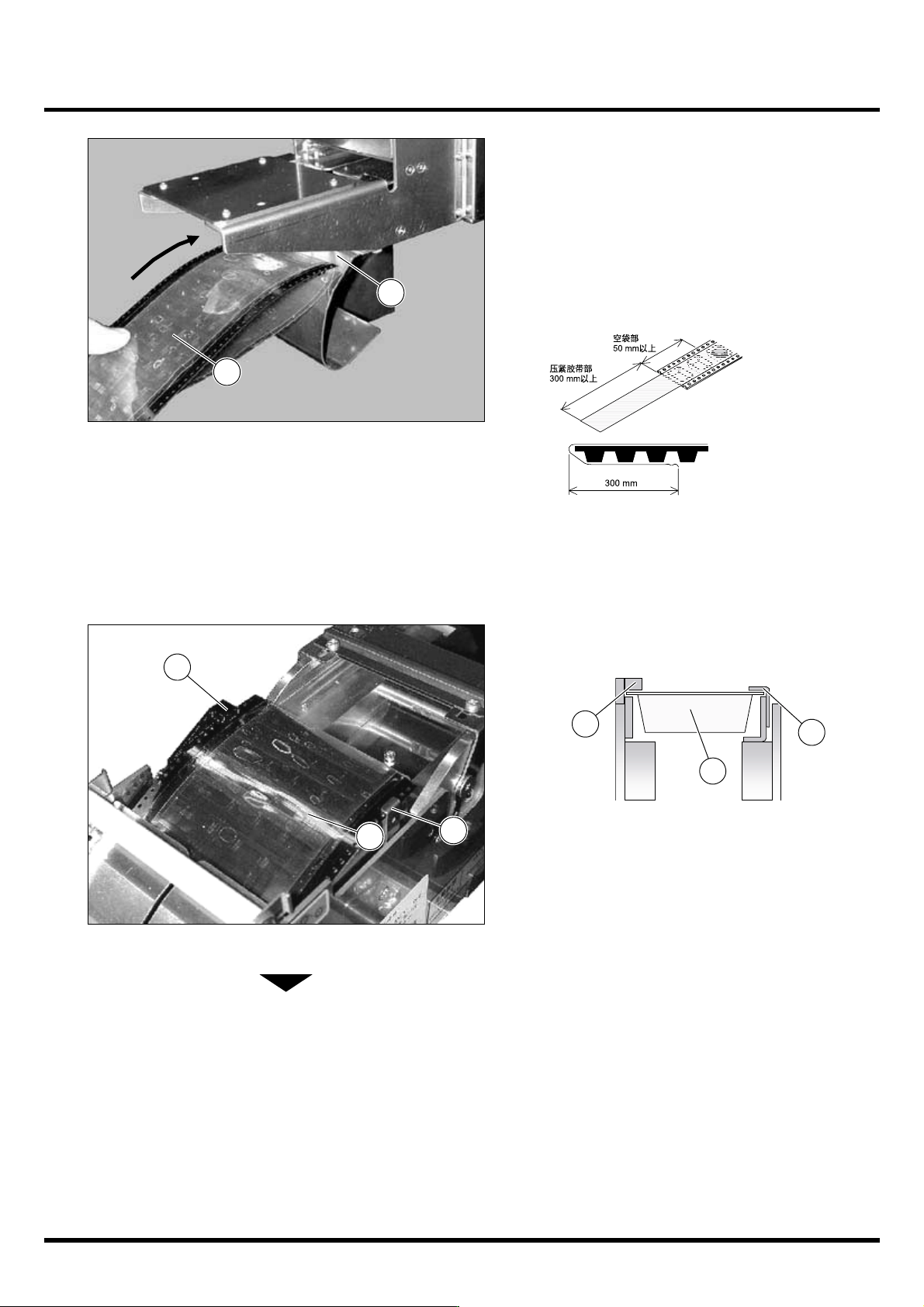

3.
从编带插入口
到压盖通过载体编带
。
∗
请务必剥下补助编带。粘着剂粘到齿轮和滚轮
上，是造成故障的原因。
∗
请保留 50 mm 以上的空袋部分。
∗
请将压紧胶带尖端的 300 mm 左右部分向载体
编带的下侧方向折弯。
(使用附带接头检测传感器的供料器时)
使用附带接头检测传感器的供料器时，传感器部也有必要通过编带。
∗
将载体编带
搭在接头检测传感器
和编带导
轨
之间，并使其通过。
下一页
INTF-110P
1
2
INTF-071C
INTF-111P
1
2
3
INTF-072E
1
2
3
INTF-C-OMB02-A01-00
