Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-10
6.
使载体编带的进给孔与链轮轮齿
相互咬
合。
∗
确认链轮轮齿穿过载体编带。
∗
确认载体编带从插锁的前端穿出。
7.
关闭压盖
，用插锁
固定。
∗
确认切实被插销固定住。
下一页
INTF-024P
1
2
INTF-023P
1
INTF-C-OMB02-A01-00
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-11
8.
按轨道切换按钮
!
，选择使用侧的轨道。
∗
只限 8 mm 编带供料器为对象
∗
请把使用侧的轨道 LED 设为亮灯状态。
(
1.2.1 开关·LED 功能)
名称
!
轨道切换开关
"
L 侧轨道显示 LED
#
R 侧轨道显示 LED
∗
8 mm 单编带供料器时，切换轨道开关为无效。
9.
使压紧编带从张力辊 1
!
的上面和压力辊
2
"
的下面穿过。
下一页
INTF-C-OMB02-A01-01
INTF-025P
1
2
INTF-027P
2
3
1
Intelligent Tape Feeder
操作手册
2.2 编带的设置
Page 2-12

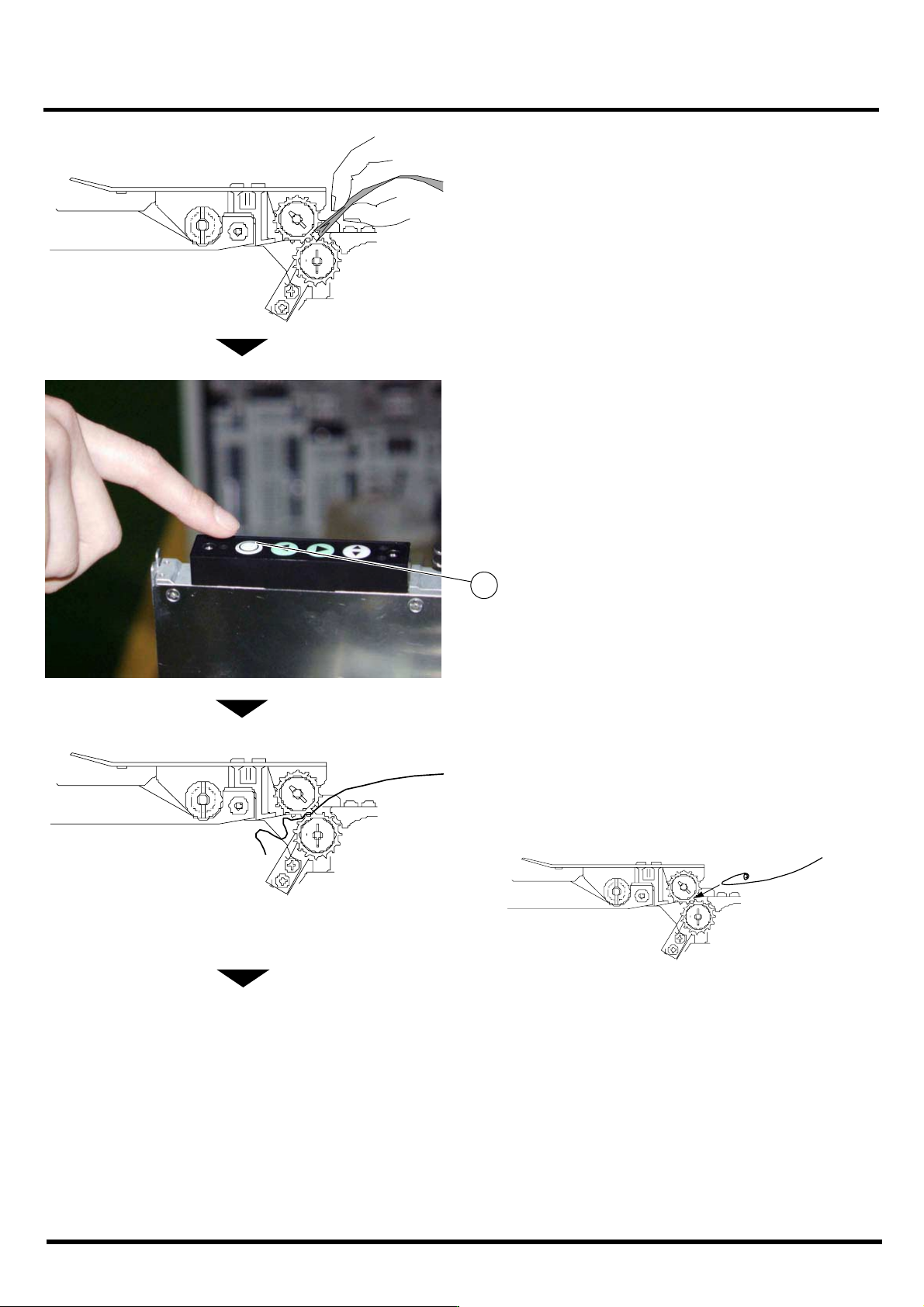

10.
使压紧编带的端部与导入齿轮的咬合处相
接触。
11.
在步骤 10.的状态下，按压紧编带导入用
开关
!
。
12.
确认压紧编带与齿轮相咬合，如左图所示。
∗
因编带的卷曲等原因而导致插入困难时，请进
行下述方法之一。
•
用手指把编带平直。
•
把编带的没有卷曲的部分折成 180°，然后把
折叠部插入到齿轮之间。
下一页
INTF-080E
INTF-028P
1
INTF-081E
INTF-082E
INTF-C-OMB02-A01-02
